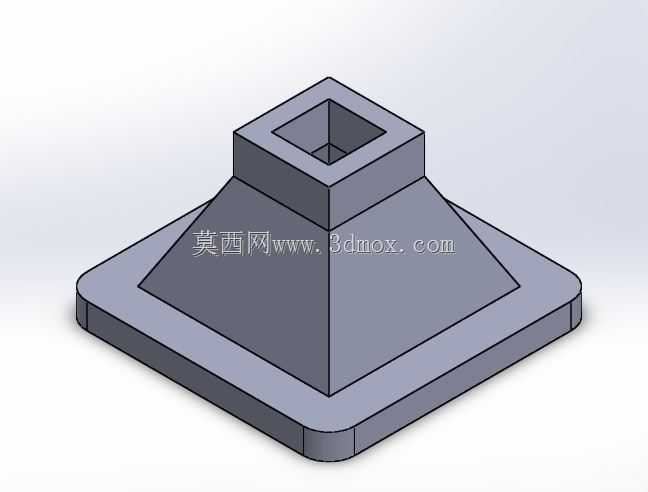

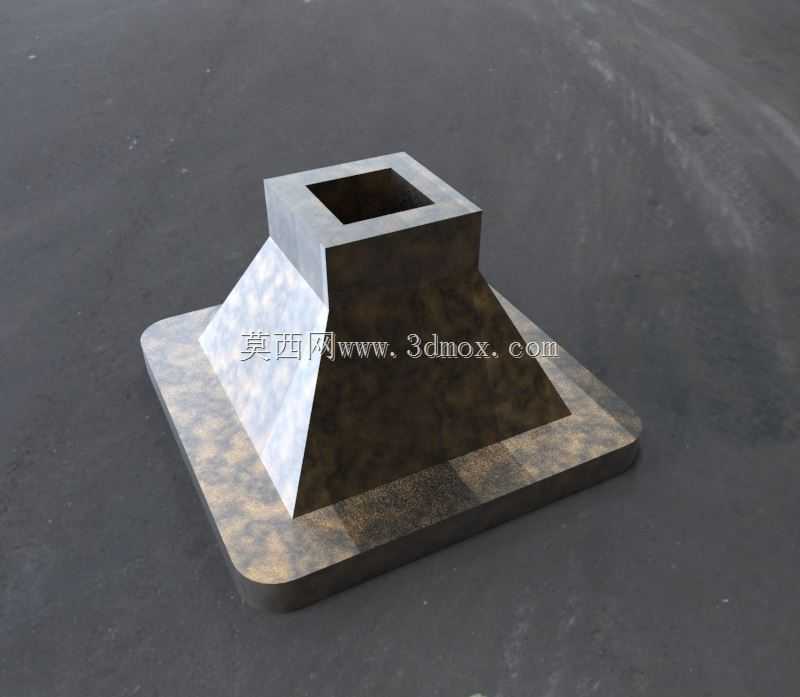

方接圆带安装底板承重型立柱支撑底座

这类带方形安装底板的方孔承插式立柱底座，多应用在户外景观护栏、厂区设备防护栏、市政交通隔离栅、轻型钢结构支撑架的底部固定场景，作为竖向立柱与地面基础的衔接承载构件，核心作用是将立柱传递的竖向荷载、水平侧向冲击力均匀分散到混凝土基础或钢结构安装面上，避免立柱直接接触地面出现锈蚀、应力集中变形的问题，同时能抵消立柱安装时的垂直度偏差，降低现场安装的调校难度。从结构设计逻辑来看，底部采用带圆角的方形安装底板，相比圆形底板在混凝土预埋安装时，更易对齐安装基准线，四个边角预留的螺栓安装孔位可适配膨胀螺栓或化学锚栓的固定需求，圆角处理能避免安装过程中边角磕碰划伤施工人员，也能减少应力集中导致的底板受力开裂风险。中间过渡段采用渐变的锥台结构，而非直筒式连接，一方面是实现上方方形承插孔到底部安装面的截面平滑过渡，降低截面突变处的应力集中系数，在承受侧向冲击时，锥台结构能将水平力沿斜面分解传递到底板，避免连接焊缝处出现应力断裂；另一方面锥台的斜面设计可减少积水积灰，在户外使用时不易积存雨水造成构件锈蚀，日常维护清理也更便捷。上方的方形承插孔采用贯通式设计，可直接适配对应规格的方形型材立柱，安装时将立柱插入承插孔后，通过侧面的顶丝孔或焊接方式完成固定，相比法兰对接式的立柱连接，承插式结构的安装效率更高，且抗扭转性能更优，能承受更大的水平侧向推力。从安装边界来看，这类底座的底板尺寸需匹配上方立柱的截面规格，通常底板边长为立柱截面边长的2.5-3倍，保证足够的受力接触面积，承插孔的内孔尺寸需与立柱外廓尺寸保留0.2-0.5mm的安装间隙，方便现场立柱插入安装，同时间隙不能过大，避免立柱安装后出现晃动。锥台段的高度通常设置为底板边长的0.6-0.8倍，保证过渡段的力传递路径足够平缓，不会出现局部应力过高的问题。在实际选型应用中，若用于人流密集区域的护栏支撑，需适当增加底板厚度与锥台壁厚，提升抗冲击性能；若用于室内轻型设备架支撑，可适当减小外形尺寸，在满足承载要求的前提下控制构件成本。建模过程中需重点关注承插孔与锥台的衔接处圆角处理、底板安装孔的位置度公差，避免出现安装孔位偏差导致现场无法装配的问题，同时锥台的斜面拔模角度需控制在合理范围，若采用铸造工艺生产，拔模角度需满足铸造脱模要求，若采用钢板焊接成型，需保证各拼接面的焊缝坡口尺寸符合焊接工艺要求。
