带控制框的机械操作键工程设计图纸

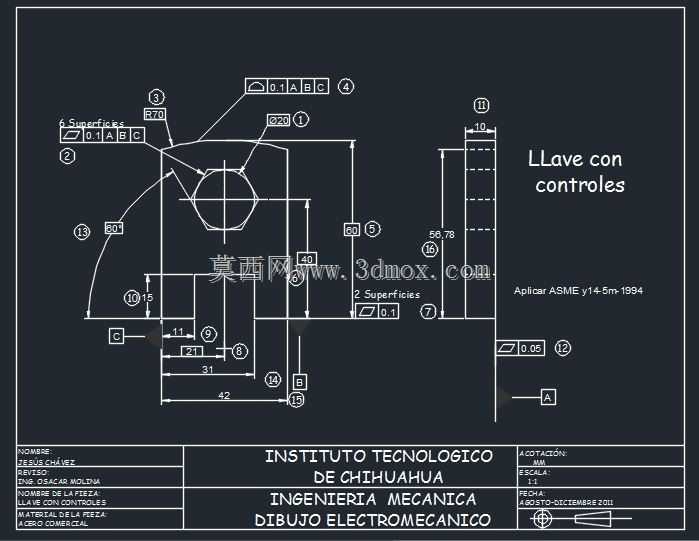

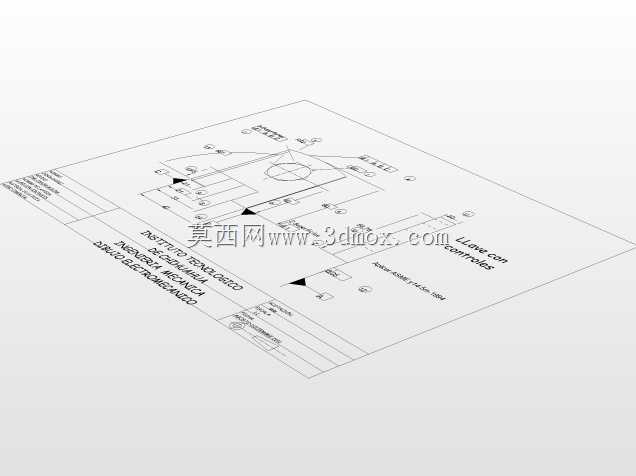

这类带控制框的操作键，多应用在工业操控台、小型机电设备的操作面板上，作为人机交互的触发部件，承担设备功能切换、参数微调、指令确认的实际作用，操作人员通过按压、扳动这类键体，就能向设备控制系统传递明确的操作信号，是设备人机交互环节里直接接触的终端零件。从设计逻辑来看，这份图纸严格遵循ASME形位公差标注规范，对键体的配合面、操作接触面都给出了明确的形位公差要求，比如配合面的平面度、轮廓度公差都控制在0.1mm级别，目的是保证键体安装后不会出现卡滞、晃动的问题，操作时的行程反馈清晰一致。图纸上标注的外形尺寸覆盖了键体的安装边界，总长度42mm，配合段直径15mm，头部操作区域做了圆弧过渡的轮廓设计，R20、R70的圆弧参数既考虑了操作人员手指接触的触感，不会出现尖锐棱角硌手的问题，也兼顾了加工时的工艺可行性，不会出现过小圆角导致的加工难度陡增。在安装适配性上，键体的安装段做了明确的尺寸公差标注，和安装基座的孔位配合采用基孔制间隙配合，保证装配时能顺利压入，同时配合间隙控制在合理范围，避免长期使用后出现松旷。设计时还考虑了键体的受力场景，操作时的受力点集中在头部圆弧区域，图纸上对受力区域的壁厚做了尺寸标注，保证反复操作后不会出现塑性变形，延长零件的使用寿命。另外图纸上标注的基准体系，从A、B、C三个基准出发约束所有形位公差，能保证加工时的定位基准和装配基准完全重合，减少装配时的累积误差，不需要额外做配修就能满足装配要求。这类零件虽然体量不大，但在设备操控环节的作用十分关键，设计时既要兼顾操作的人机工程学要求，也要满足加工、装配的工艺性，同时还要保证长期反复操作下的结构可靠性，图纸上的每一处尺寸标注、公差要求，都是围绕实际使用场景的需求设定的，没有冗余的设计要求，每一项参数都对应实际装配、使用、加工环节的具体需求。
