摩托车前轮带刹车盘轮毂轮胎三维设计

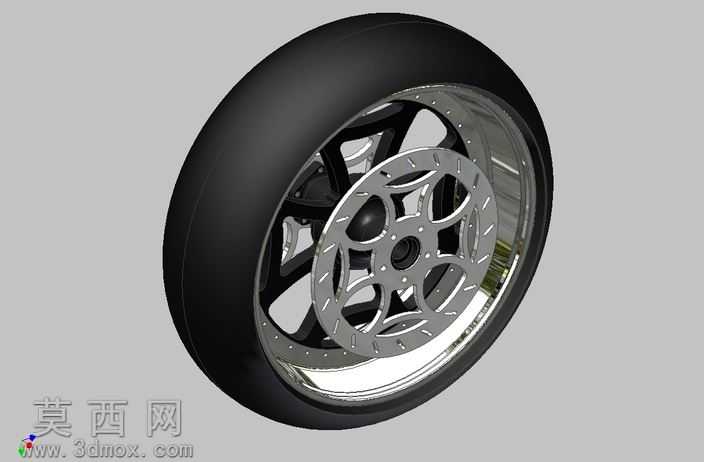

本作品为摩托车前轮总成的三维建模设计，整体围绕量产摩托前轮的真实结构进行1:1比例还原建模，建模过程中优先保证各部件装配关系的准确性，从外到内依次完成橡胶轮胎、金属轮毂、通风刹车盘、轮毂支撑辐条等核心部件的结构搭建。建模阶段采用参数化草图驱动特征的方式构建基础轮廓，首先绘制轮胎的断面回转草图，通过回转特征生成带标准胎纹弧度的橡胶轮胎主体，轮胎表面的防滑纹理采用阵列凸起特征实现，还原民用运动摩托轮胎的胎面弧度与侧壁厚度比例，保证轮胎与轮毂的配合过盈量符合实际装配要求。轮毂部分采用多辐条镂空设计，建模时先绘制单根辐条的空间曲面轮廓，通过圆周阵列生成整体辐条支撑结构，轮辋部分设计有标准的轮胎安装止口与气门嘴预留孔位，轮毂中心的轴承安装位做了同轴度约束，保证后续装配转动的同轴度精度。刹车盘采用浮动式通风盘结构，盘体表面设计有不规则分布的散热镂空孔与刹车摩擦面的划线纹理，刹车盘与轮毂的连接位设计了对应的安装孔位，通过装配约束保证刹车盘与轮毂的端面跳动公差符合制动部件的设计要求。材质渲染阶段，轮胎部分采用哑光黑色橡胶材质，调整材质的粗糙度与漫反射参数还原橡胶的磨砂质感，轮毂部分采用高反光镀铬金属材质，添加细微的环境反射效果还原电镀轮毂的亮面金属质感，刹车盘采用哑光不锈钢材质，表面添加轻微的使用磨损纹理提升真实感，辐条部分采用亮黑色烤漆金属材质，与镀铬轮辋形成材质层次对比。整体装配完成后添加了柔和的环境光与定向补光，通过渲染调整阴影参数突出车轮的立体结构，各部件之间的装配间隙做了精细化调整，避免出现部件穿模、配合错位的问题，完整还原了运动款摩托车前轮的结构细节与材质表现，可用于摩托整车装配演示、配件结构展示等场景。
