商铺转角弧形玻璃雨篷结构设计

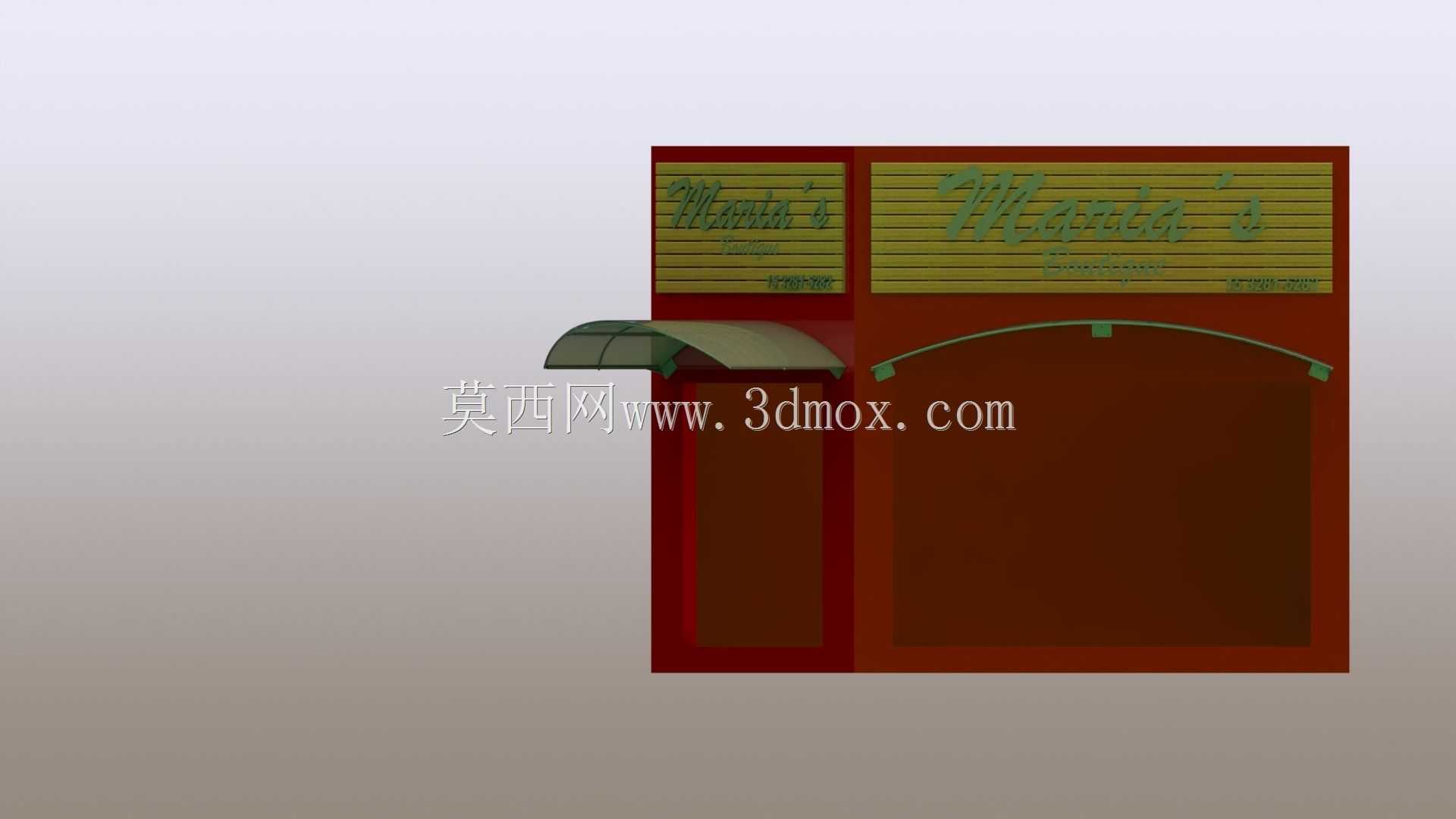

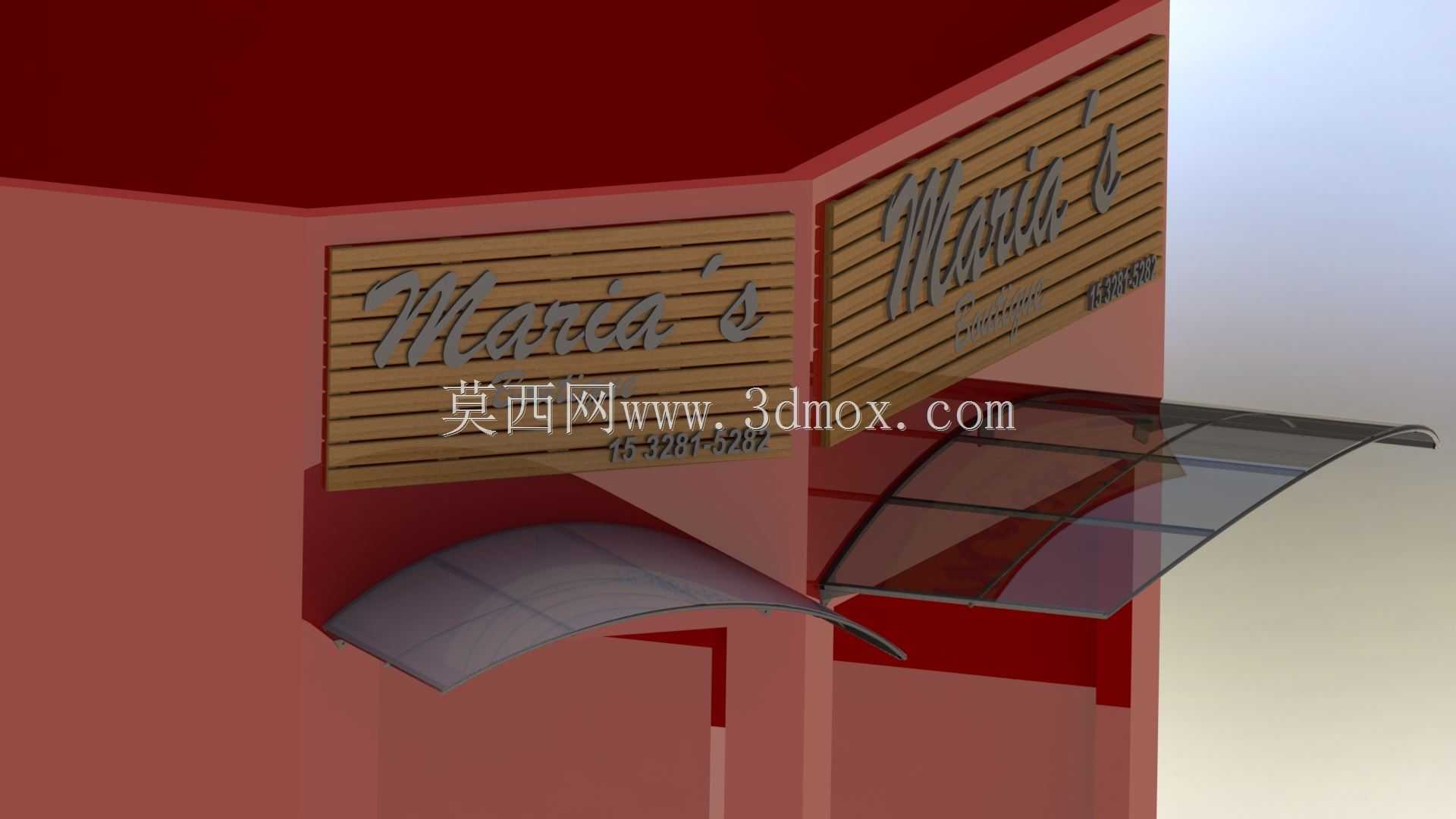

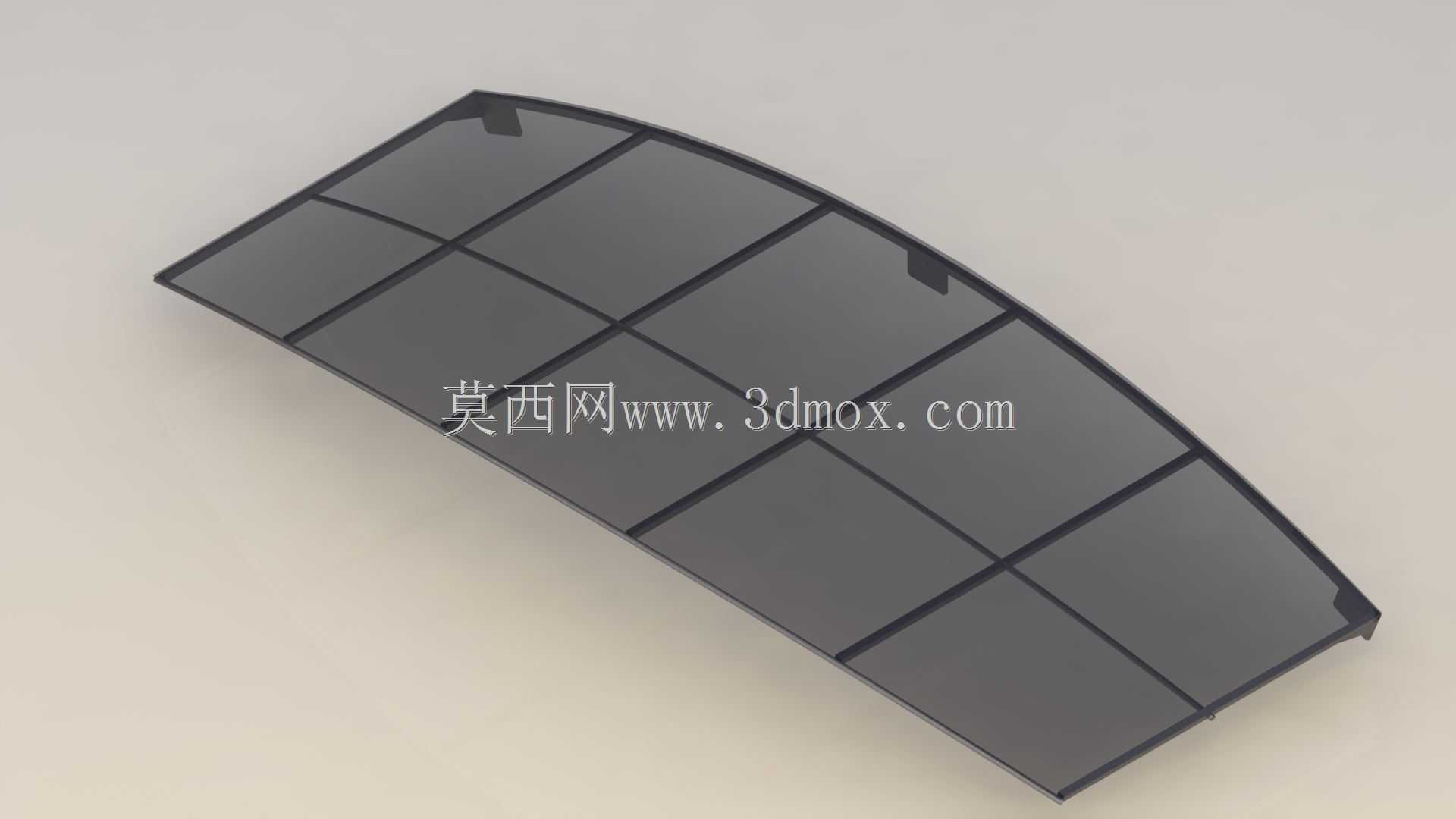

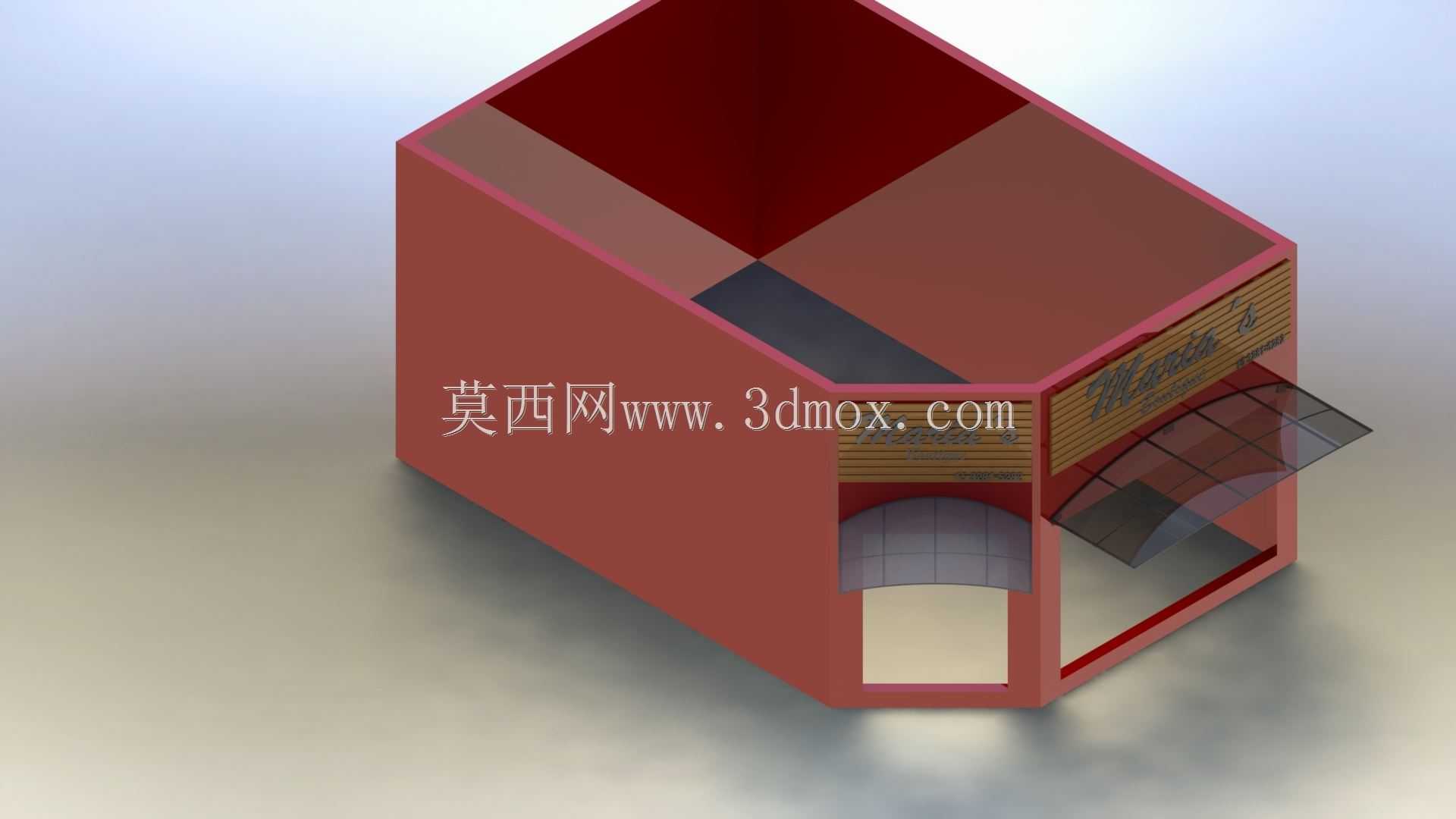

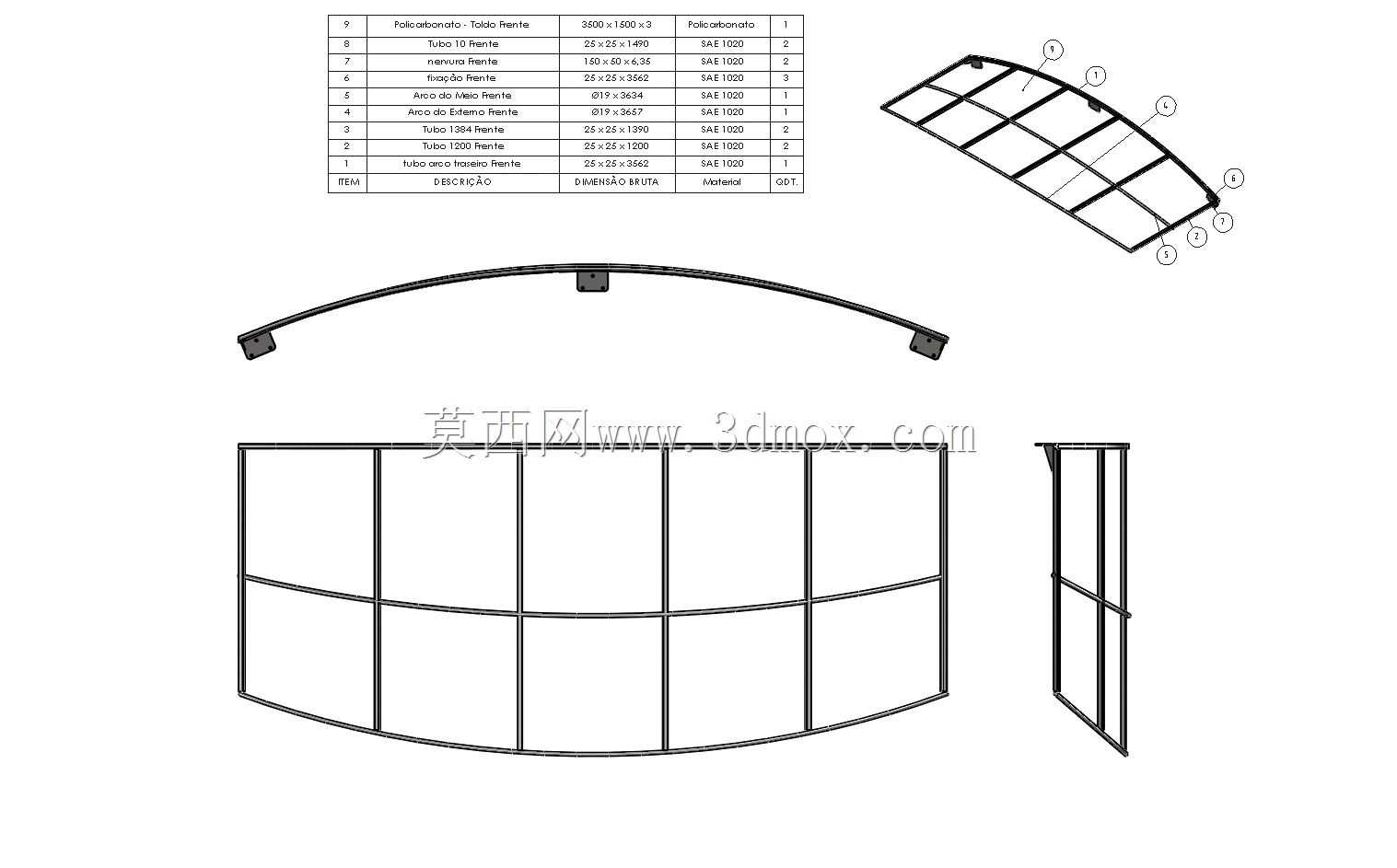

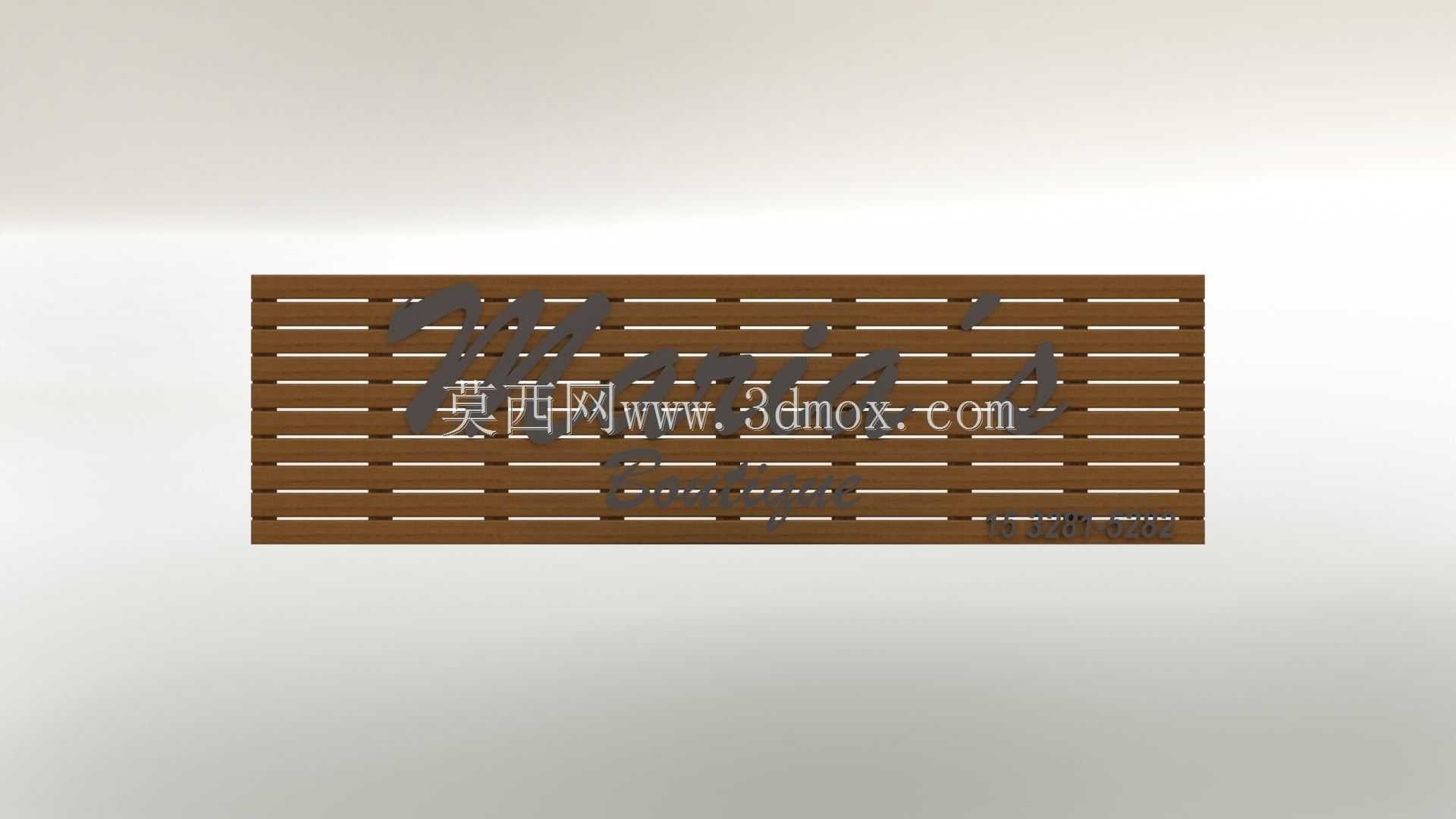

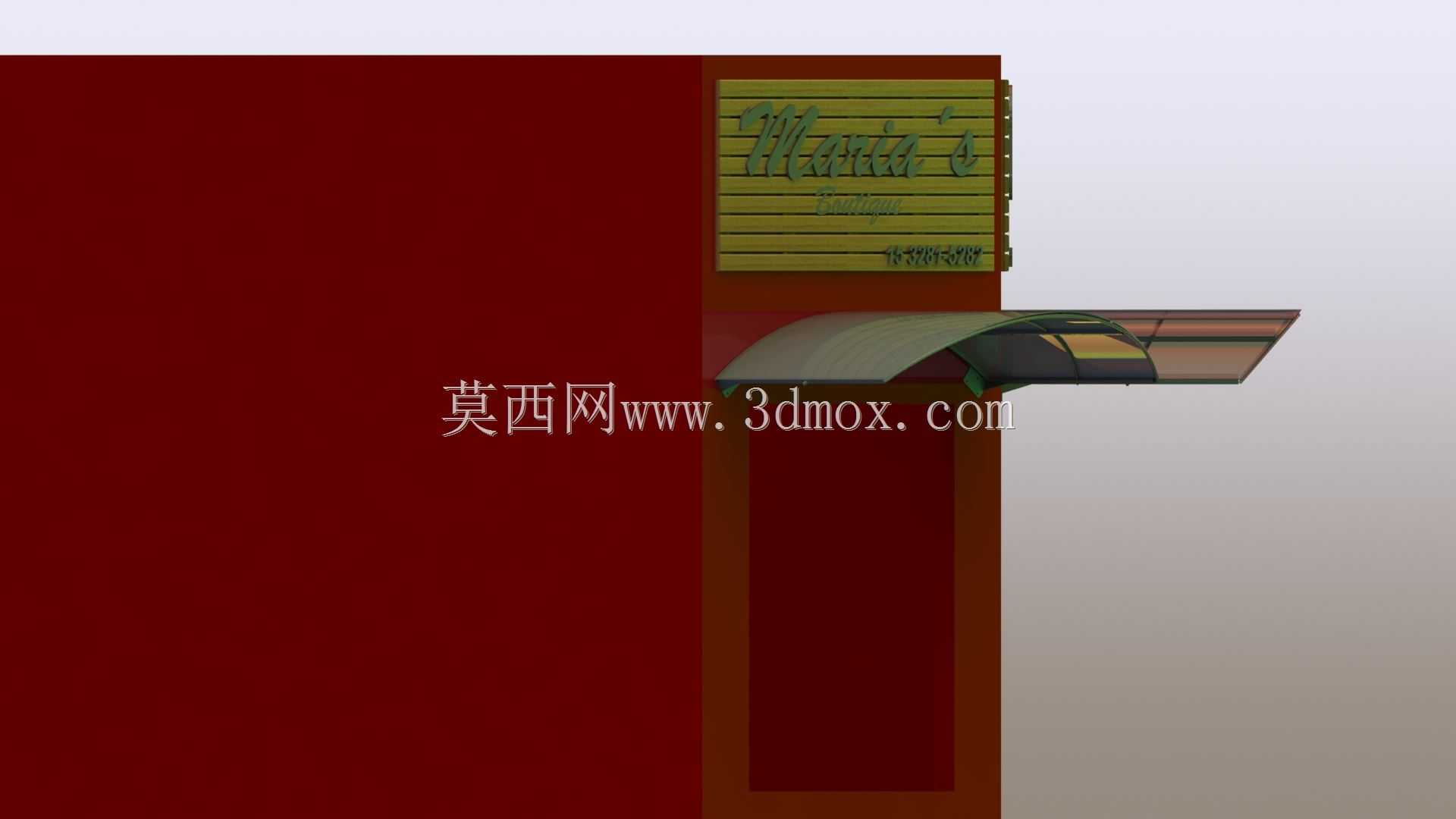

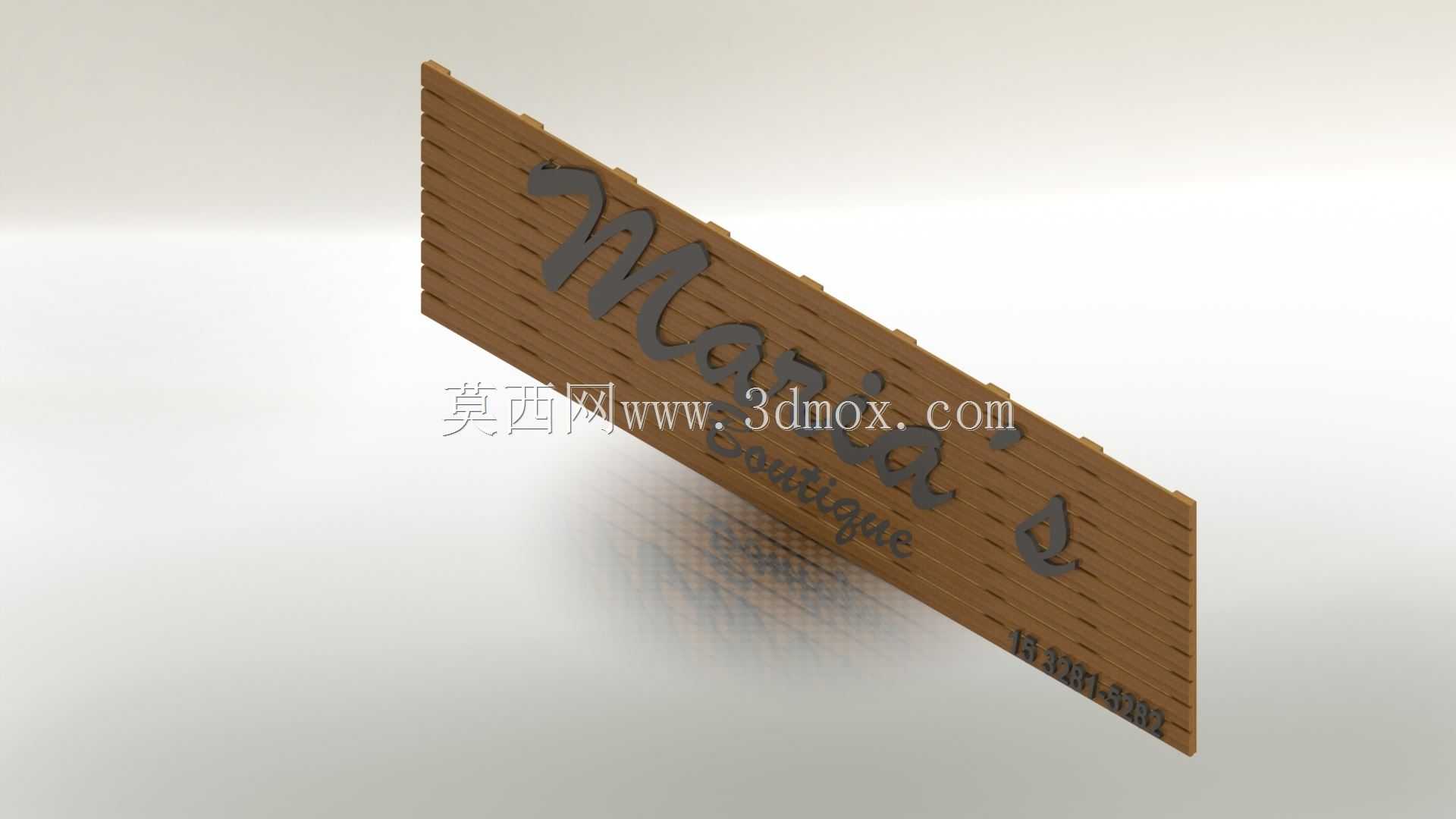

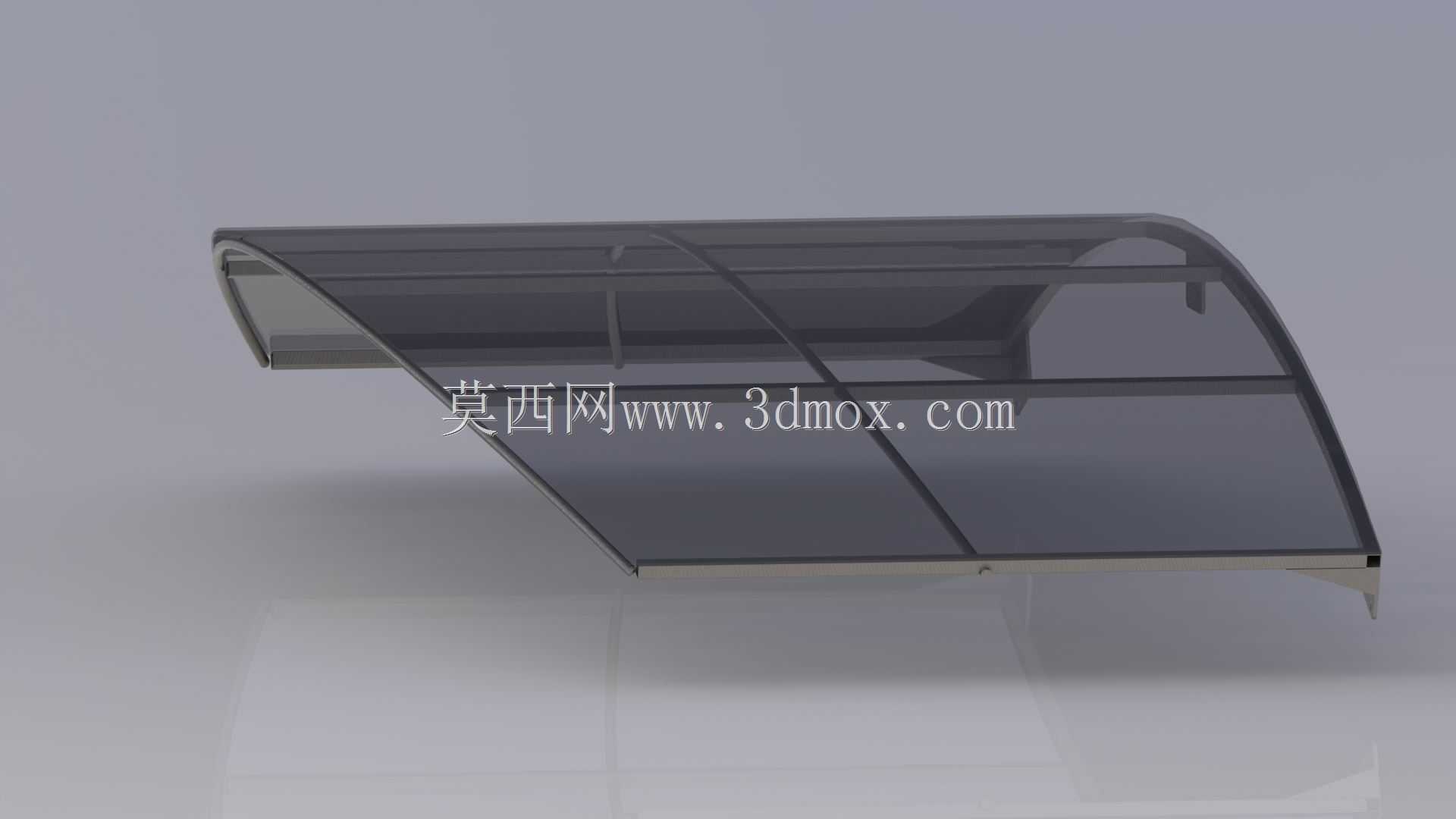

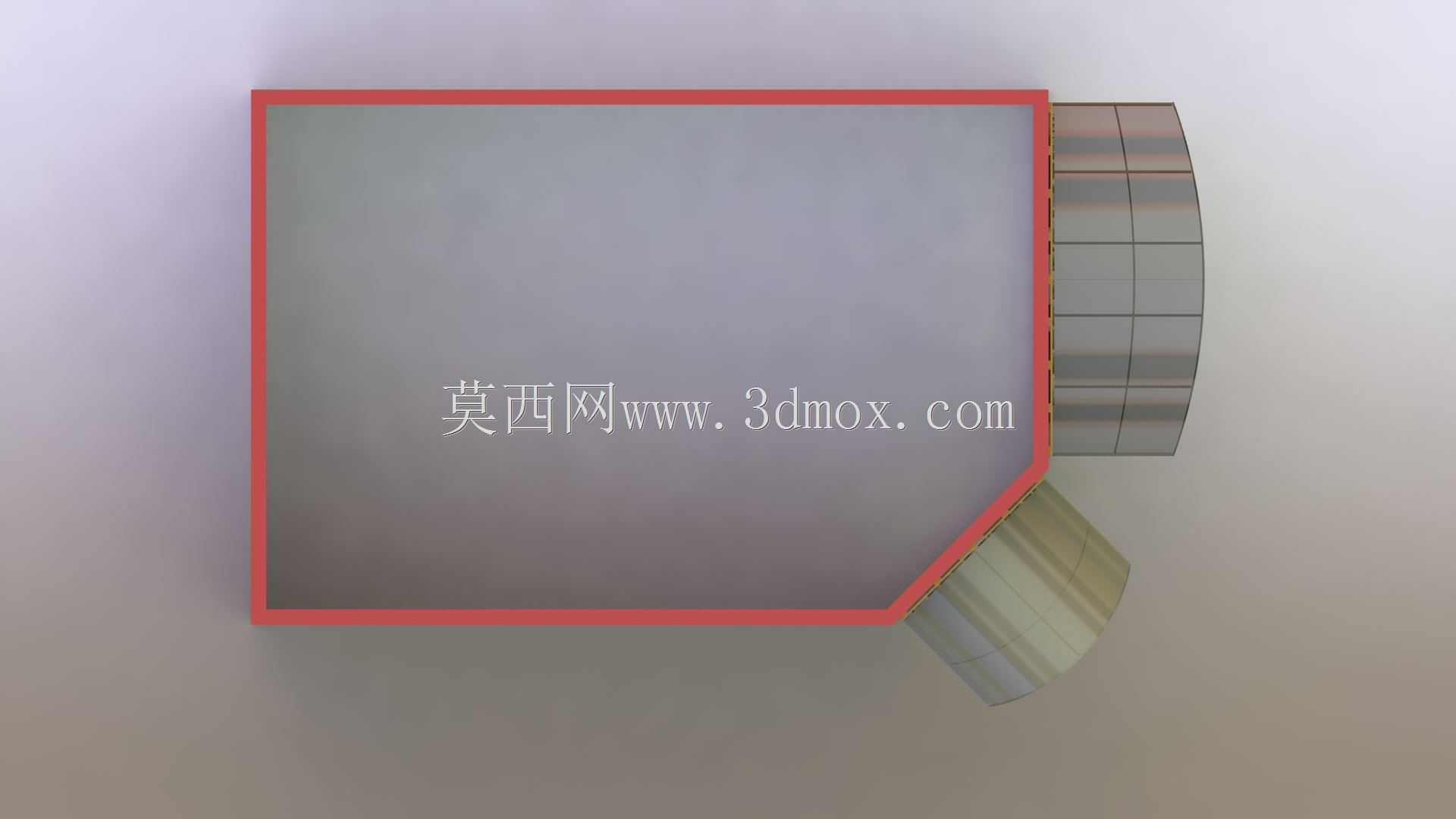

这类转角雨篷主要应用于临街商铺的门头转角位置，解决两个立面交汇区域的门头遮雨、遮阳需求，同时兼顾商铺门头的装饰性，避免转角处雨水直接冲刷墙面与店招，也能为进出商铺的人员在门口停留时提供临时遮蔽空间。从结构设计来看，该雨篷适配建筑外墙的直角转角布局，两个立面的雨篷段分别对应相邻的两个门头立面，其中一侧采用弧形曲面玻璃造型，另一侧为平直分段玻璃设计，弧形段的曲面弧度经过反复校核，既保证雨水能顺着曲面弧度向两侧导流，不会在雨篷边缘形成集中滴水，也能让雨篷的视觉线条更柔和，匹配商铺木质店招的休闲风格。设计过程中首先要确认安装边界，雨篷的悬挑尺寸需要结合门头的挑出宽度确定，保证雨篷外边缘超出店招外沿至少150mm，避免雨水顺着雨篷回流打湿店招板材；安装固定点全部设置在建筑实体墙面上，固定支座采用隐藏式设计，不会外露在雨篷可视面，保证门头外观的整体性。玻璃面板采用分块拼接的方式，每块玻璃的尺寸控制在单人可安装的范围内，拼接缝隙处预留密封胶打胶空间，同时在玻璃下方设置隐形导水槽，将渗入拼接缝的雨水导流至雨篷两端的排水点，不会出现缝隙滴水的情况。弧形段的玻璃曲率需要和建筑转角的视觉比例匹配，不能因为弧度过大导致玻璃受力不均，也不能因为弧度过小失去弧形造型的装饰效果，建模过程中需要先确定弧形段的两个端点固定位置，再通过曲率调整匹配整体门头的视觉重心，保证雨篷安装后不会遮挡店招的核心展示区域。平直段的玻璃采用分段式支撑，每段玻璃下方都设置独立的支撑肋，避免大跨度玻璃出现下挠变形，支撑肋的造型和雨篷整体的轻薄风格统一，不会显得厚重突兀。在实际安装场景中，这类雨篷不需要额外设置落地支撑，全部荷载通过墙面固定支座传递给建筑墙体，不会占用商铺门口的通行空间，也不会影响门口的人流疏导；雨篷的下沿高度需要高于门头入户门的上沿至少300mm，保证人员进出时不会出现碰头情况，同时也能让门头的灯光照明不会被雨篷遮挡，保证店招的夜间展示效果。建模时需要重点校核转角处的拼接精度，两个方向的雨篷在转角交汇位置要做到无缝衔接，不能出现错位或者缝隙不均的情况，同时要考虑玻璃安装的容错空间，固定支座上预留长条形调节孔，方便现场安装时调整雨篷的水平度与进出位置，抵消墙面施工的尺寸误差。
