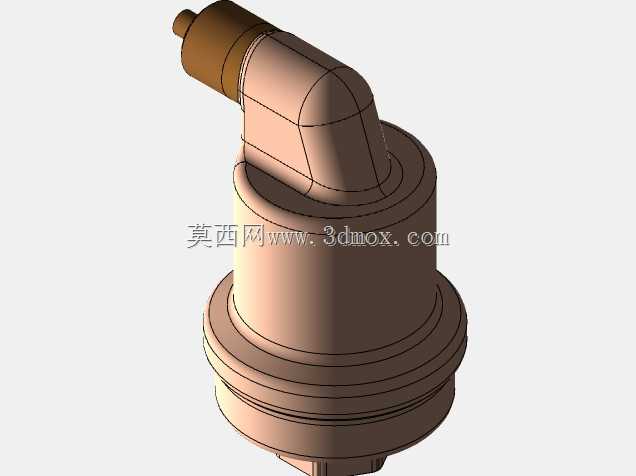

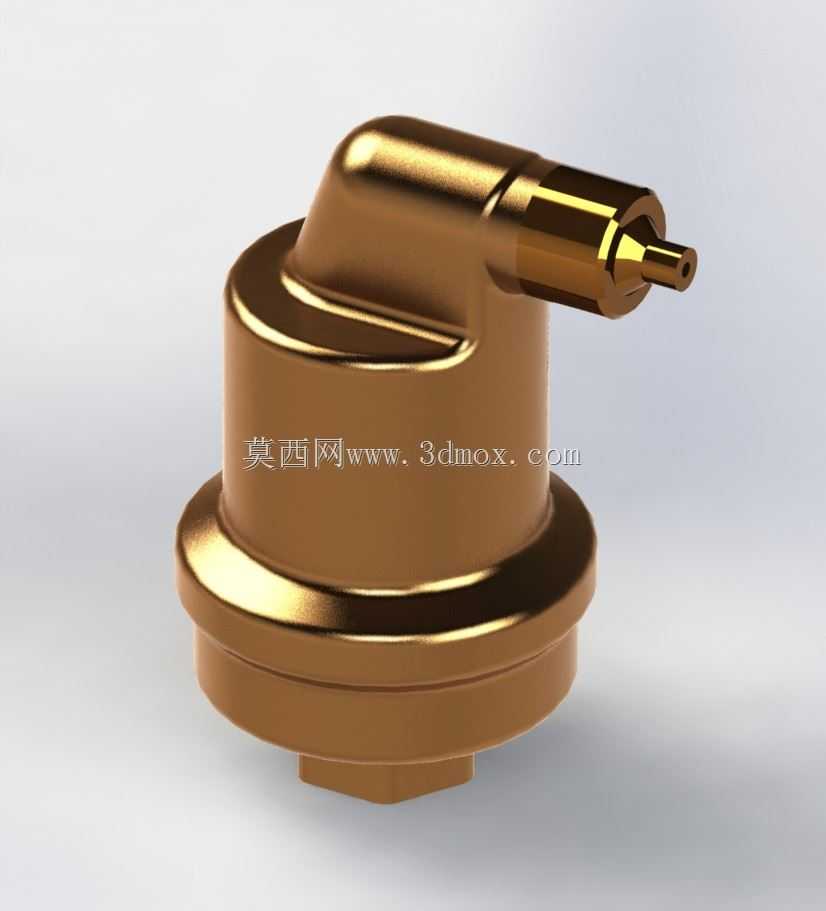

暖通管路用SpiroTop自动排气通风构件

在闭式循环水系统、暖通空调供回水回路、小型工业流体输送管路的运行过程中，溶解在流体介质内的气体会随着温度、压力变化逐渐析出，聚集在管路高点位置形成气堵，轻则降低管路通流效率、增大循环泵的运行负载，重则造成局部管路断流、换热设备换热效率骤降，甚至引发水锤冲击损伤管路焊缝与密封结构，这类自动通风口就是为解决管路高点积气问题设计的专用构件。该构件整体采用下装式安装结构，底部设置外螺纹连接端，可直接适配管路高点预留的内螺纹安装接口，安装时无需额外加装转接支架，仅需在管路预制阶段预留对应规格的安装位即可，安装边界需预留足够的侧向操作空间，方便后期检修维护时的拆装作业，同时要避开管路保温层的包覆干涉，保证排气端口不会被保温材料封堵。从结构设计逻辑来看，该构件内部集成了浮球式启闭机构，当管路内积气进入构件腔体时，腔体内液位下降，浮球随液位下落带动阀芯开启排气通道，聚集的气体顺着侧向的排气嘴排出腔体；当气体排尽后，介质液位回升，浮球上浮带动阀芯封闭排气通道，避免介质泄漏，整个排气过程无需人工干预，可实现全工况下的自动运行。侧向弯折的排气嘴设计做了定向引流处理，排出的气体可顺着预设方向导出，不会直喷到周边的管线或电气元件上，避免长期运行过程中排气带液腐蚀周边设备。整体外形采用紧凑的回转体结构，主体腔体做了圆弧过渡处理，没有多余的凸起结构，既可以降低流体在腔体内的流动阻力，也能减少应力集中点，提升构件长期承压运行的结构强度。在实际选型应用中，这类构件常被布置在换热器顶部、立管最高点、供水干管末端等容易积气的位置，可适配民用采暖系统、工业冷却循环回路、小型换热机组等多种场景，其内部的密封结构采用耐温耐腐的柔性材质，可兼容常规水基介质、低浓度乙二醇防冻液等常见管路流体，在额定工作压力范围内可稳定实现自动排气功能，无需频繁人工操作排气阀，大幅降低管路系统的日常运维工作量。建模过程中对内部浮球的运动行程、阀芯密封面的配合公差、连接螺纹的旋合长度都做了参数化还原，可直接用于管路系统的装配干涉校验、布管模拟，也可作为暖通设备BOM清单搭建的参考模型，帮助设计人员在方案阶段就完成安装空间的预留校核，避免后期施工阶段出现安装位不足、排气方向不合理等问题。
