在线式SMT自动贴片生产设备三维设计

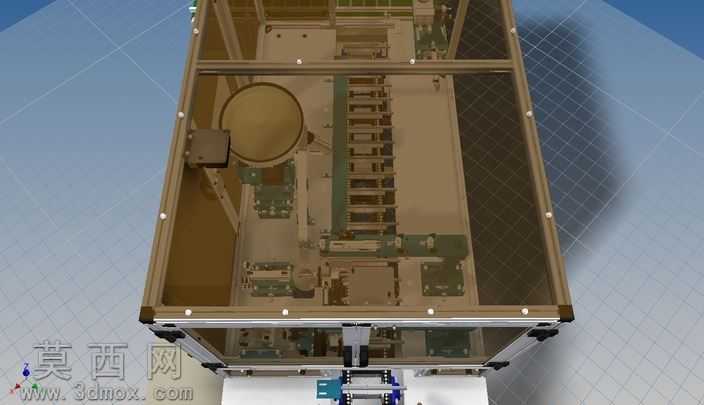

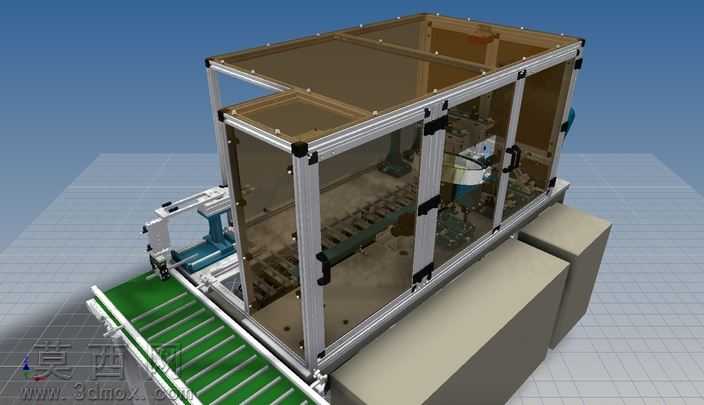

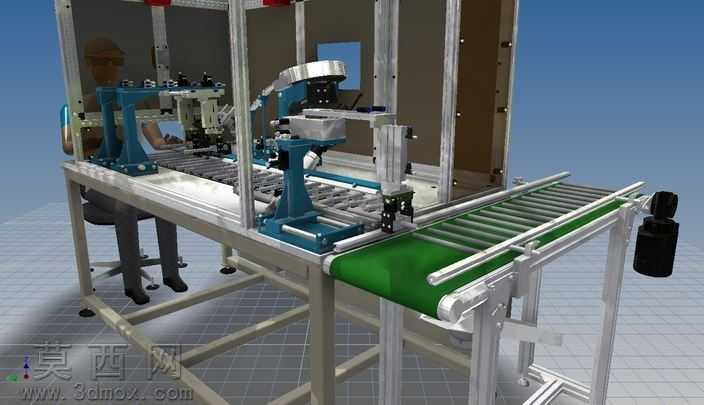

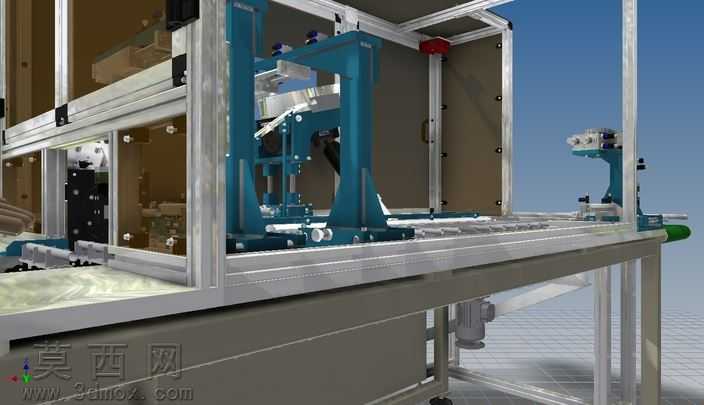

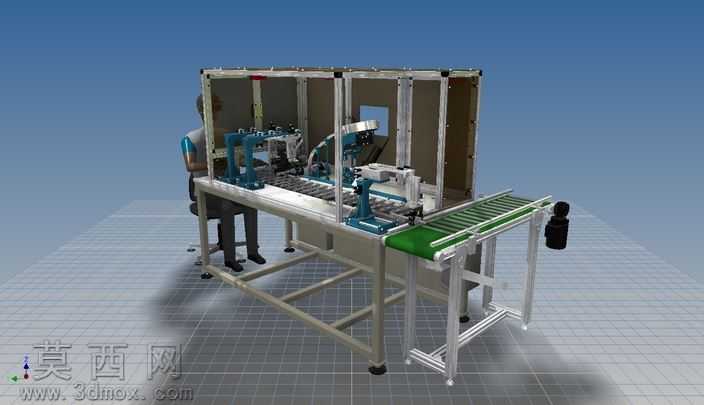

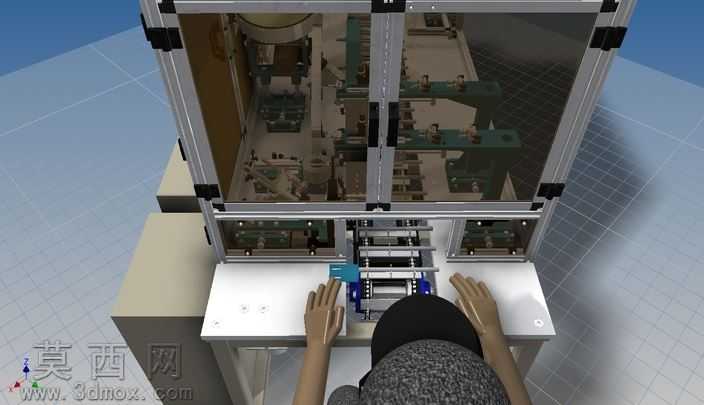

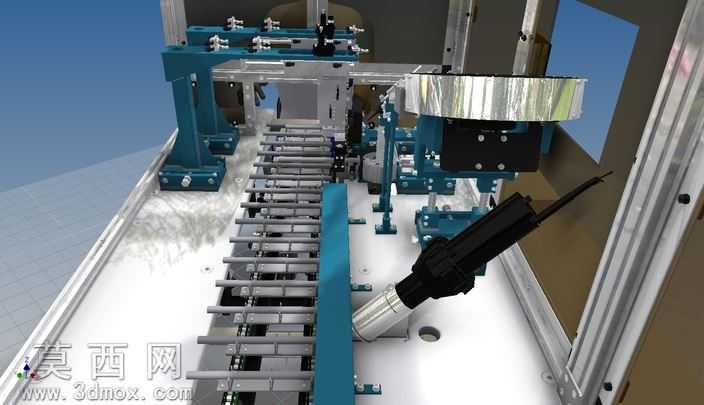

本模型为在线式SMT自动贴片生产设备的完整三维设计成果，建模阶段采用自顶向下的装配设计思路，先完成设备整体布局框架的搭建，再逐一拆分细化各功能模块的零部件结构，确保各组件间的装配公差、运动行程无干涉冲突。模型完整还原了设备的铝型材机架主体结构，机架采用标准工业铝型材搭配角码连接的设计，底部配置可调节支撑脚杯，兼顾设备的结构稳定性与场地安装调平的便利性。设备主体作业区域设置多组贴片执行模组，模组包含直线运动导轨、吸嘴安装座、物料定位治具等核心结构，精准还原了贴片作业时的物料拾取、对位、压合的动作逻辑；出料端配置绿色皮带输送机构，输送线两侧设置导向挡边，末端配备到位检测传感器安装位，可实现贴装完成工件的自动流转输出。渲染阶段采用工业设备写实材质方案，铝型材机架赋予磨砂银白金属材质，运动模组结构件赋予哑光蓝工业烤漆材质，输送皮带赋予哑光深绿橡胶材质，操作工位的人体模型采用常规工装配色，地面采用工业车间常用的方格环氧地坪材质，场景内添加柔和的环境漫反射光与局部补光，清晰呈现设备各部分的结构细节与材质质感，同时还原了设备旁设置操作工位的实际生产布局。设计过程中充分考虑了设备的实际生产作业逻辑，各运动轴的行程范围、模组间的安全间距、物料输送的高度差均参照实际SMT贴片设备的行业通用参数设置，机架的防护围挡结构采用半封闭设计，既可以阻挡作业过程中的异物飞入作业区域，也预留了设备维护、调试的操作开口，整体模型结构完整，各零部件可单独拆解查看，可用于电子组装产线规划、设备方案展示、自动化技术教学等场景。
