沙发功能位伸展转换铰链机构

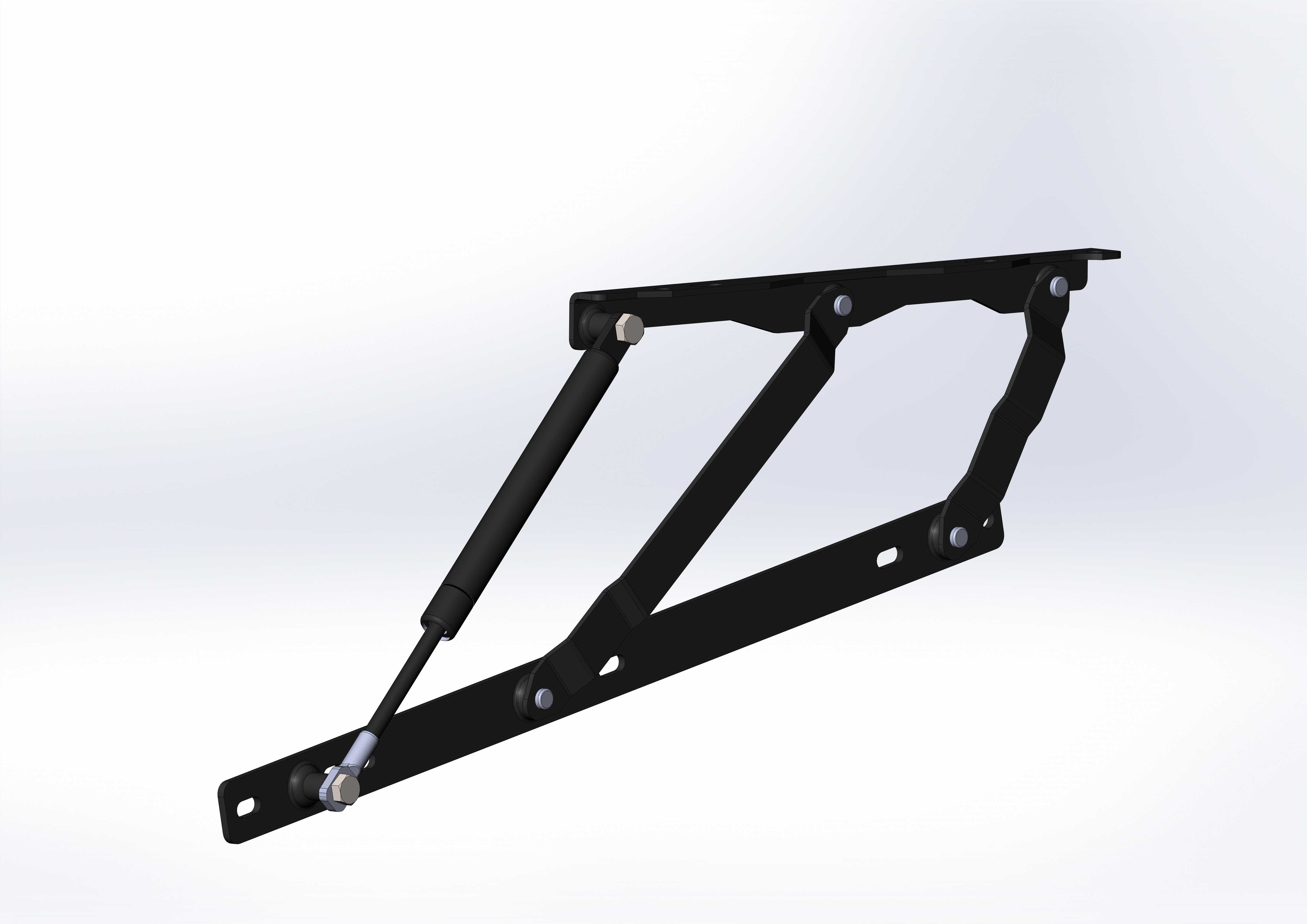

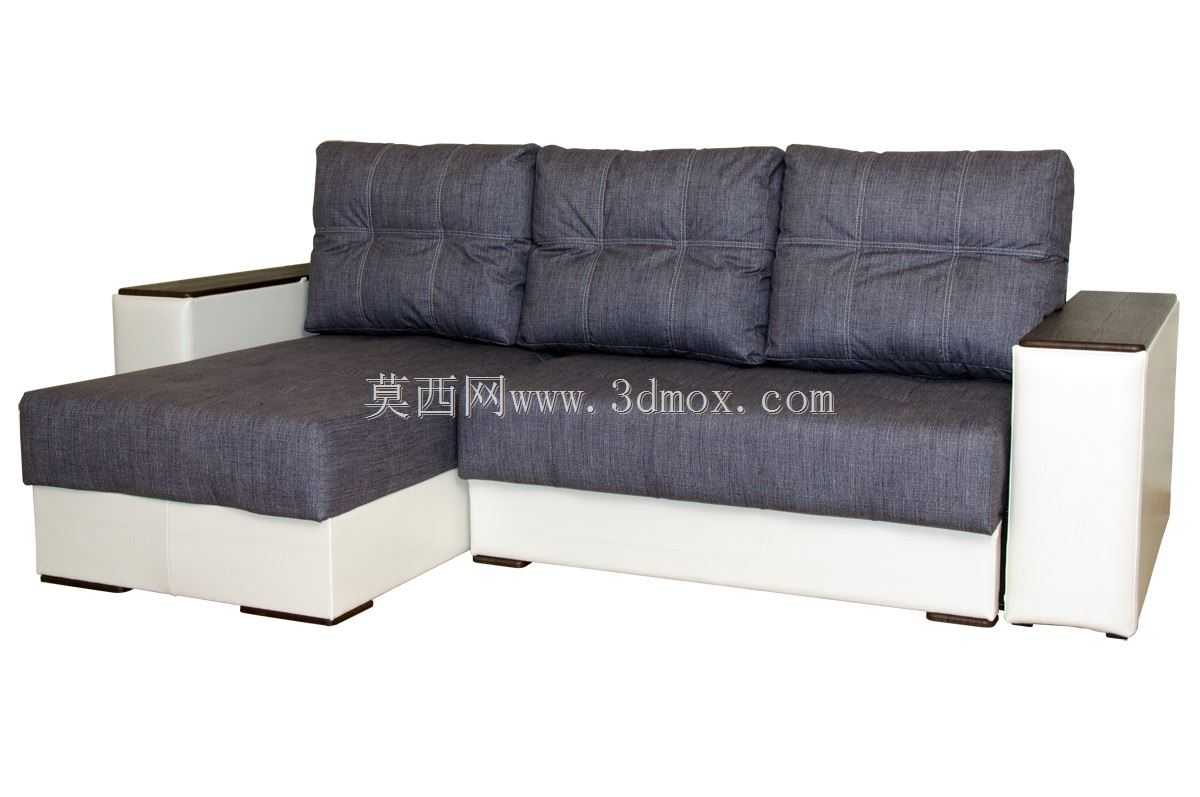

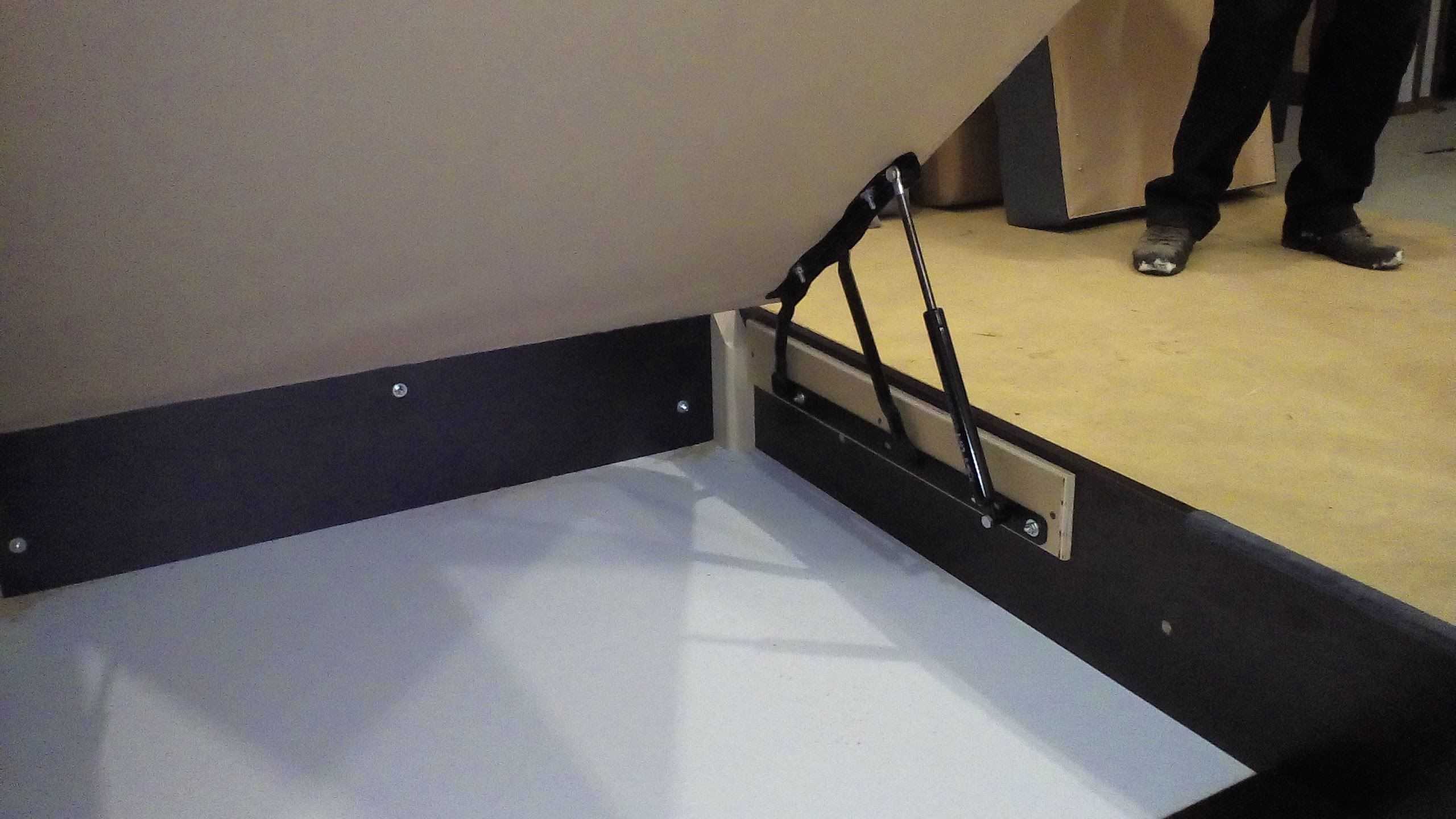

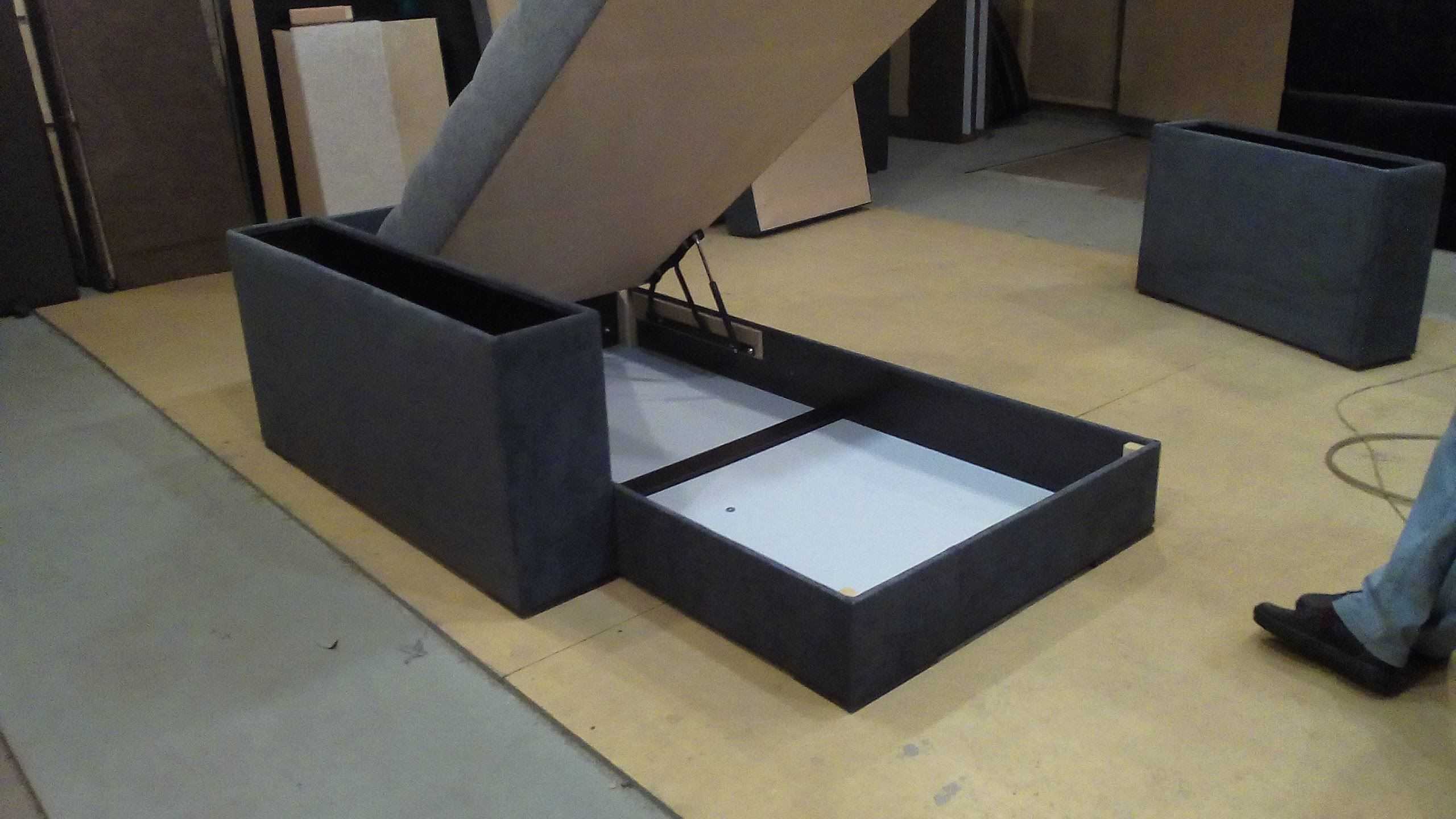

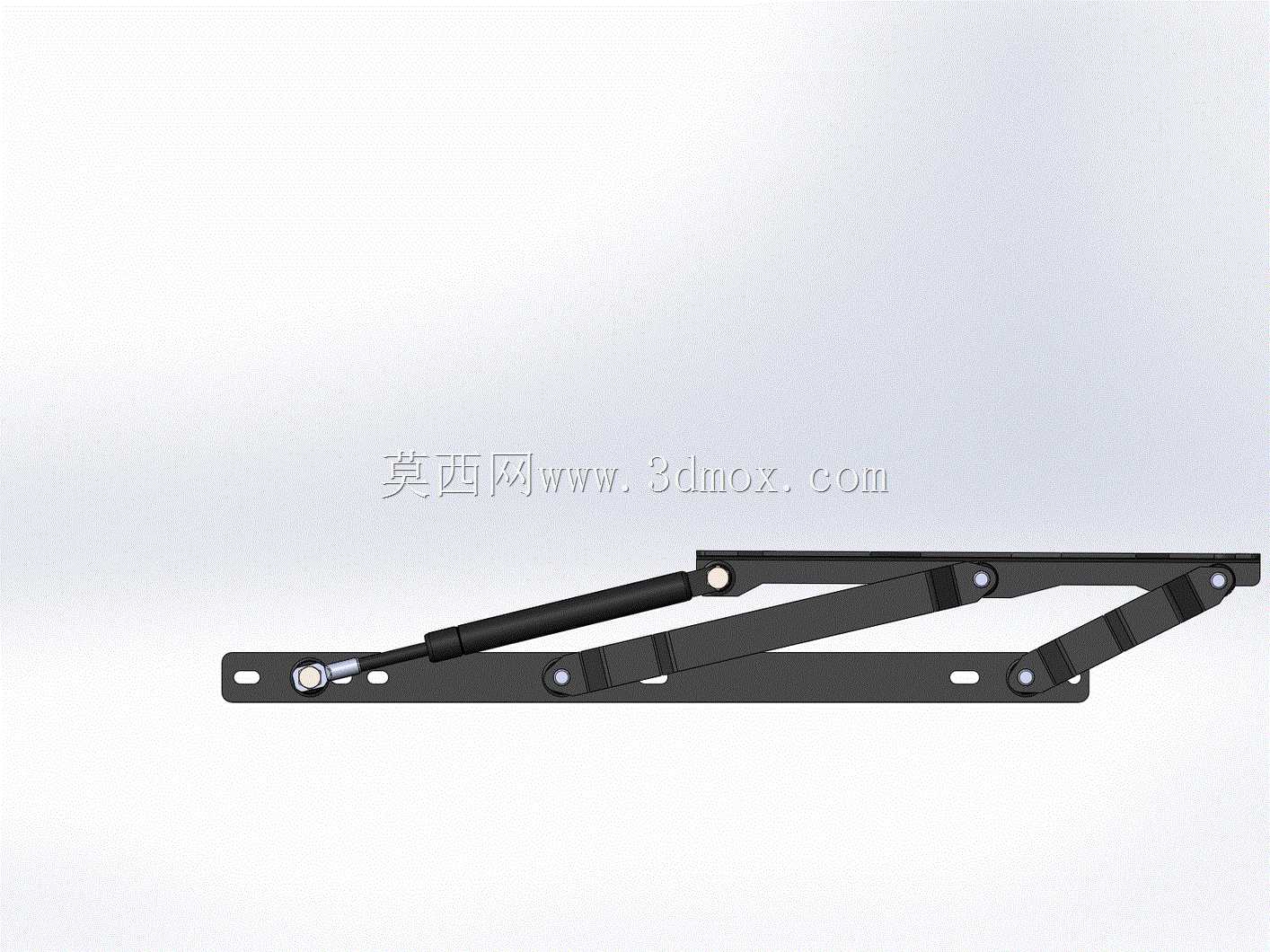

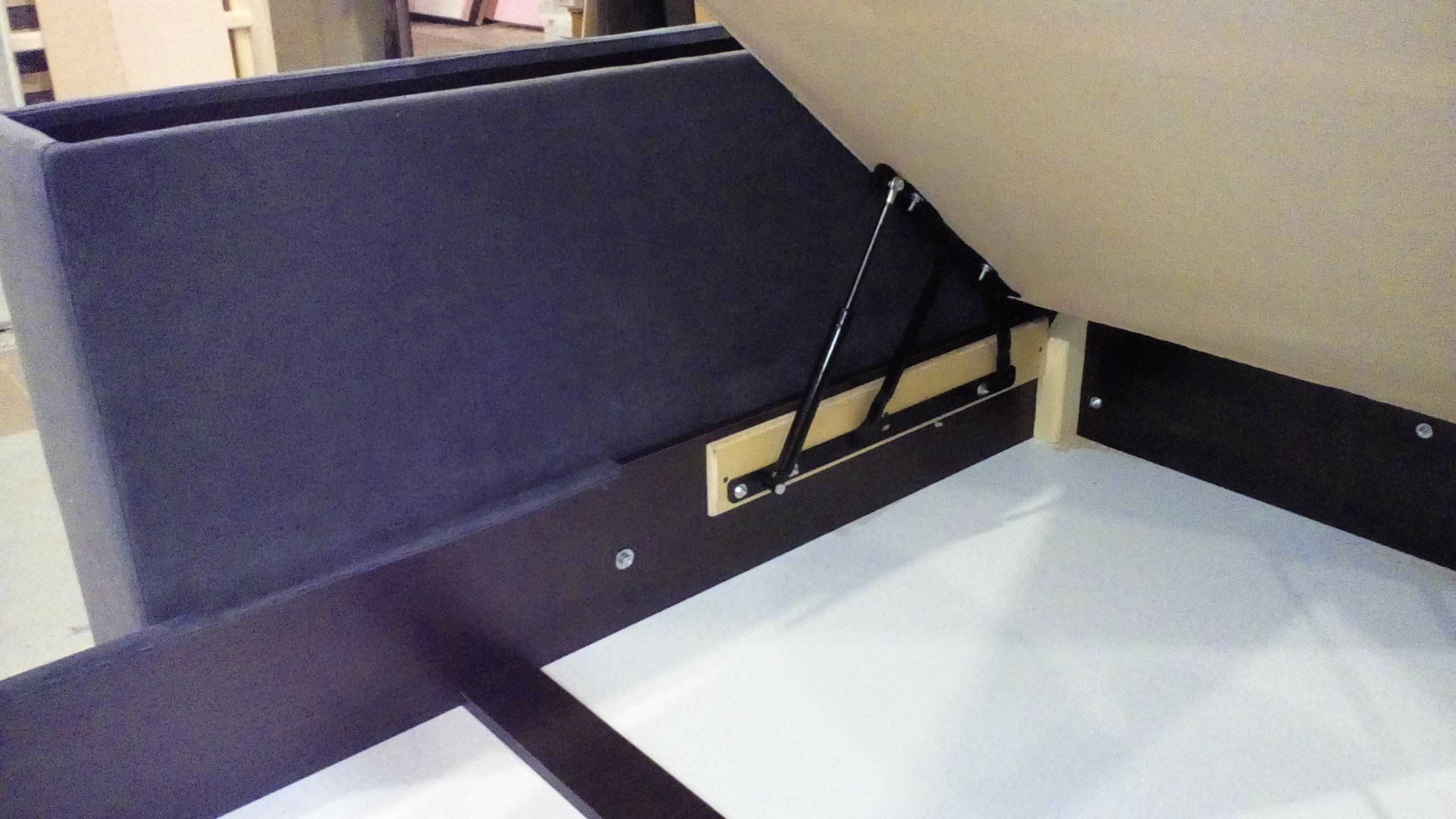

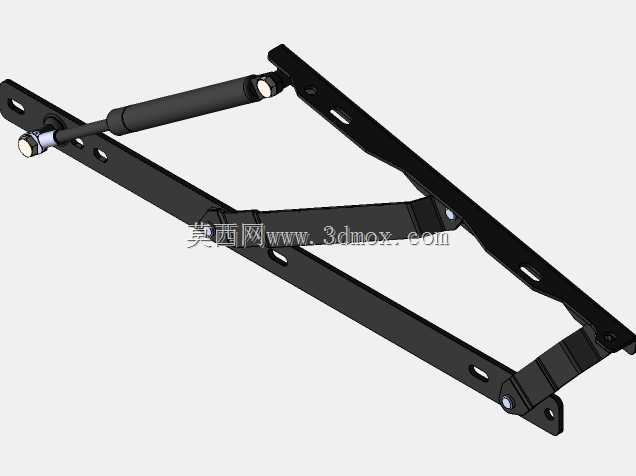

这套机构是功能沙发实现坐卧姿态切换的核心传动部件，日常家用客厅的功能沙发、小户型折叠沙发床、影院VIP厅可躺座椅，都依赖这类联动结构完成姿态转换，不需要额外拆装部件，用户扳动解锁拉手即可在坐姿、半躺、全躺三个常用档位间切换，全程动作顺滑无卡滞，能适配不同体重用户的使用需求。整套机构采用多连杆铰接布局，搭配气弹簧作为助力与阻尼元件，展开过程中气弹簧会提供稳定的支撑力，抵消坐垫与靠背部分的自重，即使用户单手操作也能轻松完成姿态切换，收回时气弹簧的阻尼特性会让机构缓慢复位，避免夹手或者产生撞击异响。设计时首先要匹配沙发框架的安装孔位，主体连杆采用冷轧钢板冲压成型，铰接点的销轴做了渗碳淬火处理，长期反复翻转也不会出现铰接孔磨损松旷的问题，所有连杆的运动轨迹都做了干涉校验，伸展过程中不会和沙发内部的海绵、面料、木框架发生剐蹭。安装边界方面，整套机构收拢状态下的厚度控制在60mm以内，完全隐藏在沙发侧框内部不会外露，固定端预留的长条安装孔可以适配不同规格的沙发木方框架，允许安装时存在±3mm的位置误差，降低生产线上的装配精度要求。连杆的铰接点间隙控制在0.1mm以内，既保证转动灵活，又不会出现使用过程中的旷量异响，气弹簧的安装支点经过多轮迭代优化，在坐姿状态下会形成机械自锁，用户正常靠坐时不会出现意外解锁下沉的问题，半躺档位下靠背的倾斜角度刚好贴合人体腰椎的自然曲度，腿部支撑抬升后能让用户的腿部得到充分承托，降低久坐的腿部压力。全躺状态下整个机构展开形成平整的支撑面，配合沙发垫可以作为临时卧床使用，承重能力经过实测可以满足150kg载荷下的长期使用，不会出现连杆变形或者铰接点断裂的问题。机构表面做了黑色电泳处理，耐锈蚀能力强，即使在南方潮湿的使用环境下也不会出现锈迹污染沙发面料的问题，所有边缘都做了倒钝处理，生产装配过程中不会划伤工人的手部，也不会在长期使用中磨破沙发内部的面料层。
