方管连接式管道固定安装闸阀结构

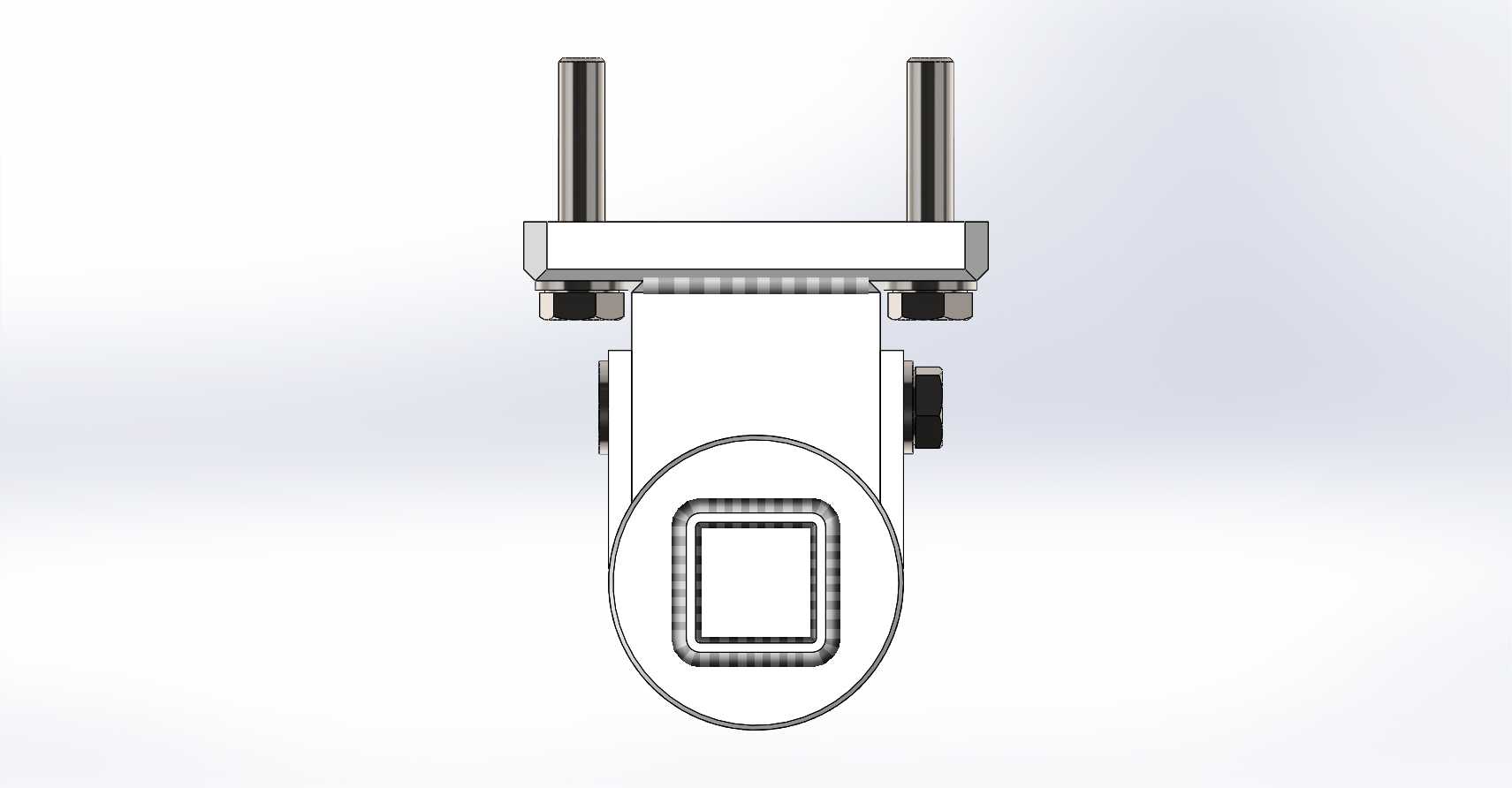

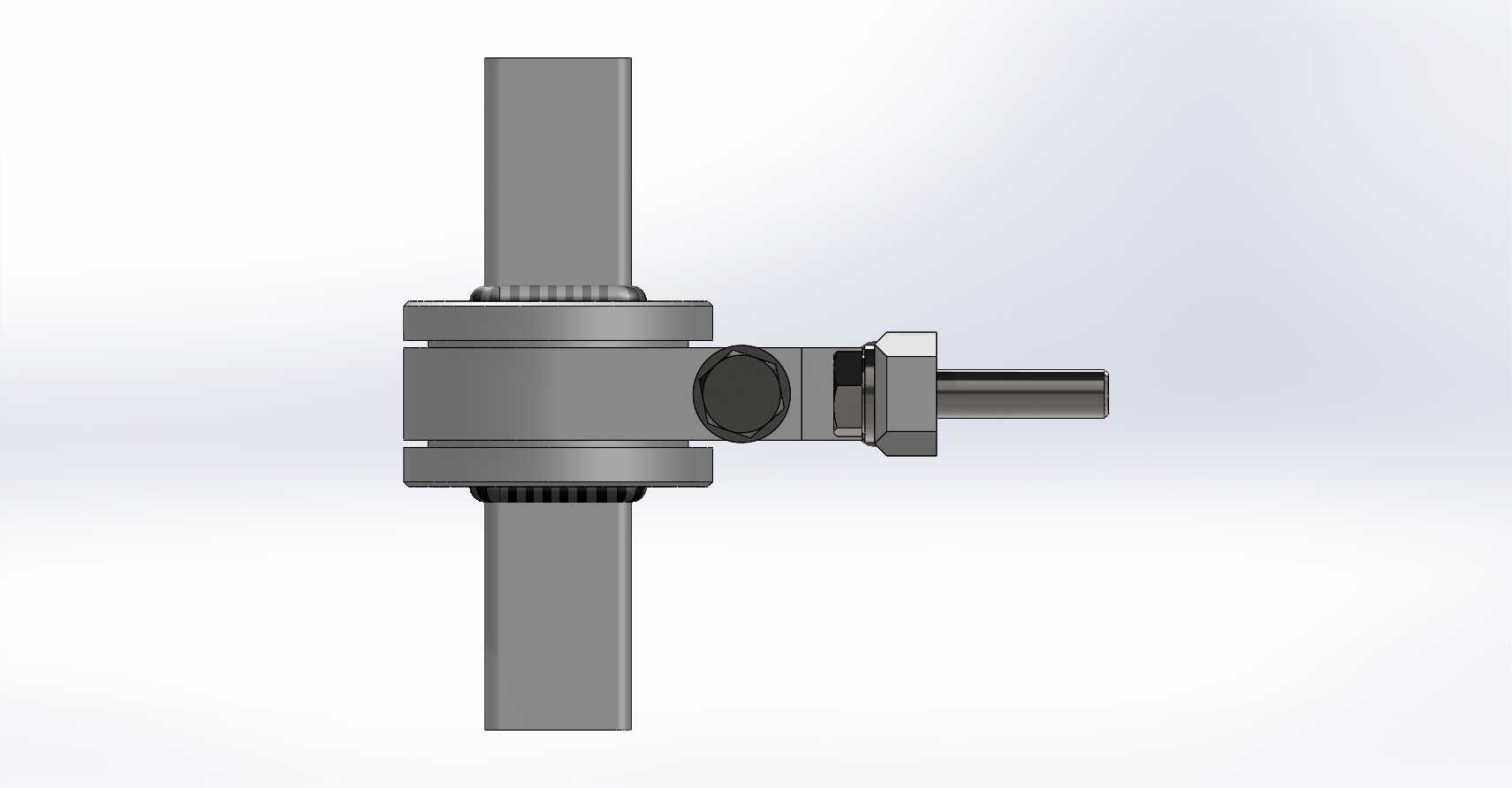

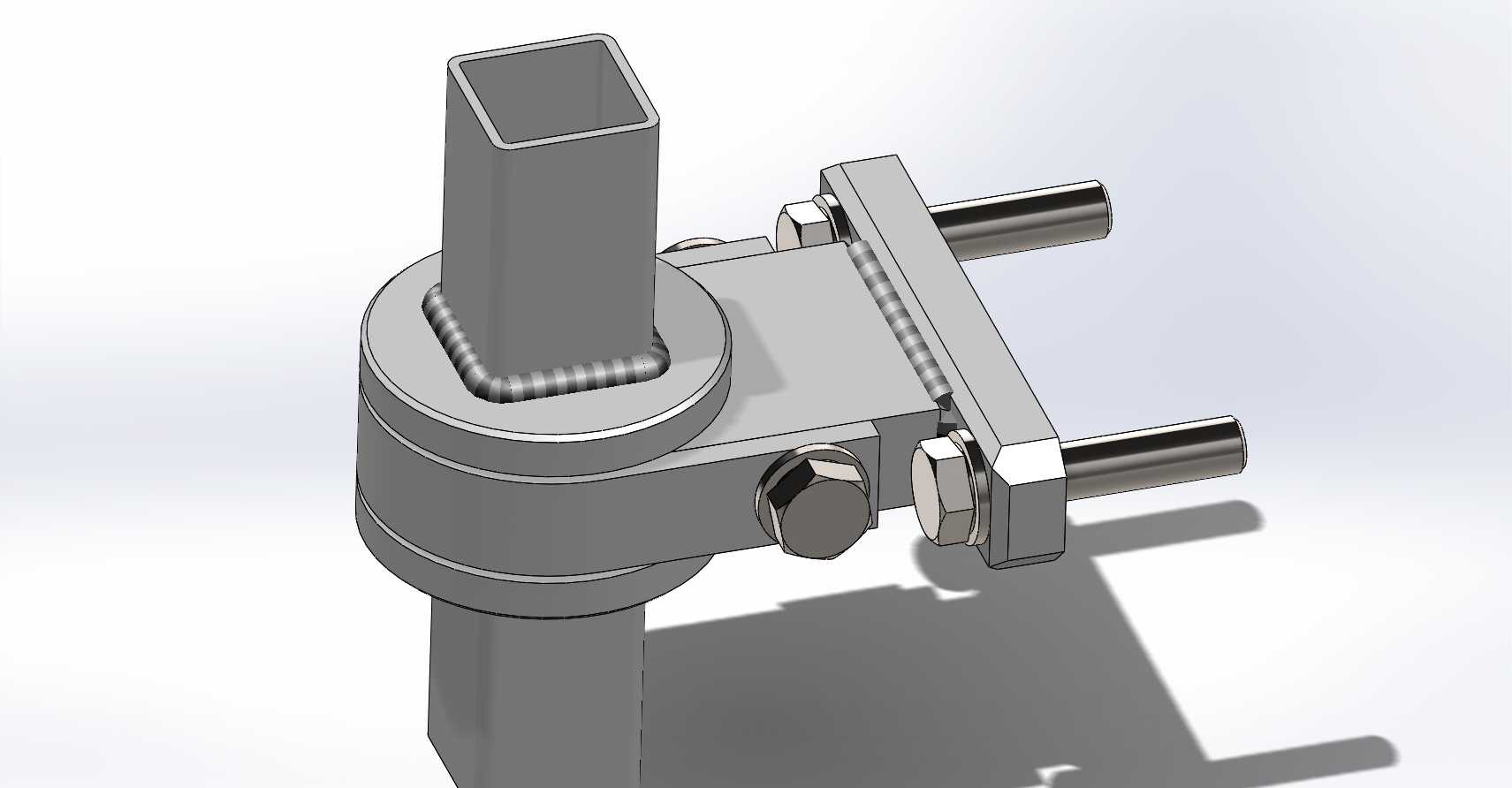

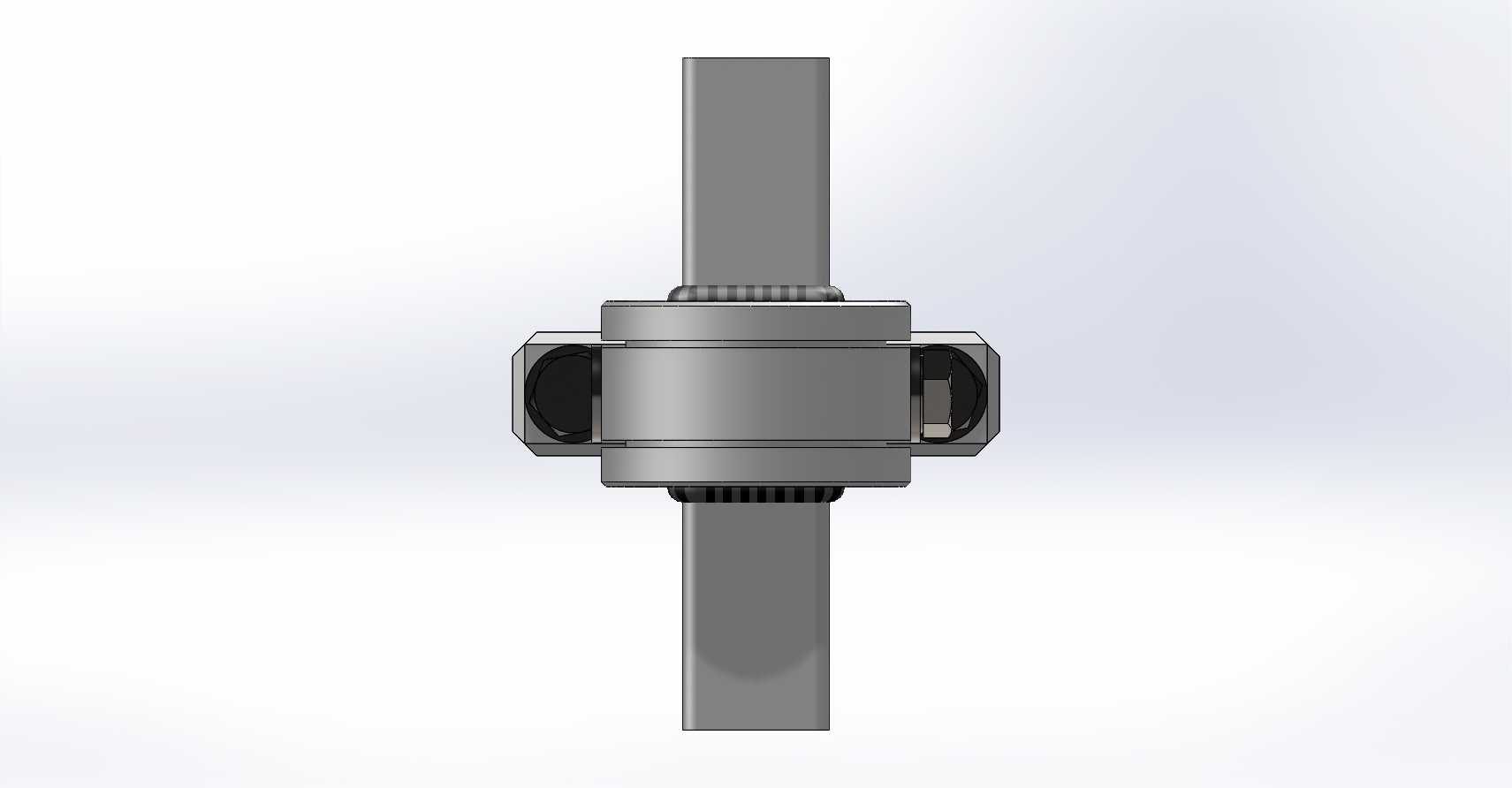

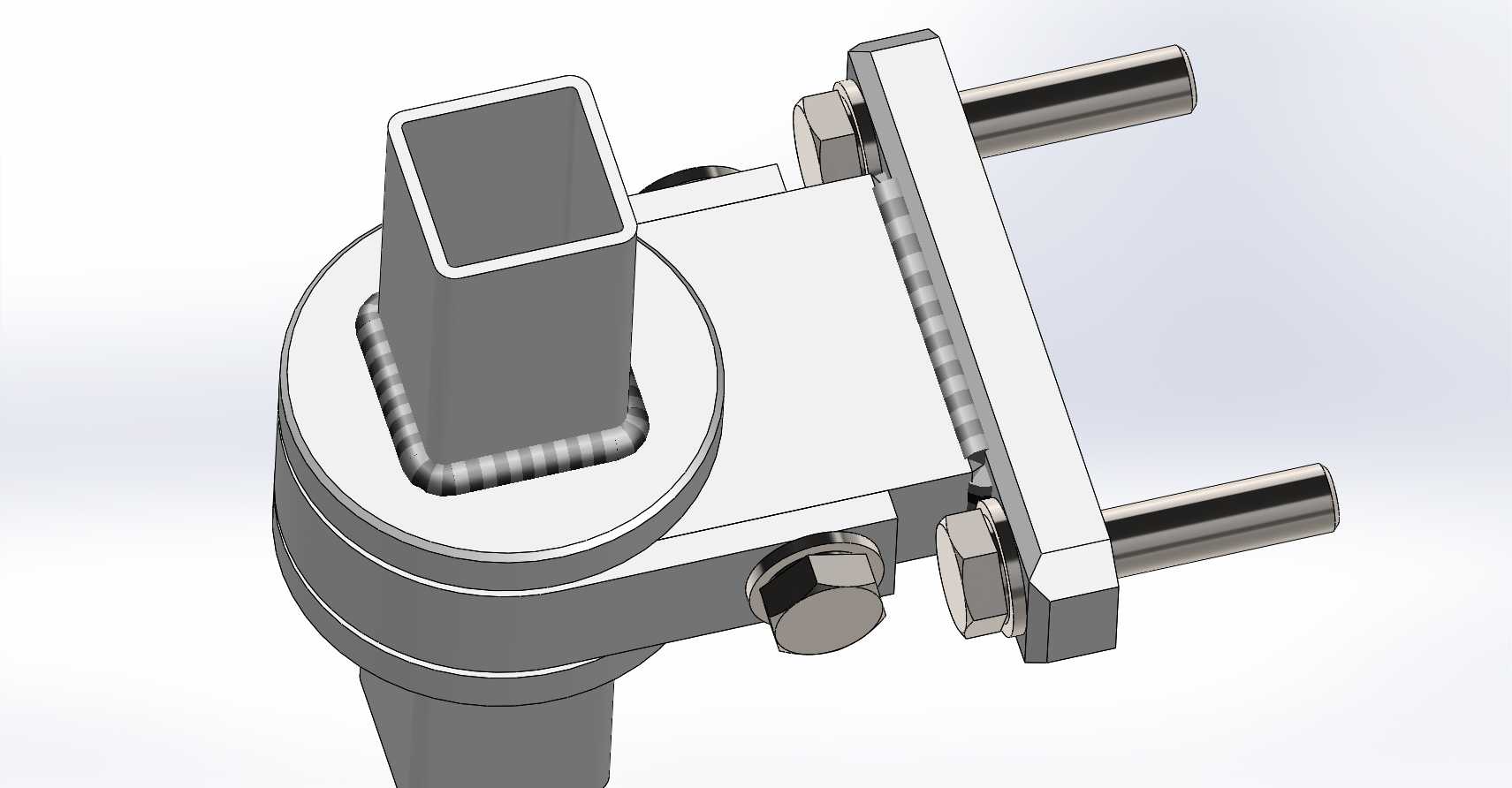

这款闸阀结构主要面向工业管路系统的现场安装与固定场景，常见于化工流体输送、市政给排水、小型生产制程管路的支路截流工位，区别于常规法兰对接的通用闸阀，它在阀体上部集成了方管对接接口，可直接与方形截面的输送管路完成承插连接，省去了额外加工方转圆过渡接头的工序，适配部分采用方形管路布局的特殊制程管线。从结构设计来看，阀体下部为常规圆形流道对接端，上部承插口做了加厚翻边处理，与方管插接后可沿接缝完成满焊固定，焊接位置预留了足够的焊脚操作空间，不会因为结构干涉导致焊缝虚接。侧方的固定支架采用分体式夹板结构，通过两根平行的穿装螺栓与配套六角螺母完成锁紧，夹板与阀体接触的位置做了贴合弧面处理，锁紧后可牢牢卡在阀体的环形定位台阶上，不会沿管路轴向窜动。支架向外伸出的两个光轴段为安装固定端，可直接穿入预设在设备机架或者墙面的安装孔内，通过端部螺母锁紧即可完成整个闸阀的位置固定，不需要额外制作焊接安装支座，能大幅缩减现场安装的工时。设计阶段特意将螺栓锁紧位置设置在阀体侧方的开放空间，日常维护时不需要拆解周边管路就能直接完成紧固件的复紧或者密封件更换，操作空间充足，不会出现工具卡滞无法施力的问题。从安装边界来看，方管承插口的内径适配常规工业方形输送管的通用外径，下部圆形流道端的外径与同通径的常规圆管尺寸匹配，侧方固定支架的伸出长度预留了足够的安装调节余量，穿装螺栓的中心距与常见管路安装支架的开孔尺寸通用，不需要重新加工安装孔位就能直接替换同工况下的老旧固定闸阀。夹板与阀体之间预留了微小的间隙调整量，安装时可以根据现场管路的实际偏移量微调阀体的安装角度，补偿管路铺设时产生的小范围位置误差，避免强行对接导致的管路内应力集中，延长整套管路系统的使用寿命。流道内部的闸板启闭结构采用常规的升降式密封结构，密封面贴合平整，截流时无内漏，操作力矩适中，配套常规的阀杆驱动件就能完成启闭操作，不需要定制专用的操作工具。
