利达电气11-005型长条形密封灯具结构

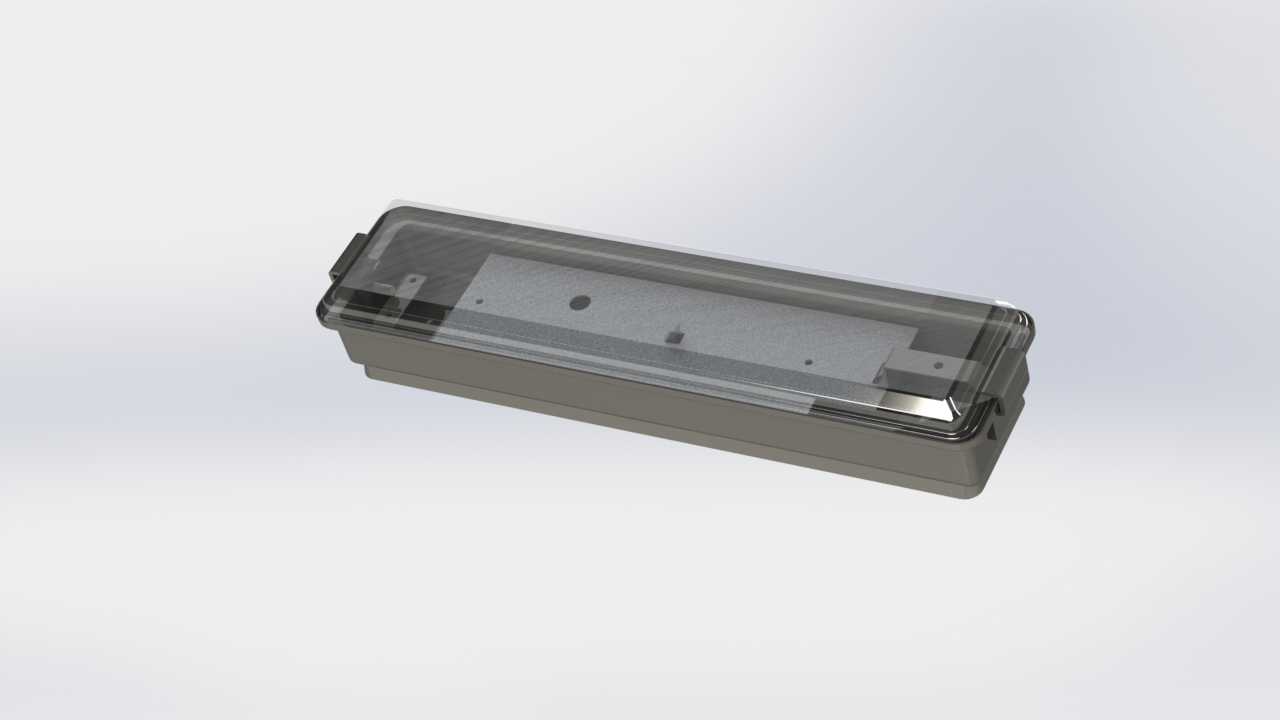

这款长条形密封灯具的三维结构，适配工业厂房、地下管廊、商用消防通道、家用储物空间等多场景的照明布设需求，核心功能是在多尘、存在喷淋水汽的环境下提供稳定的基础照明，同时满足消防应急场景下的长时间点亮要求。从结构设计逻辑来看，整体采用上下扣合的装配方案，下半部分为阻燃工程塑料注塑成型的底座，上半部分为半透明PC材质的柔光面罩，面罩边缘做了整圈的密封胶条嵌槽，装配后可达到IP65级的防护能力，避免外部粉尘、水汽侵入内部电路区域。底座内部预留了标准的LED驱动电源安装位，以及灯珠铝基板的固定螺柱，铝基板安装面做了细微的凸台设计，减少与塑料底座的接触面积，降低灯珠工作时的热量堆积，延长光源使用寿命。底座两端设计了隐藏式的安装支架连接位，配套的L型金属支架可实现0-90度的角度调节，安装时既可以通过支架直接固定在墙面、顶面的混凝土基础上，也可以卡在标准C型钢走线架上，适配不同现场的安装条件。从安装边界尺寸来看，灯具整体长度控制在320mm区间，宽度75mm，整体厚度（含面罩凸起）为45mm，安装时预留的布线空间需要在底座后方留出至少15mm的间隙，方便电源线的穿入与接线操作，底座两端的进线孔做了防水锁母的适配结构，可直接匹配市面上通用的PG7防水接头，无需额外开孔改造。灯具的端盖部分与底座采用卡扣加螺丝的双重固定方式，日常维护时只需拧下两端的固定螺丝即可掀开面罩更换内部光源或驱动部件，无需将整个底座从安装面拆下，降低后期运维的操作难度。面罩表面做了细微的磨砂纹理处理，既可以匀化LED灯珠的出光效果，避免直视产生眩光，也能减少表面静电吸附的粉尘堆积，长期使用也不会因积灰导致照明亮度大幅下降。在结构强度设计上，底座的加强筋沿着长度方向均匀排布，在壁厚仅2.5mm的情况下，可承受100N的外部静压而不产生永久形变，满足工业场景下可能出现的轻微磕碰、杂物掉落冲击的使用要求。内部接线位置预留了接地端子的安装位，可直接连接现场的保护接地线路，满足电气安全规范的相关要求，适配AC220V的常规市电供电场景，也可根据需求调整内部元件适配DC24V的消防应急供电回路。
