木质平开内开窗结构三维设计

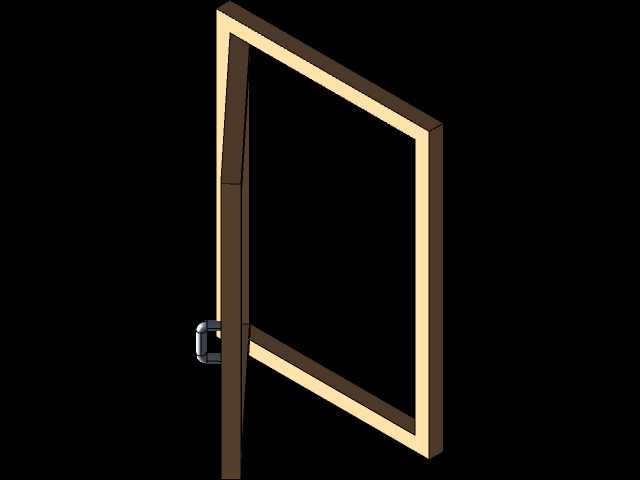

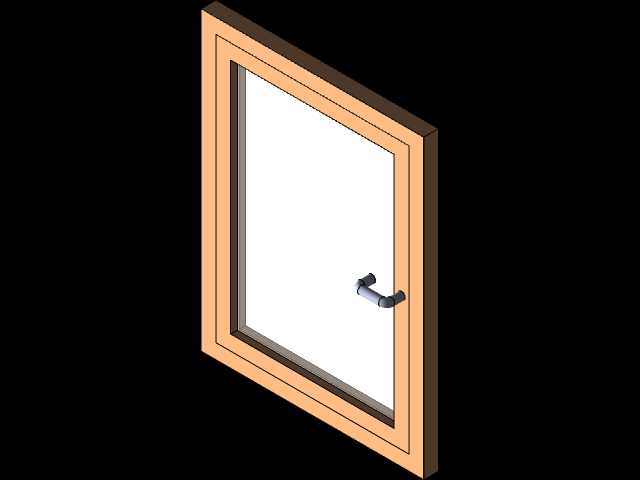

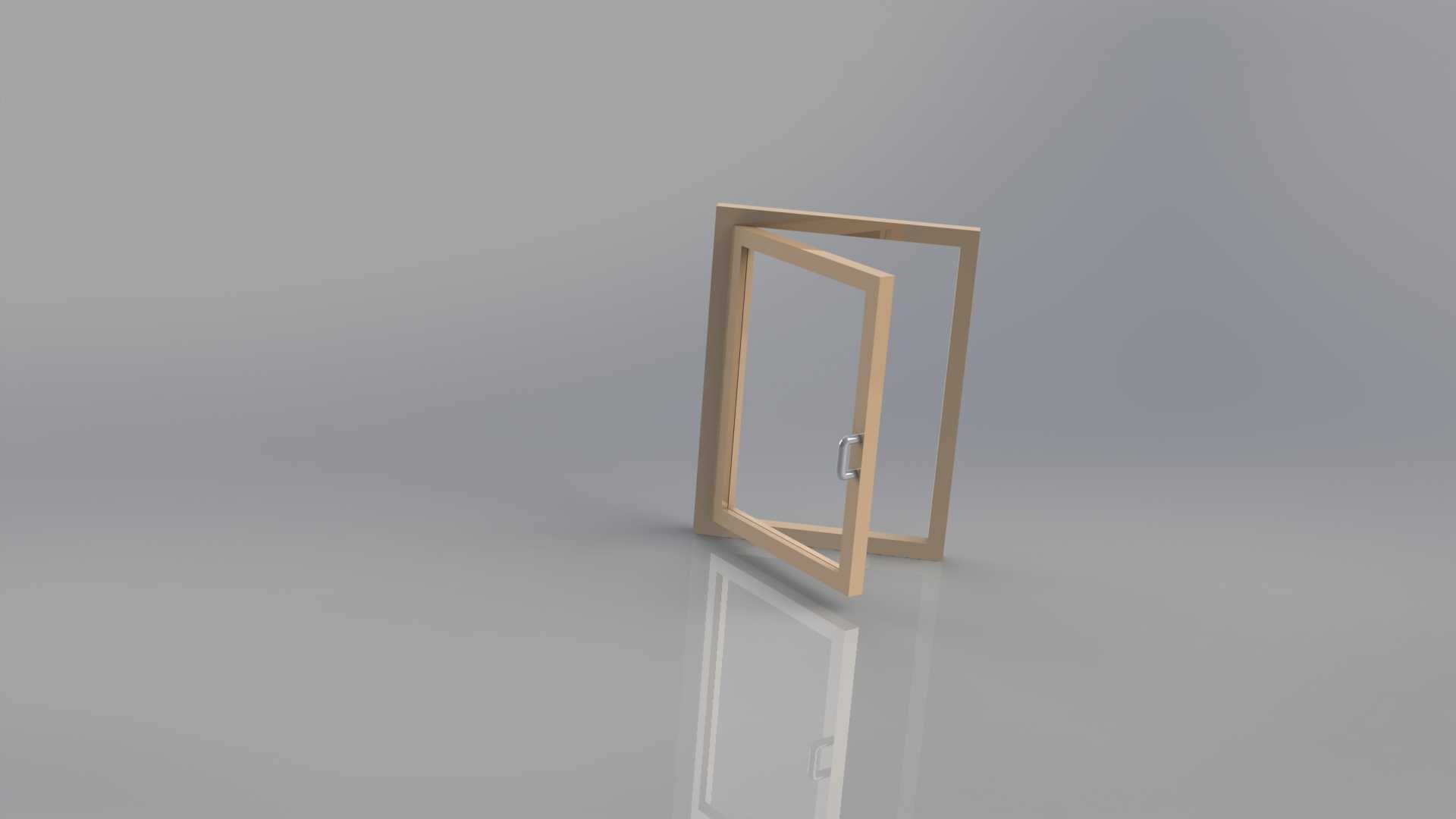

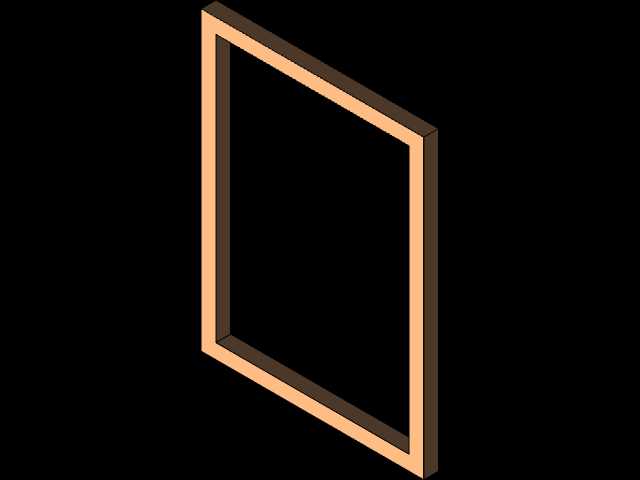

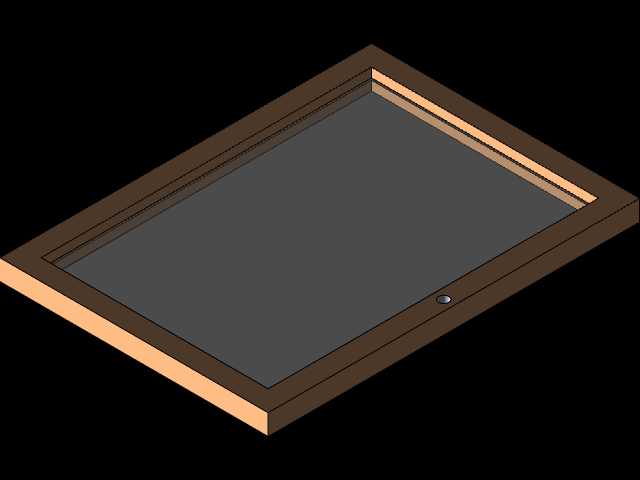

这款木质平开窗的三维建模，核心围绕民用住宅、小型商用建筑的常规通风采光需求展开，在结构设计阶段优先兼顾了安装适配性与日常使用的操作便利性。从实际安装边界来看，窗框的外沿尺寸预留了常规墙体抹灰层的安装余量，安装时无需额外对墙体洞口进行大规模剔凿，适配多数常规砌体墙、轻钢龙骨隔墙的洞口尺寸，窗框与墙体的连接点位均匀分布在边框四周，能保证长期使用过程中窗体不会因墙体沉降出现变形卡滞。窗扇与窗框的铰接结构采用了明装式合页布局，建模时还原了合页的转动行程范围，窗扇最大开启角度可达到90度，完全满足日常通风、窗户外侧清洁的操作空间需求，不会出现开启后窗扇磕碰墙面、占用室内过道空间的问题。窗扇的边框做了阶梯式止口设计，闭合状态下止口位置可形成多道密封接触面，能有效阻挡室外粉尘、雨水渗入室内，同时降低室外噪音的传递效率。把手位置设置在窗扇侧边的居中高度，符合成年人站立操作的人机工程学尺寸，开关窗时无需过度抬臂或弯腰，操作力经过结构配重优化，仅需较小的力度即可完成窗扇的开合与锁闭。在建模细节上，还原了木质型材的拼接结构，窗框的四个角位采用45度拼角衔接，拼缝位置的结构做了限位处理，组装时可快速定位拼接，减少现场安装的调整工作量。窗扇的玻璃安装槽预留了密封胶条与玻璃的安装间隙，可适配常规厚度的中空玻璃，满足不同气候区域的保温隔热需求。从应用场景来看，这款窗体结构既可以用于民用住宅的卧室、客厅外窗，也可用于民宿、小型办公空间的立面开窗，整体结构没有复杂的异形构件，加工生产时可通过常规的木材切割、铣型设备完成加工，不需要定制特殊刀具，能有效控制生产加工的成本。建模过程中对所有活动部件做了干涉检查，模拟窗扇全行程转动过程中，合页、把手、窗框之间不存在运动干涉，装配关系完全符合实际生产的组装逻辑，结构设计人员可直接参考该模型调整尺寸适配不同的洞口规格，也可基于该结构优化密封结构、更换型材材质拓展更多应用场景。
