直列六缸内燃发动机结构展示三维数模

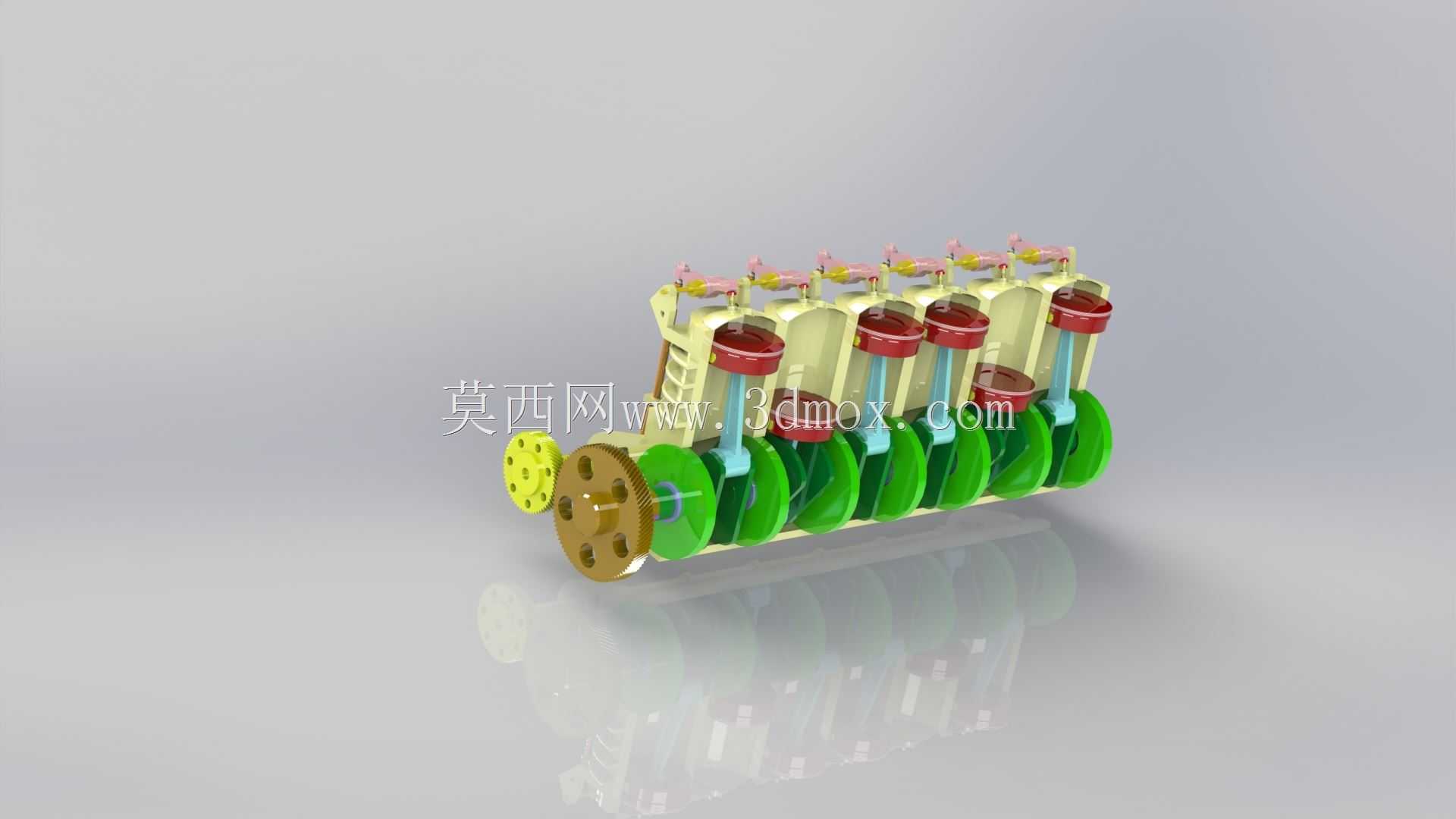

　　在商用车动力总成、大排量乘用车、固定式发电机组等应用场景中，直列六缸发动机凭借自身做功冲程重叠度高、运转平顺性优异的特性，始终占据中大排量动力单元的核心应用位置。这套三维数模完整还原了直列六缸发动机的核心运动机构与缸体布局，从结构设计层面拆解了动力输出的完整传递路径，可作为动力总成选型参考、机构运动仿真教学、逆向设计校核的基础参照。

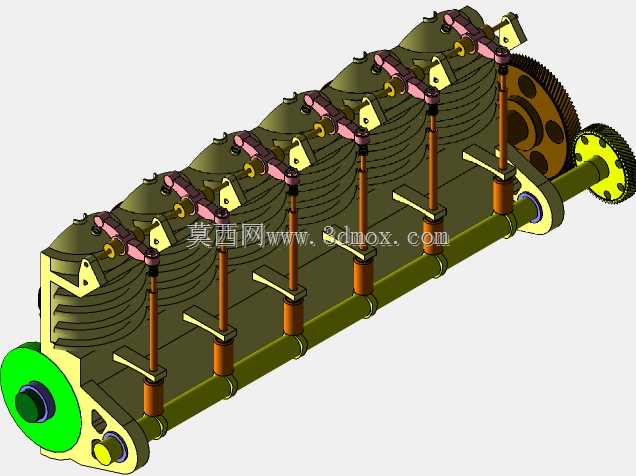

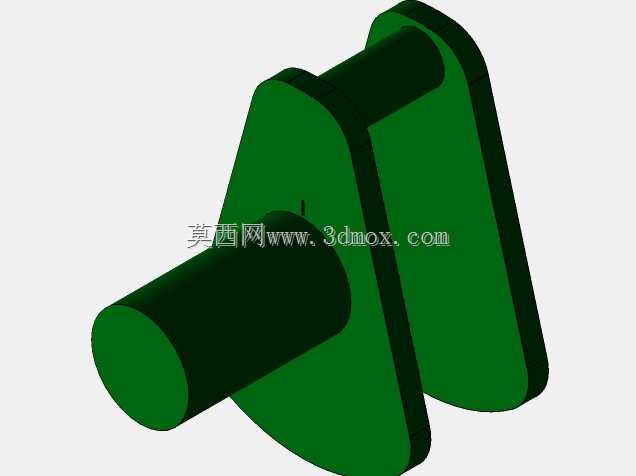

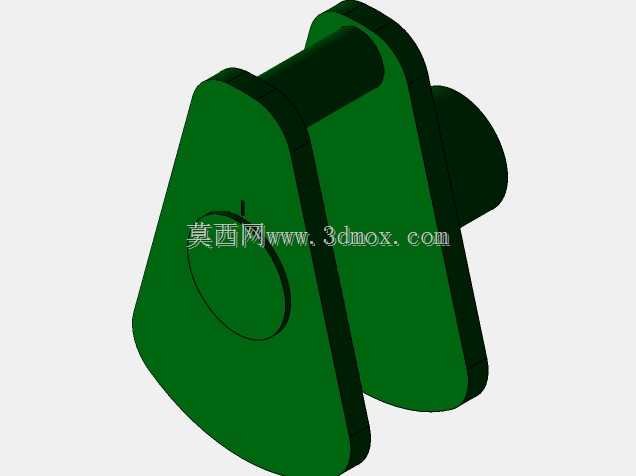

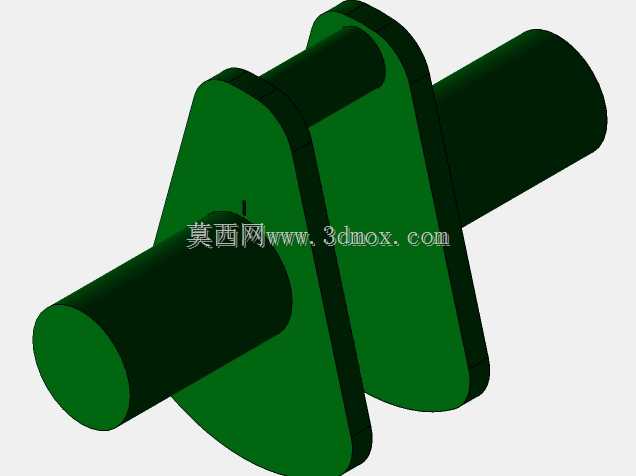

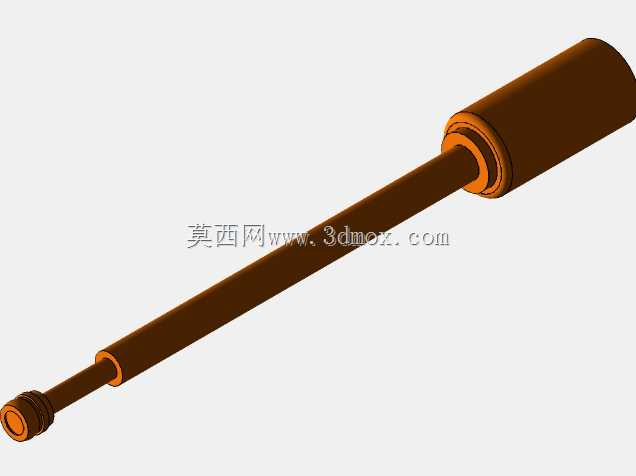

　　从实际功能逻辑来看，这套结构完整覆盖了发动机做功的全流程组件：前端的带轮结构作为动力输出端与附件驱动接口，可对接发电机、水泵、空调压缩机等外围附件，带轮端面的定位孔与螺栓过孔完全按照实际安装边界设计，可直接匹配常见的前端轮系张紧结构布置；曲轴部分采用全支撑设计，六个曲柄销按照1-5-3-6-2-4的点火间隔角排布，每个曲柄臂对应配置平衡重，抵消活塞往复运动与曲轴旋转产生的一阶、二阶惯性力，从根源上降低整机运转的振动水平，这也是直列六缸结构相比V6、直列四缸结构在平顺性上的核心优势。

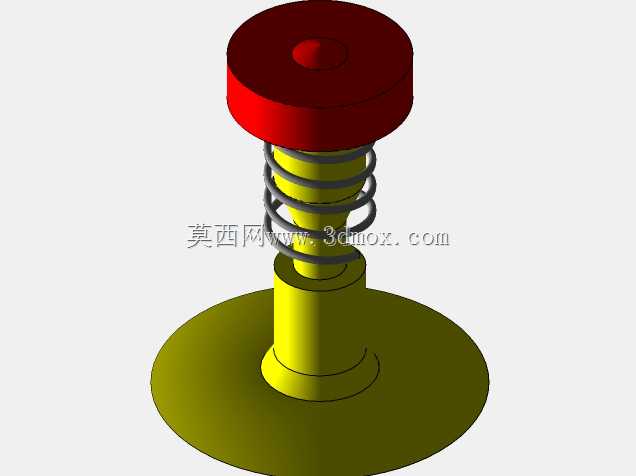

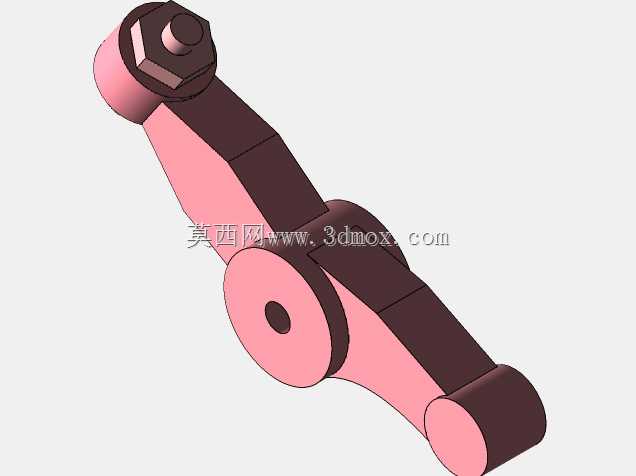

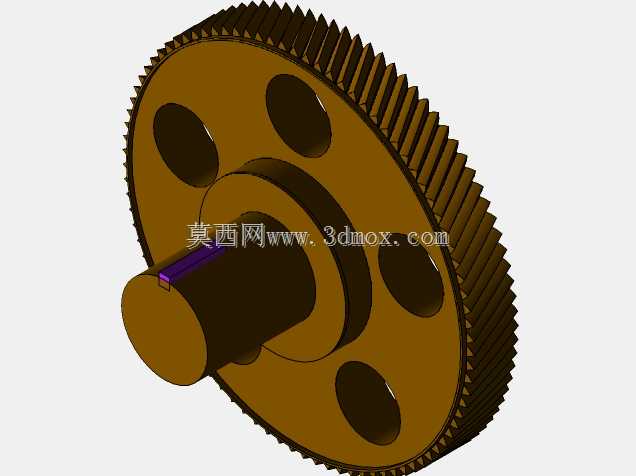

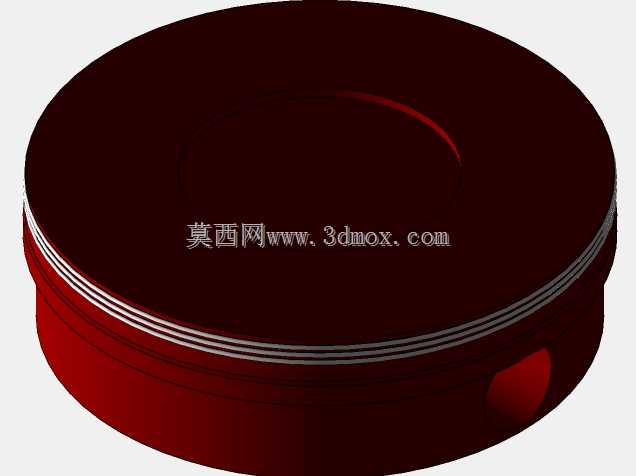

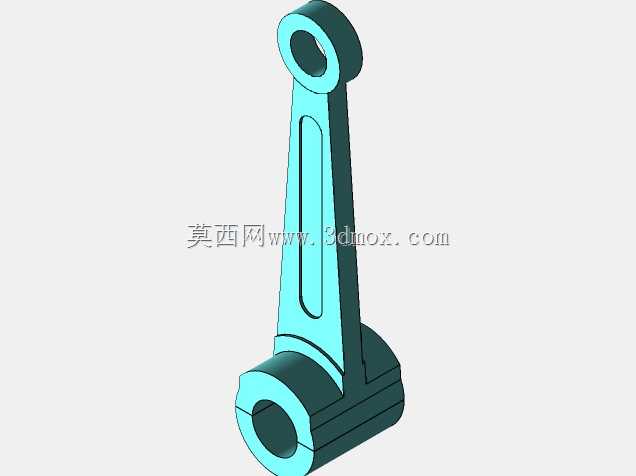

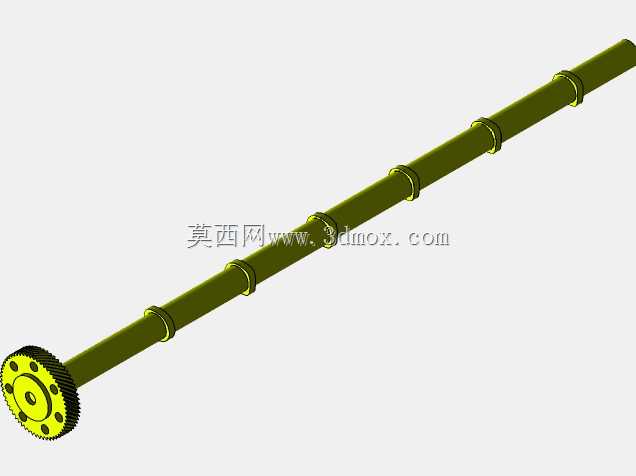

　　活塞组件部分，每个活塞对应配置两道气环与一道油环的环槽结构，活塞销采用全浮式设计的安装边界，连杆大头采用斜切口分型，匹配大扭矩输出下的连杆螺栓受力需求，可在不拆缸体的情况下完成活塞连杆组的装配与检修。配气机构部分采用顶置气门布局，每个气缸对应进排气两个气门，气门弹簧的座圈定位、气门导管的安装位都做了精确还原，凸轮轴通过正时结构与曲轴前端同步联动，保证气门开闭时机与活塞运动位置的精准匹配，避免气门与活塞发生运动干涉。

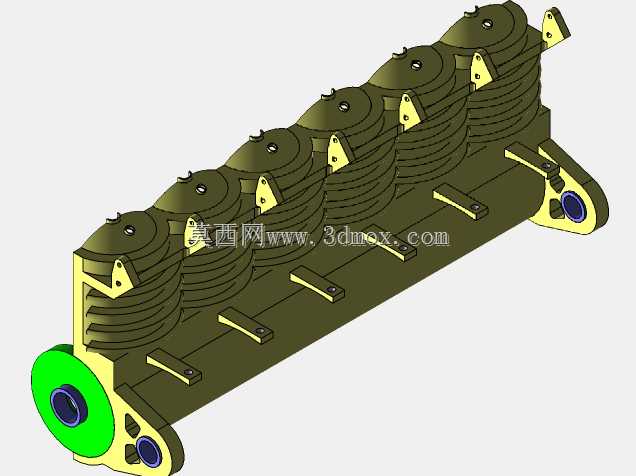

　　缸体部分采用直列一体式缸体结构，六个气缸沿曲轴轴向等距排布，缸体侧壁预留了冷却水套的流通空间，可满足大负荷工况下的散热需求，缸体下端的曲轴轴承盖采用独立定位结构，每个轴承盖对应两个主轴承螺栓，保证曲轴支撑刚度，避免高转速下曲轴发生挠曲变形。后端的飞轮安装位预留了定位销孔与螺栓孔阵列，可匹配不同直径的飞轮与离合器总成，适配手动、自动不同类型的变速箱对接需求。

　　从安装边界来看，这套结构的整体轴向尺寸、缸心距参数都参考了量产中大排量直列六缸柴油发动机的通用设计规范，发动机悬置的安装点位在缸体两侧做了凸台预留，可直接对接三点式或四点式悬置结构，满足整车或发电机组的安装定位需求。建模过程中所有运动部件都保留了合理的装配间隙，活塞与缸壁的配合间隙、曲轴轴颈与轴瓦的间隙、气门与气门导管的间隙都符合实际工程设计的公差范围，直接导入运动仿真软件即可完成曲柄连杆机构的运动学模拟，验证活塞行程、气门升程、配气相位等核心参数的匹配合理性。

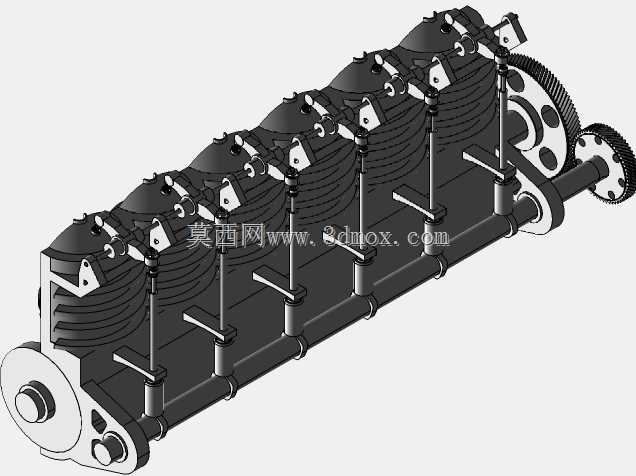

　　对于结构设计从业者而言，这套数模可直观展示直列六缸发动机的层级装配关系，从前端轮系、曲柄连杆组、配气机构到缸体本体的装配逻辑完全符合实际生产的装配流程，可帮助设计人员理解动力总成的空间布局约束，在进行整车动力舱布置、附属部件设计时规避干涉风险；对于教学场景而言，拆分后的组件可单独展示每个零件的结构形态，结合运动仿真可直观演示四冲程发动机的进气、压缩、做功、排气四个冲程的循环过程，相比二维原理图更具具象参考价值。

　　需要注意的是，这套数模重点还原了发动机的核心运动结构与主体缸体部分，外围的进排气歧管、燃油喷射系统、冷却系统外接管路、电气附件等未做完整建模，在进行整机完整设计时可基于现有缸体的安装接口拓展对应外围组件，现有结构的安装面、螺栓孔位都预留了通用设计余量，可适配不同功率调校版本的外围部件拓展需求。
