透明缸体铰接式液压缸结构设计

　　在液压传动系统的实际选型与结构设计工作中，执行元件的安装适配性、动作可靠性始终是结构工程师需要优先考量的核心指标，这款铰接式液压缸的三维结构设计，正是针对中小负载直线往复驱动场景完成的具象化结构方案，可直接用于液压系统的原理验证、安装干涉校核以及非标设备的结构配套设计。从实际应用场景来看，这类双铰接安装的液压缸，常被用于工程机械的工作装置姿态调整、自动化生产线的工装夹紧与位移驱动、农业机械的执行机构动作输出、物流设备的举升与翻转动作实现，区别于法兰安装、脚座安装的刚性固定油缸，双铰接结构可以抵消安装过程中存在的小角度同轴度偏差，避免活塞杆在伸出收回过程中承受额外的径向偏载，大幅降低密封件的偏磨风险，延长元件的实际使用寿命。

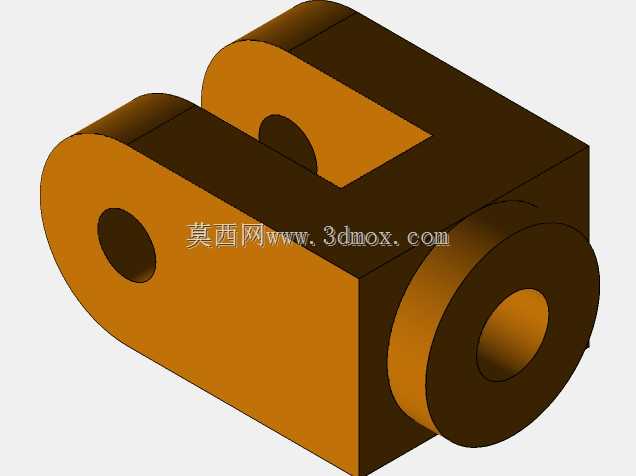

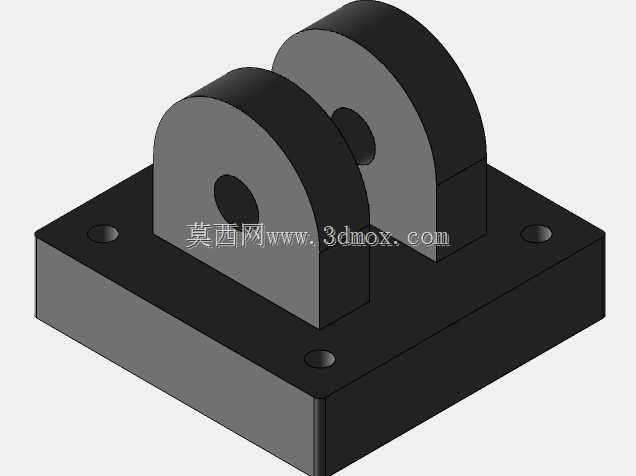

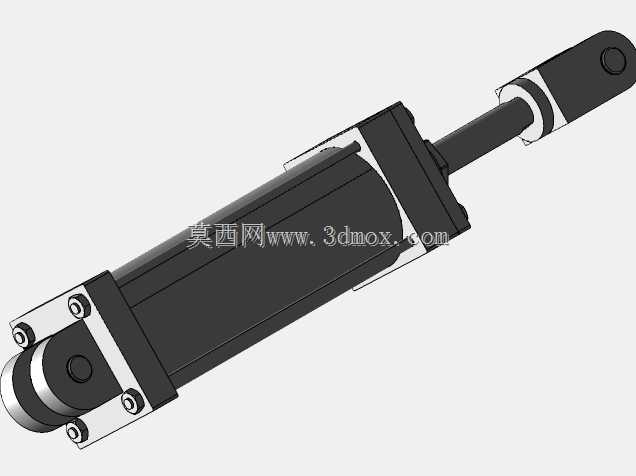

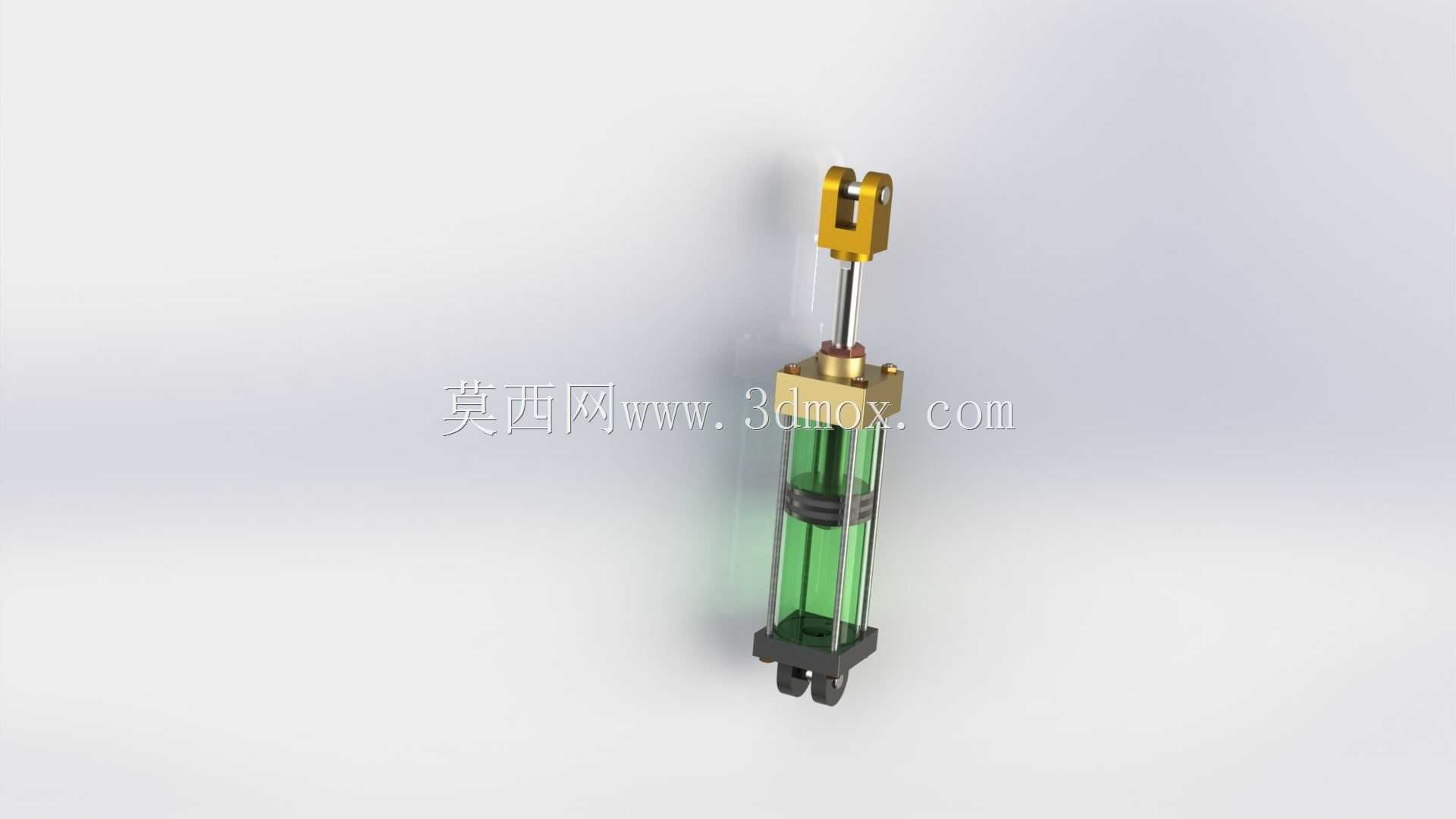

　　从功能特性层面拆解，这款油缸采用了单杆双作用的结构设计，缸筒部分做了透明化的结构展示处理，能够直观呈现内部活塞、活塞杆、密封组件、导向套的装配关系，在做液压原理教学、装配工艺演示时，可以清晰展示压力油作用在活塞两端面积差上产生推力的工作过程，也能直观看到活塞在缸筒内部的行程范围，避免实际选型时出现行程预留不足导致的机构撞缸问题。油缸的上下两端均采用铰接耳环结构，上端耳环用于连接被驱动的负载端，下端耳环用于固定在设备的机架支座上，耳环内预留了销轴安装孔位，安装时可以根据实际连接需求配置自润滑轴承或者铜套，降低铰接位置的转动摩擦阻力，同时避免铰接位置出现锈蚀卡滞的问题。

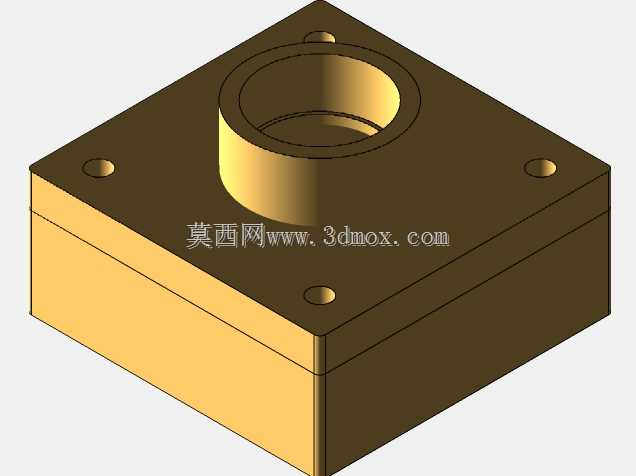

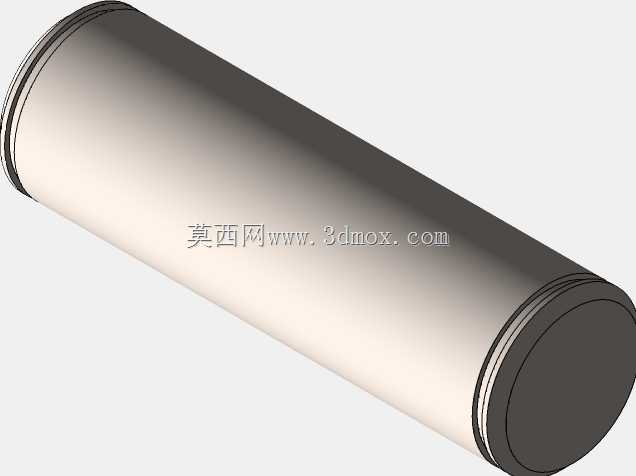

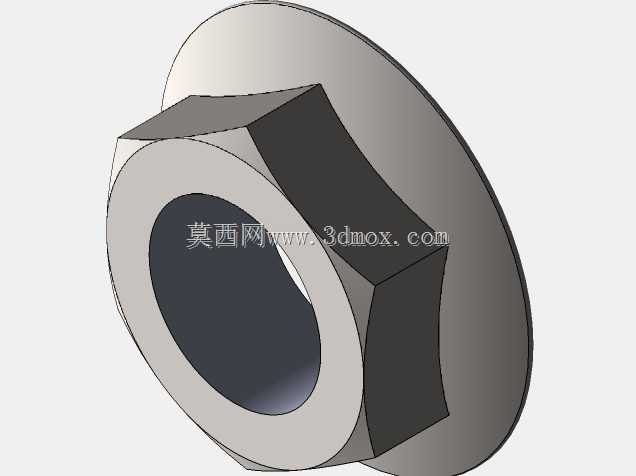

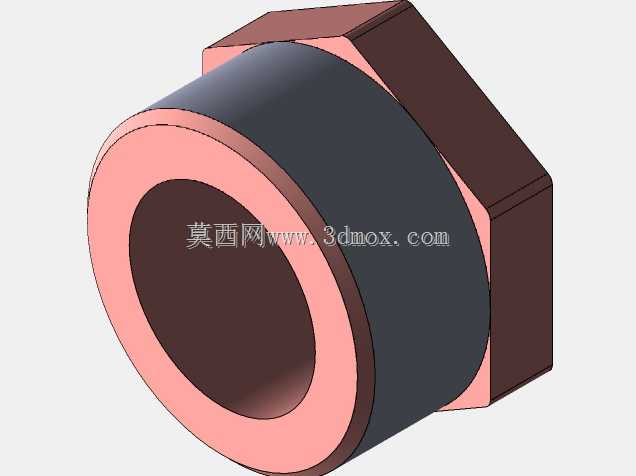

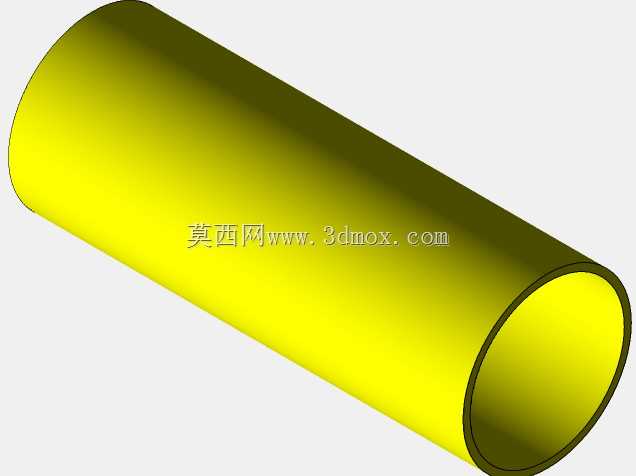

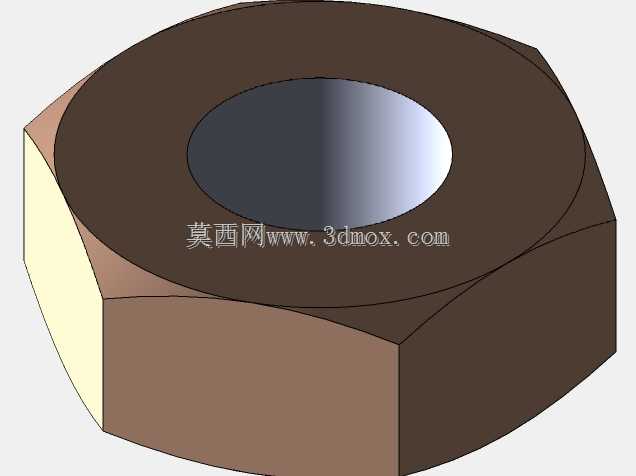

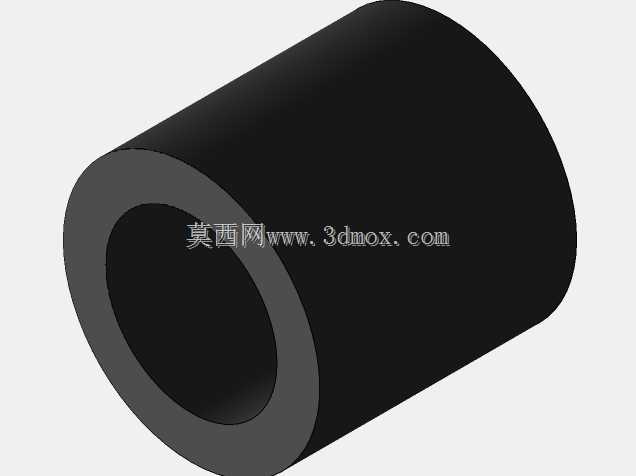

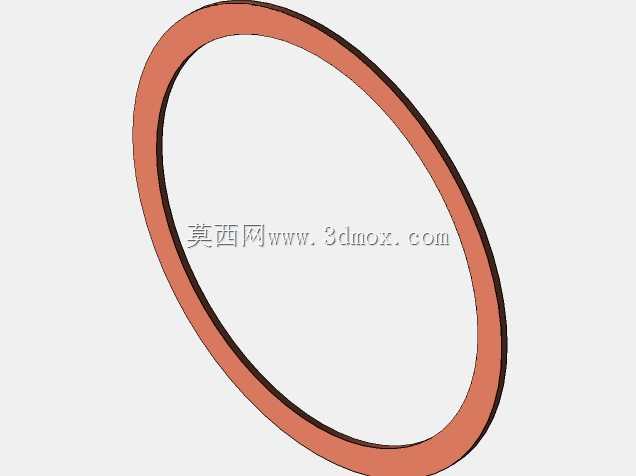

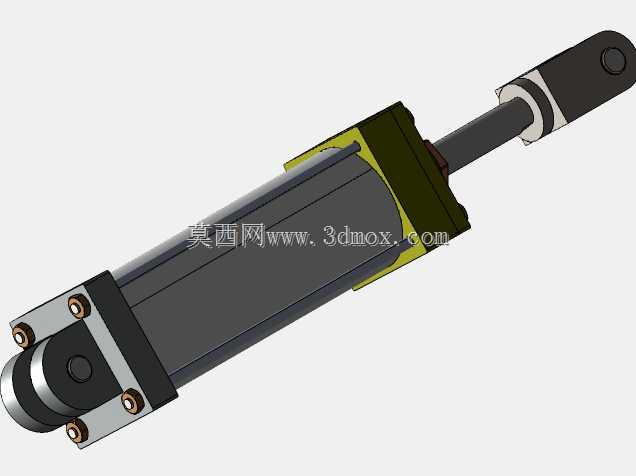

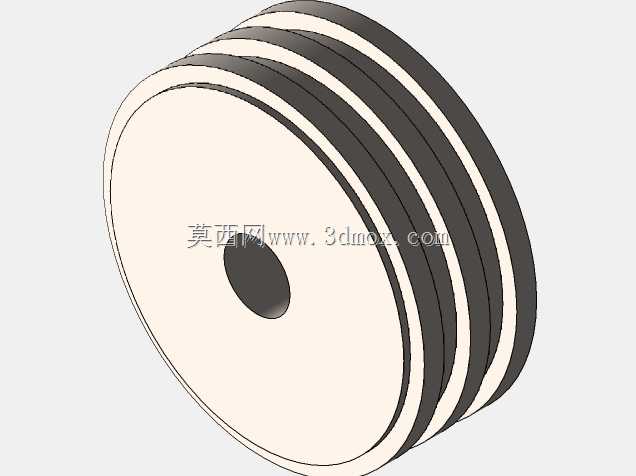

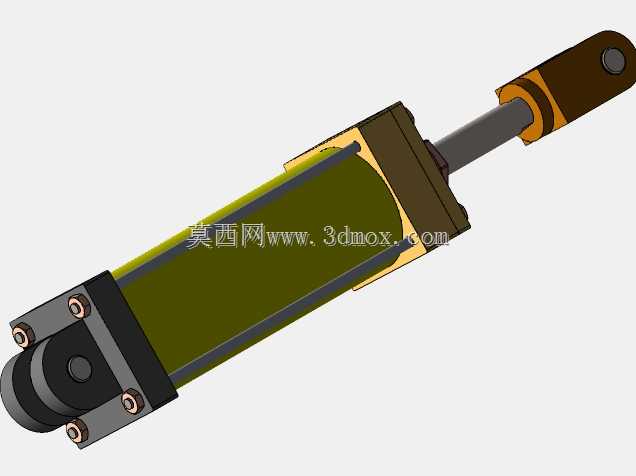

　　在设计思路的落地层面，这款油缸的结构设计充分考虑了实际加工与装配的工艺性：缸筒与上下端盖的连接采用了拉杆式紧固结构，四根均布的拉杆穿过端盖的安装孔，通过端部的螺母锁紧实现端盖与缸筒的密封压紧，这种结构相比焊接式缸筒，加工难度更低，后期维护时拆解更换密封件也更加方便，不需要做焊缝的切削处理，适合小批量定制化的液压油缸生产场景。活塞杆的伸出端配置了导向套与防尘圈结构，导向套采用铜基合金材质，既可以为活塞杆提供稳定的径向支撑，也能在活塞杆往复运动时减少表面的磨损，防尘圈则可以阻挡外界的粉尘、金属碎屑进入缸筒内部，避免杂质刮伤密封件或者拉伤缸筒内壁。活塞位置配置了双向密封与导向环，既可以保证活塞上下两腔的压力油不会出现内泄，也能避免活塞与缸筒内壁直接接触出现金属摩擦，降低油缸运行过程中的爬行、异响问题。

　　从外形尺寸与安装边界来看，这款油缸的整体结构紧凑，铰接点的中心距在活塞杆完全收回时处于最小尺寸状态，完全伸出时的总长度为最小安装距加上额定行程长度，选型时需要提前核算设备上安装位置的空间余量，不仅要预留油缸完全收回时的轴向空间，还要预留耳环铰接转动时的径向摆动空间，避免油缸动作过程中与周边的管线、结构件出现运动干涉。缸筒的外径尺寸决定了油缸的推力输出能力，在相同系统压力下，缸径越大能够输出的推拉力就越大，设计选型时需要根据负载的实际重量、动作时的摩擦阻力、运动加速度带来的惯性力综合核算所需的缸径与杆径，避免出现推力不足导致的动作卡顿，或者选型过大造成的成本浪费与空间占用。另外，油缸的进出油口设置在靠近上下端盖的位置，油口的连接螺纹采用标准公制细牙螺纹，方便与标准液压油管、管接头进行连接，布管时需要预留足够的管线弯曲半径，避免油缸摆动过程中油管出现过度弯折导致的通流面积减小或者油管破损问题。

　　在实际的三维建模过程中，这款模型的所有配合尺寸都按照液压元件的通用设计规范做了公差预留，比如活塞杆与导向套的配合间隙、活塞与缸筒的配合间隙、密封件的安装槽尺寸都符合液压气动用密封件的安装标准，导入到设备总装模型中时，可以直接做装配干涉检查、运动仿真模拟，验证油缸在整个行程范围内的动作是否顺畅，铰接点的转动角度是否满足机构的动作需求，不需要再对模型的基础结构做额外的尺寸修正，能够大幅缩短非标设备设计过程中液压执行元件的建模周期，也能为后续的液压系统选型、BOM清单统计提供准确的结构参考。
