卧式承压储水罐体结构设计方案

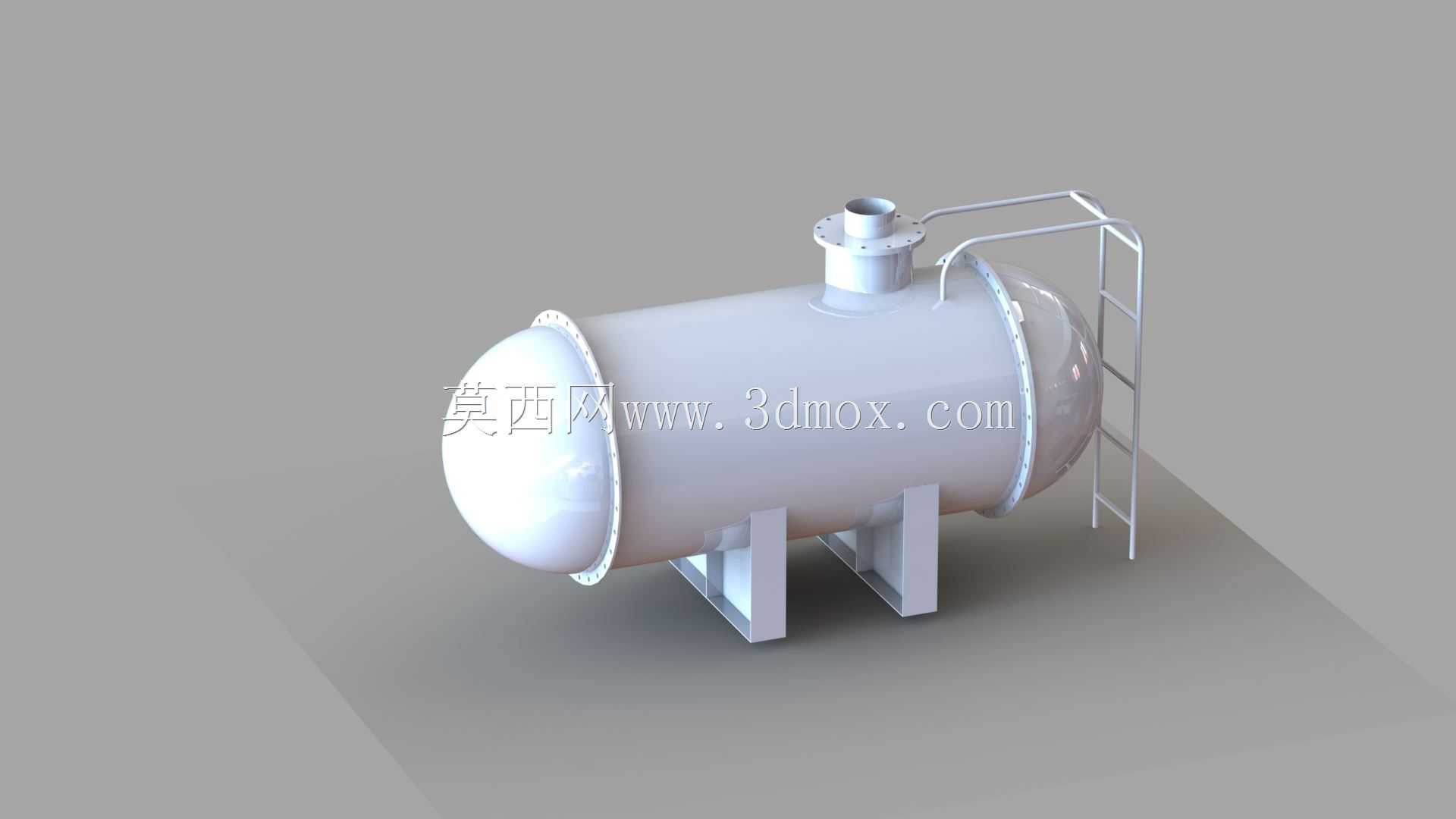

　　在工业生产配套、厂区供水系统、中小型工艺循环水站的场景中，卧式储水罐体是应用占比极高的静设备类型，相较于立式储罐，它的重心更低，对安装基础的承重均匀性要求更宽松，尤其适合场地竖向空间受限、需要布置在车间辅房或露天平台边缘的工况。这套罐体结构采用两端标准椭圆形封头的筒体构型，筒体段为等直径薄壁圆筒结构，封头与筒体采用法兰螺栓连接的可拆结构，而非焊接固定，这种设计主要考虑到后期内部检修、防腐层补做、内壁清洁作业的操作空间需求，不需要在筒体额外开设大尺寸人孔时，拆开端部封头就能获得足够的进出通道。

　　罐体顶部设置的带颈法兰接口，是作为进出水主管道、溢流管道或者排气管道的连接位，颈段高度经过核算，能够避免法兰连接螺栓与顶部爬梯的安装空间产生干涉，接口法兰的密封面采用突面形式，适配常规中低压工况下的橡胶垫片或缠绕垫片密封需求，满足常温储水工况下的无渗漏要求。顶部沿筒体轴向布置的直爬梯，采用圆钢弯折成型的梯步与侧边护栏结构，爬梯下端与筒体上表面的预焊支座通过螺栓固定，不需要满焊破坏筒体壁面的防腐涂层，爬梯的护栏高度符合常规工业设备操作防护要求，人员攀爬至顶部进行阀门操作、液位计检修时能够获得足够的防护支撑。

　　罐体底部采用双鞍式支座作为支撑结构，两个支座的间距经过载荷分布核算，既保证筒体在满水状态下的弯曲应力处于材料许用范围内，也避免支座间距过小导致筒体局部剪切应力集中，支座的底板预留了地脚螺栓安装孔，能够直接与混凝土基础上的预埋螺栓配合固定，安装时不需要额外焊接过渡连接件，降低现场施工的工作量。支座的立板与筒体接触的位置，采用与筒体外径完全匹配的弧形接触面，保证支撑载荷能够均匀传递到筒壁，不会出现局部点接触导致的壁面变形问题。

　　从安装边界来看，这套卧式罐体的轴向总长度包含两端封头的外伸长度，径向最大尺寸为筒体直径加上顶部接口、爬梯的外伸高度，安装时需要在罐体两端预留至少一倍封头直径的操作空间，满足端部法兰拆卸、封头吊装移出的作业需求；罐体侧面需要预留管道安装的操作空间，尤其是爬梯所在的一侧，不能布置其他高度超过支座底板的固定设备，避免遮挡攀爬通道。在功能设计上，这套罐体除了常规的静态储水功能，端部可拆法兰的结构也让它能够适配临时储液、工艺介质中转的需求，只需要更换对应密封垫片就能兼容多数中性工业液体的存储要求。

　　建模过程中，筒体的壁厚按照常压储水工况的刚度要求选取，不需要额外做承压加厚处理，所有法兰连接位置的螺栓孔均采用圆周均布的标准排布，匹配对应公称直径的标准法兰尺寸参数，不需要单独定制非标准连接件，后期运维更换配件时可以直接采购标准件，降低备件成本。爬梯的梯步间距按照人体工程学的攀爬步距设置，每级梯步的圆钢表面做了滚花防滑处理的结构示意，实际生产时可以通过表面压花或者附加防滑纹提升攀爬安全性。鞍式支座的腹板与底板之间设置了加强筋板，避免满水载荷下底板出现翘曲变形，筋板的布置方向与罐体轴向垂直，能够有效传递纵向载荷到基础平面。

　　在实际选型应用中，这套结构可以根据具体的储水容积需求调整筒体段的轴向长度，不需要改变封头直径、支座结构、顶部接口的相对位置，模块化的结构设计能够快速衍生出不同容积规格的同系列产品，缩短设计改型的周期。需要注意的是，若用于存储有温度的热水介质，需要在其中一个鞍式支座的底板位置设置滑动结构，补偿筒体热胀冷缩产生的轴向位移，避免温度应力拉坏地脚螺栓或者连接管道；常温储水工况下则可以将两个支座都做固定安装，不需要额外设置滑动副。
