巴哈亚洲电视配套前转向节结构

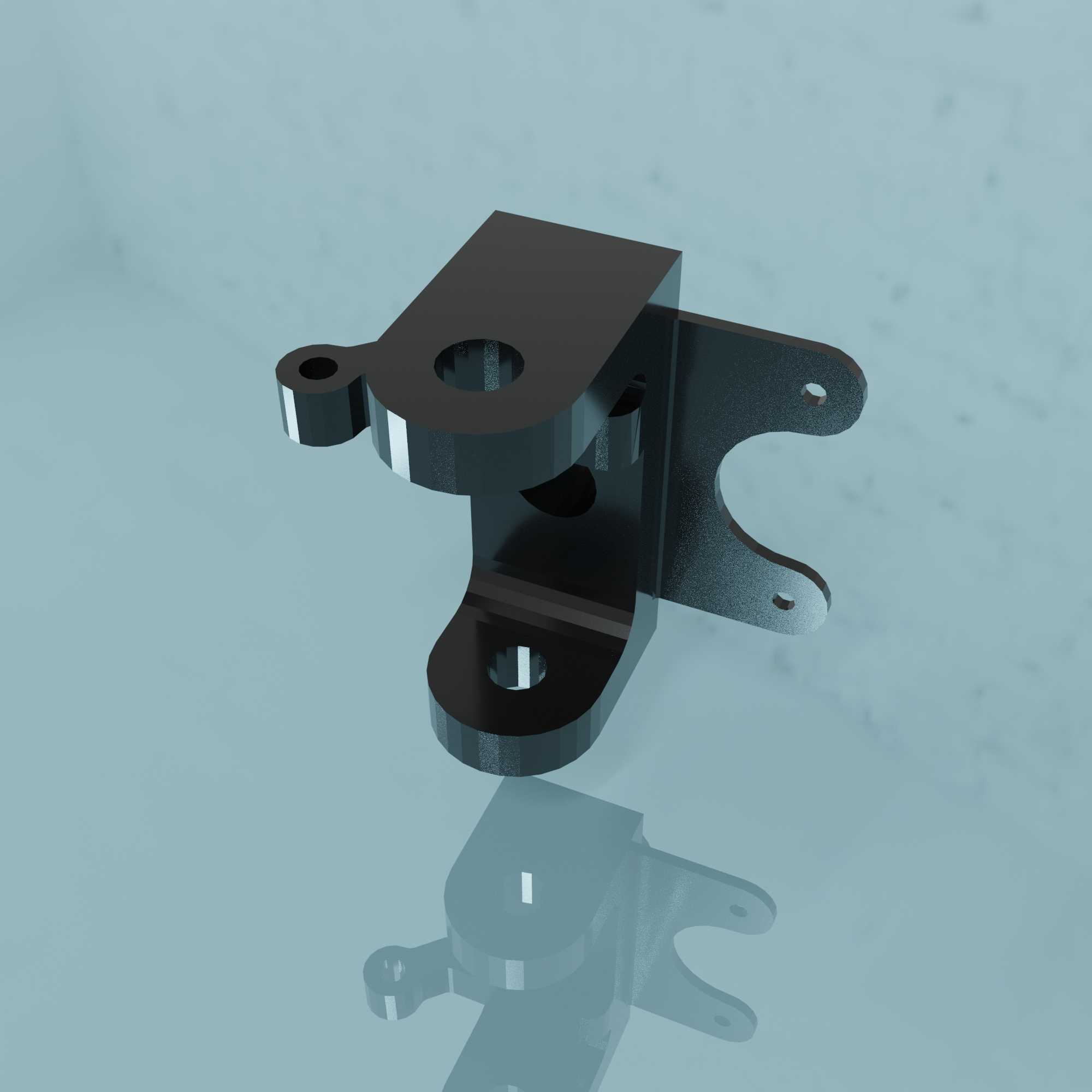

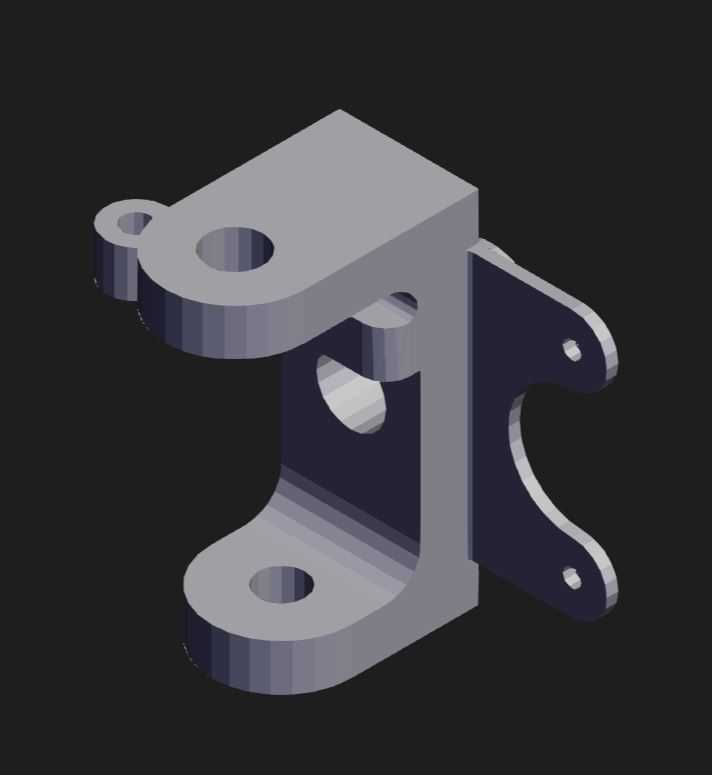

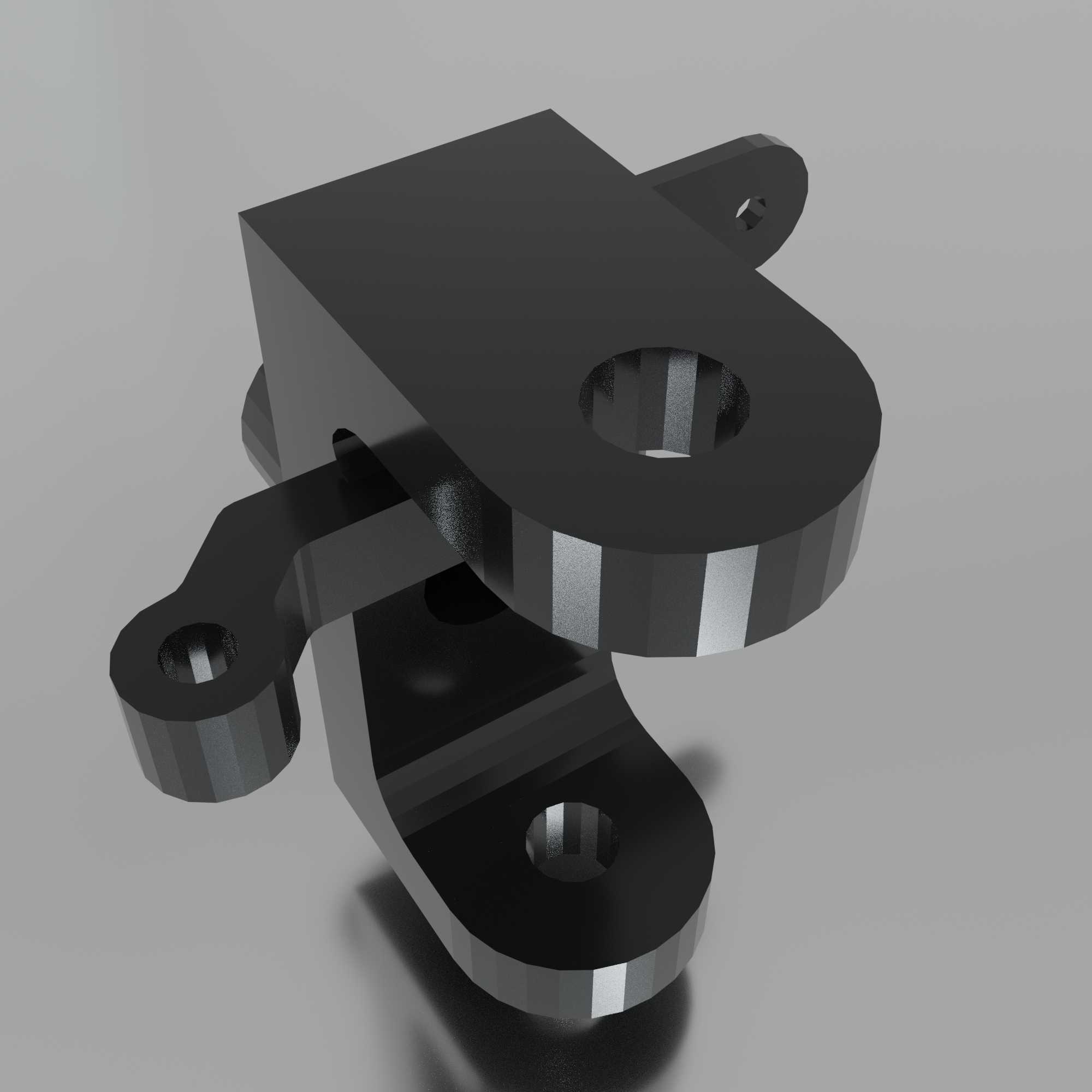

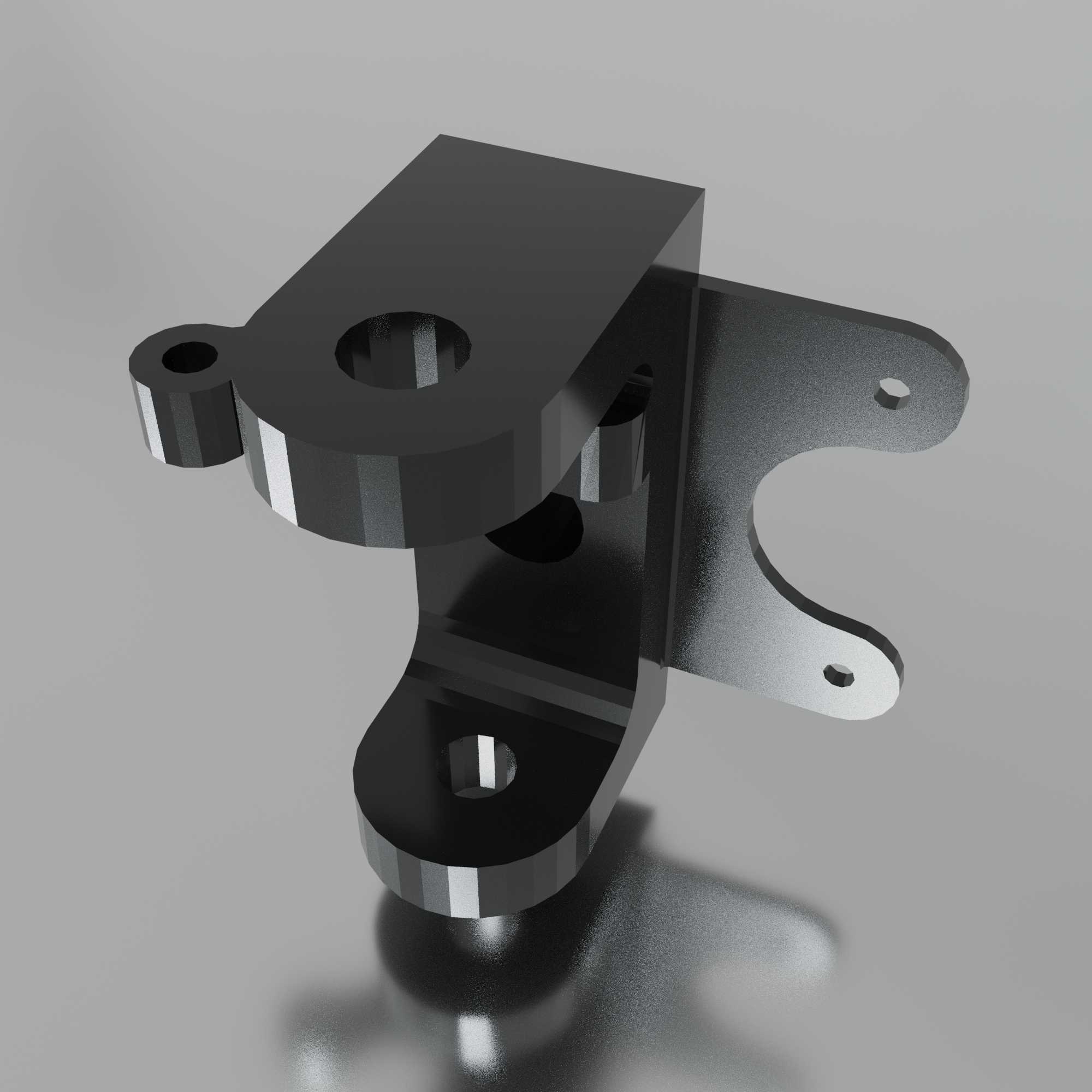

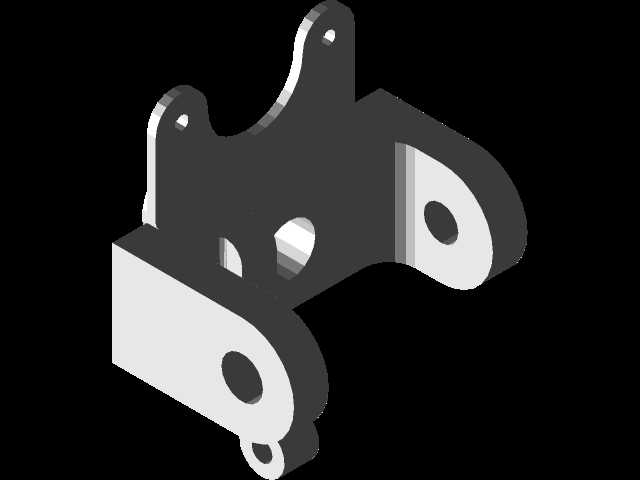

在巴哈赛事的全地形车辆结构中，前转向节是连接悬架、转向拉杆与轮毂单元的核心受力构件，这款适配亚洲电视巴哈赛车的前转向节，在设计阶段就充分考虑了非铺装路面行驶时的复杂载荷工况。从实际装车场景来看，该部件安装于车辆前轮内侧位置，上部的双耳支架结构用于匹配悬架上摆臂的球头安装位，下部的单耳凸台对应下摆臂连接点，侧方延伸出的带孔支耳则用于固定转向拉杆球头，三个安装点位的空间角度经过反复校核，确保转向过程中轮跳与转向动作不会发生运动干涉，阿克曼转角特性符合巴哈赛事低速急转向的操控需求。

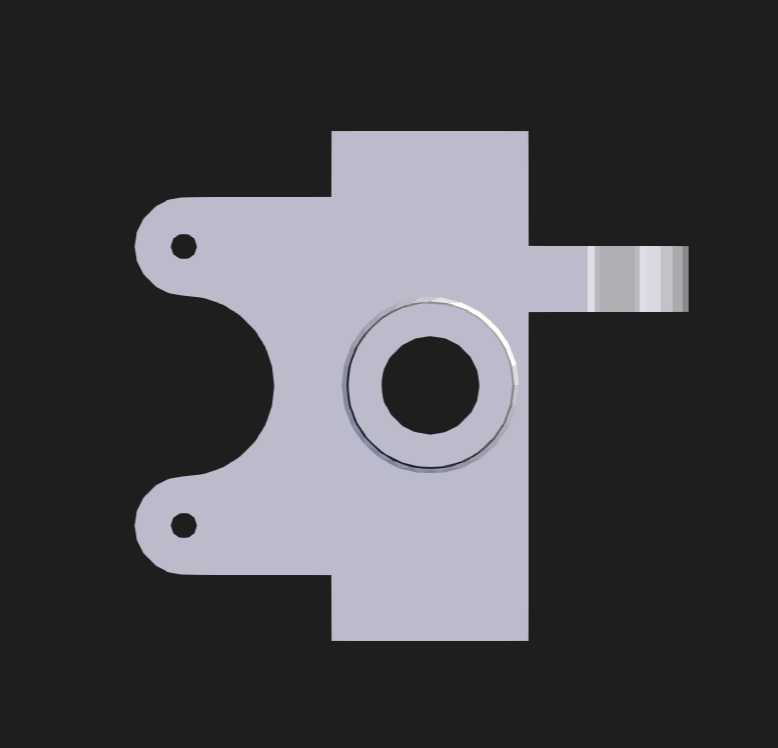

设计过程中优先考虑了构件的受力传递路径，主体采用一体化弯折加切削成型的结构思路，避免多零件拼接带来的应力集中问题，主体安装面的大尺寸通孔用于穿过轮毂主轴，周边的沉孔结构用于固定轮毂轴承座，保证主轴安装后的同轴度公差控制在合理范围内，避免行驶过程中出现轮毂偏摆的问题。上部支耳的衬套安装孔做了加厚处理，因为车辆飞跃落地时，上摆臂传递的冲击载荷会直接作用在这个位置，加厚的凸台结构可以提升局部抗冲击强度，避免长期使用后出现孔位变形、衬套松旷的问题。

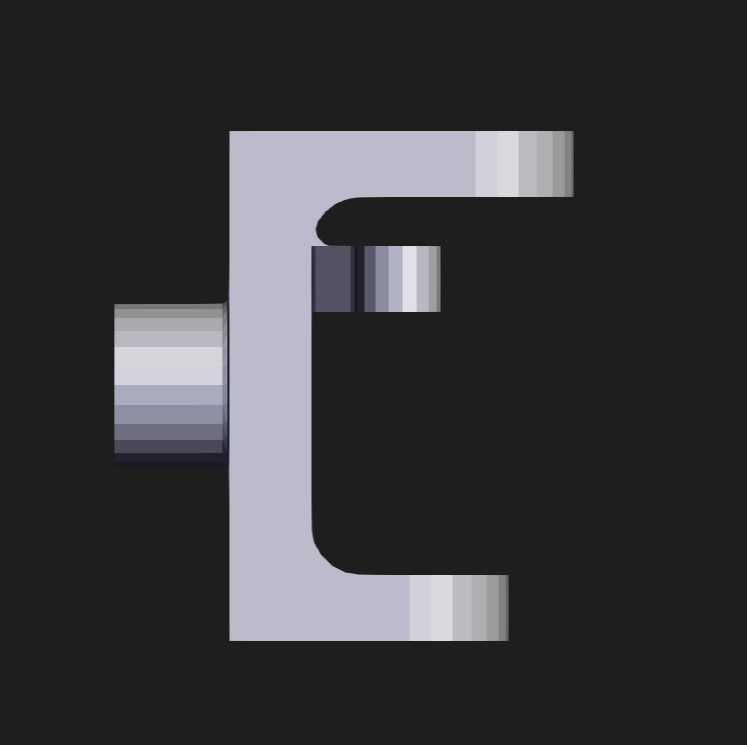

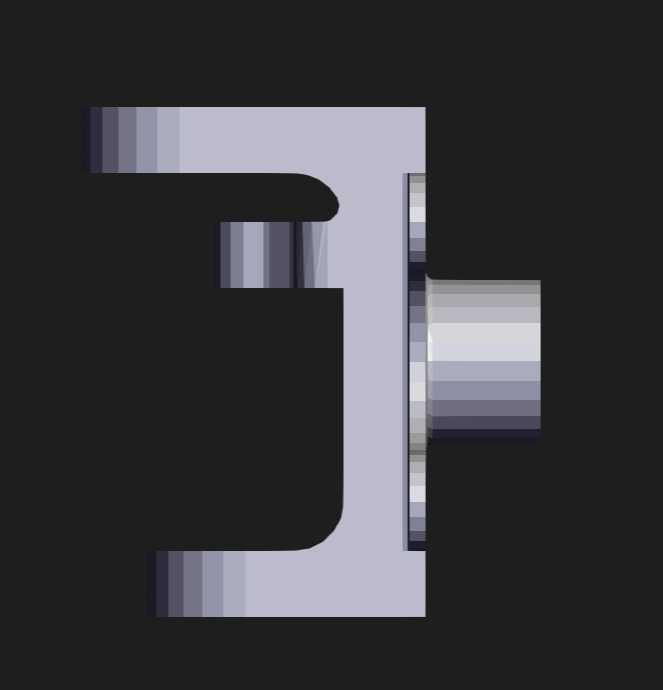

从安装边界来看，该转向节的整体轮廓完全适配巴哈赛车前轮舱的预留空间，侧方转向支耳的伸出长度经过精确计算，既保证转向拉杆的力臂长度满足转向力矩需求，又不会在车轮大角度转向时与轮胎、刹车卡钳发生剐蹭。下部凸台的安装孔轴线与上部双耳孔的轴线平行度公差严格控制，保证上下摆臂安装后运动轨迹一致，避免出现悬架卡滞的问题。构件表面做了发黑防锈处理，适配户外赛事多泥水、多扬尘的使用环境，减少后期维护的工作量。

在实际使用过程中，该转向节需要同时传递纵向的加速制动力、侧向的转向向心力以及垂直方向的冲击载荷，所以在结构设计时对各个受力截面的厚度做了针对性优化，在非主要受力区域做了适当的减重挖槽，在保证整体结构强度满足赛事冲击要求的前提下，尽可能降低簧下质量，提升悬架的响应速度。转向支耳的两个安装孔位做了同轴度校验，保证转向拉杆安装后动作顺畅，不会出现卡滞导致的转向回正力异常问题。主体背板的弯折角度经过多轮动力学仿真验证，确保在极限冲击载荷下，构件的变形量处于弹性变形区间，不会发生塑性断裂失效，保障赛事过程中的行驶安全。

不同于民用车辆的转向节设计，巴哈赛事用的转向节不需要考虑过多的舒适性调校冗余，所有结构设计都围绕强度、可靠性、轻量化三个核心目标展开，这款转向节的各个安装孔位都预留了足够的衬套压装余量，方便后期维护时更换磨损的衬套，不需要整体更换构件，降低赛事运维成本。构件的边缘位置都做了倒角处理，避免安装维护过程中尖锐边角划伤操作人员，同时也减少应力集中点，提升构件的疲劳寿命。在实际装车测试中，该转向节可以适应砂石路、泥泞路、陡坡等多种巴哈赛事常见路况，连续长时间大强度行驶后，各个安装孔位的变形量都在设计允许范围内，没有出现开裂、松旷等失效问题，完全满足赛事使用需求。
