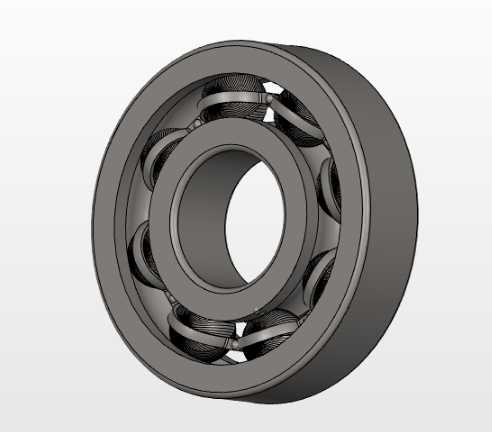

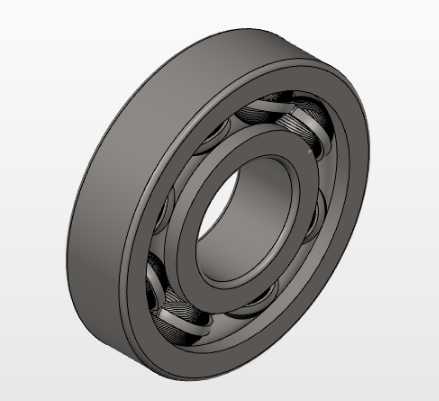

Catia构建的深沟球滚珠轴承结构

　　在各类旋转传动场景里，这类深沟球结构的滚珠轴承是应用覆盖最广的支撑部件，从普通民用家电的电机输出端，到工业输送线的辊筒支撑位，再到中小型机床的主轴辅助支撑段，都能见到同结构轴承的身影。它的核心作用是承接旋转轴的径向载荷，同时可承受一定比例的轴向载荷，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的动力损耗，也能减少轴颈位置的磨损量，延长整套传动机构的服役周期。

　　做这个结构的三维建模时，首先要明确各部件的装配约束关系：内圈要和轴颈形成过盈配合，因此内圈的内径尺寸公差要按照基孔制的配合要求设定，安装时通过热装或者压装的方式固定在轴上，随轴同步旋转；外圈则是和设备的轴承座孔形成过渡配合，多数工况下外圈保持固定状态，部分特殊传动结构里也会设计成外圈随部件转动的形式。内外圈的滚道曲率要和滚珠的球面曲率匹配，滚道的沟曲率半径通常取滚珠直径的0.515到0.52倍，这个参数区间既能保证滚珠和滚道有足够的接触面积承载载荷，又不会因为接触面积过大导致滚动摩擦阻力升高。

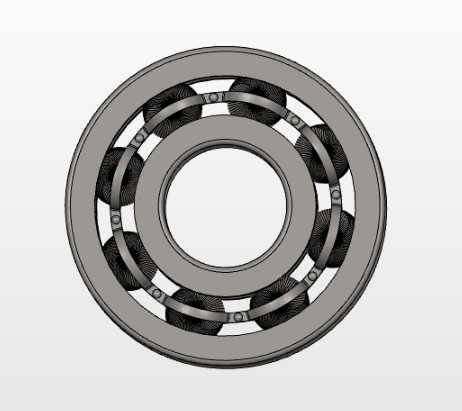

　　保持架的设计是这类轴承建模的细节重点，图中采用的是浪形冲压保持架，两个半片保持架通过铆钉铆合，把每颗滚珠均匀分隔在兜孔内，避免滚珠在运转过程中互相挤压碰撞，同时保证所有滚珠沿滚道圆周方向均匀分布，让载荷能均匀分摊到每颗滚动体上。兜孔的间隙要控制在合理范围，间隙过小会卡滞滚珠的自由滚动，间隙过大则会导致滚珠运转时出现窜动，引发额外的振动和噪音。

　　从安装边界来看，这类轴承的轴向定位通常靠轴肩和轴承座孔的挡肩实现，建模时要注意内圈的倒角尺寸要大于轴肩的圆角半径，外圈的倒角也要匹配座孔挡肩的圆角，避免安装时出现干涉，导致轴承无法装到位。同时要预留出润滑结构的空间，不管是采用脂润滑还是油润滑，都要保证润滑剂能顺利进入滚道和滚珠的接触区域，形成稳定的油膜降低接触应力。

　　在实际选型应用中，这类结构的轴承适用于中高转速、中等载荷的工况，相比滚子轴承，它的极限转速更高，运转精度更容易保证，同时安装维护的难度更低，不需要复杂的预紧调整结构就能获得不错的旋转精度。建模过程中要注意各部件的装配间隙，内圈、滚珠、外圈、保持架之间不能出现静态干涉，同时要预留出运转时的热膨胀间隙，避免长时间工作温升后部件膨胀导致轴承卡滞抱死。另外，密封结构的搭配也需要在装配设计时提前考虑，在粉尘或者潮湿的应用场景下，要在轴承两侧加装防尘盖或者接触式密封圈，防止外界杂质进入滚道破坏接触表面，也避免内部的润滑剂泄漏污染周边的传动部件。
