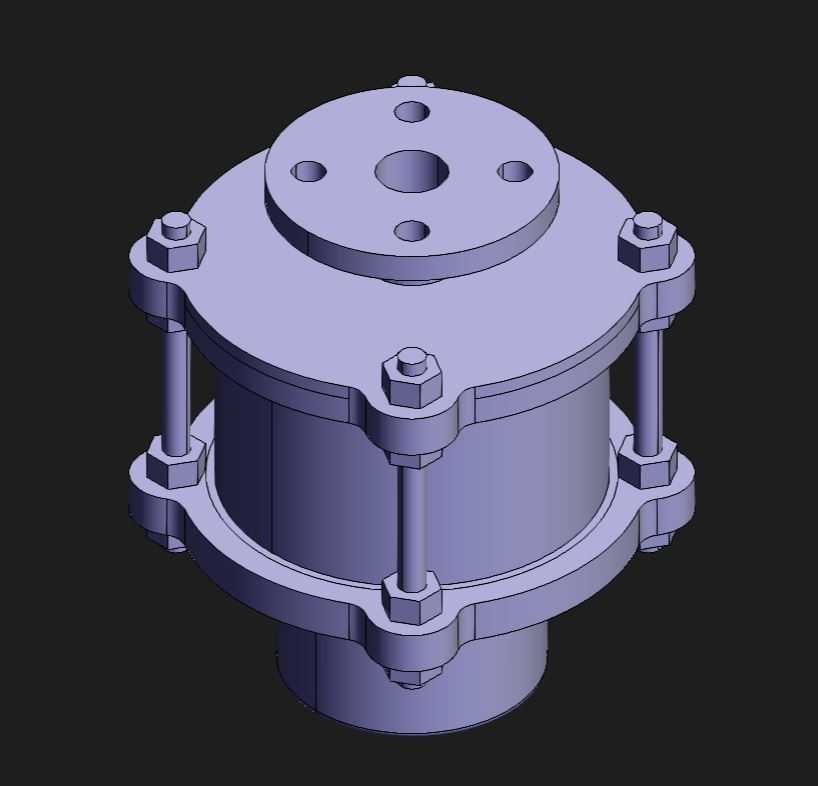

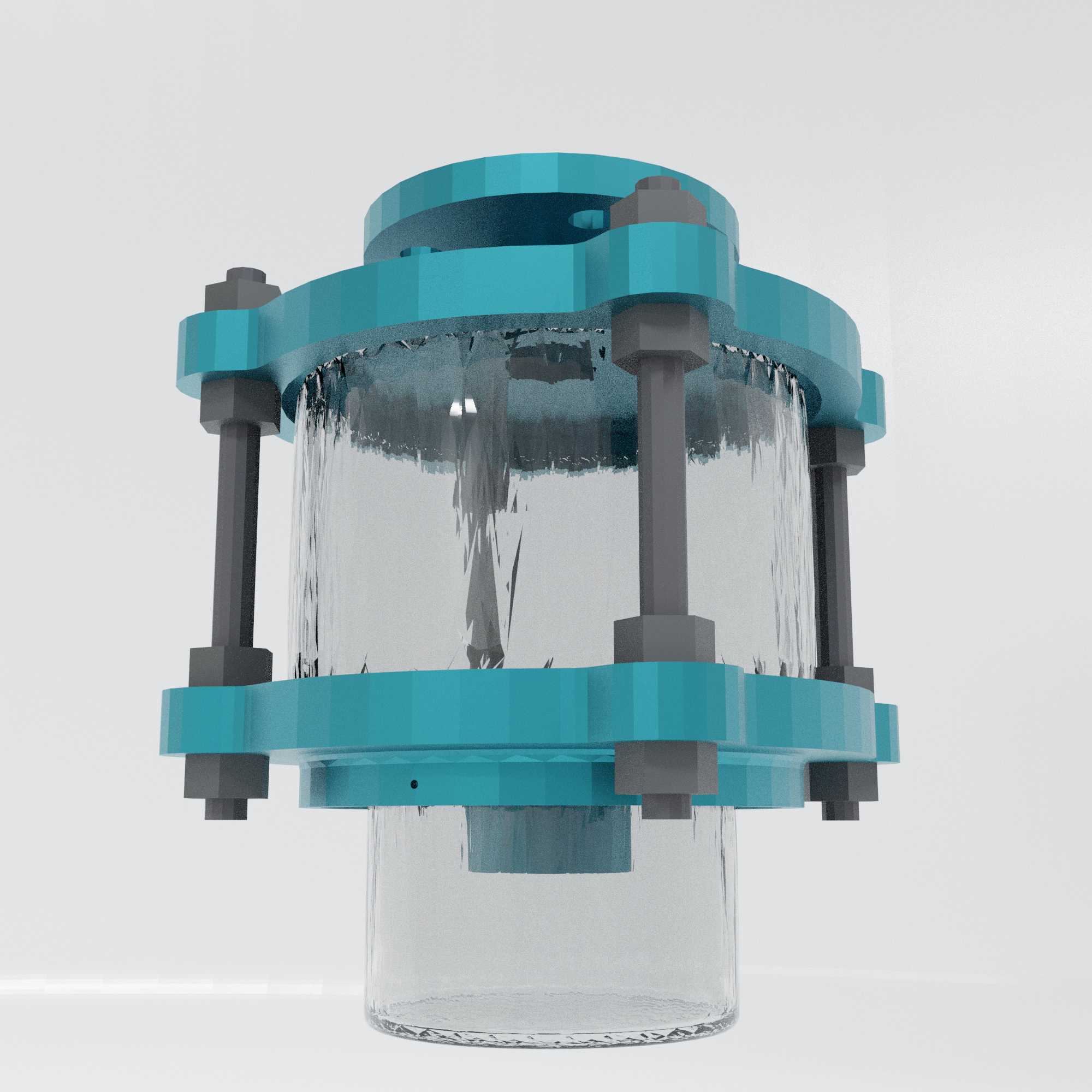

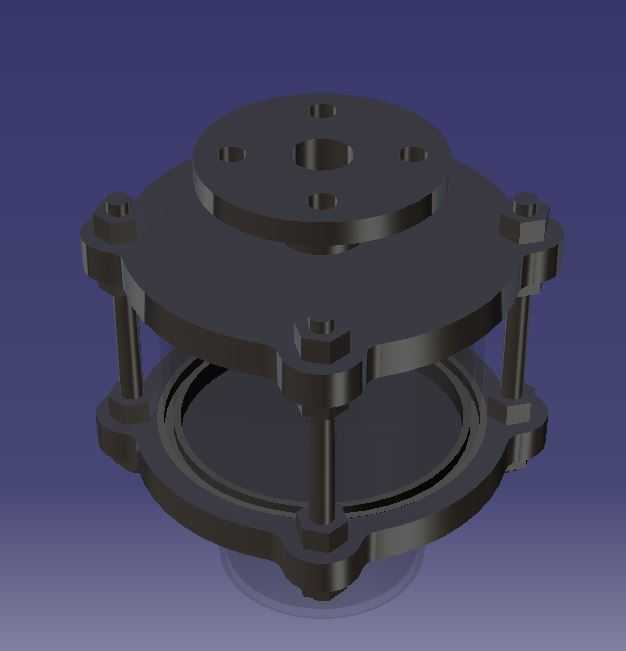

油浸式变压器配套法兰式通气管结构

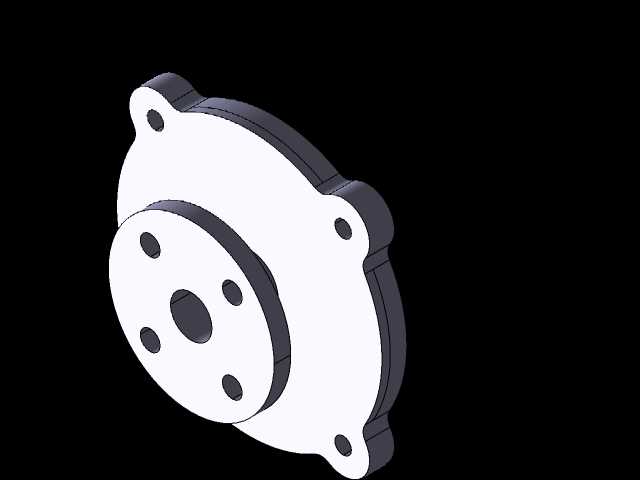

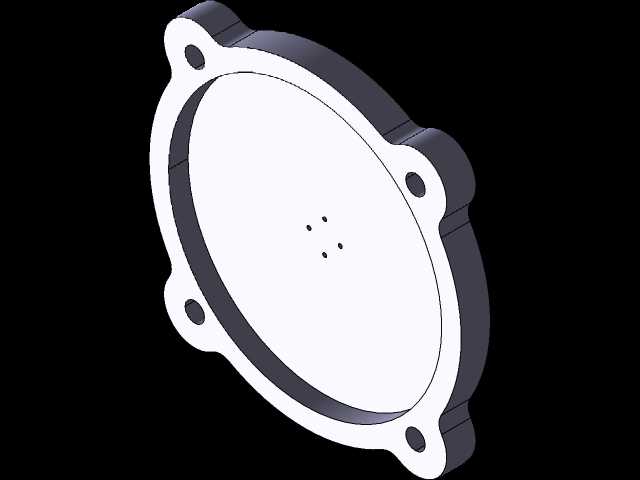

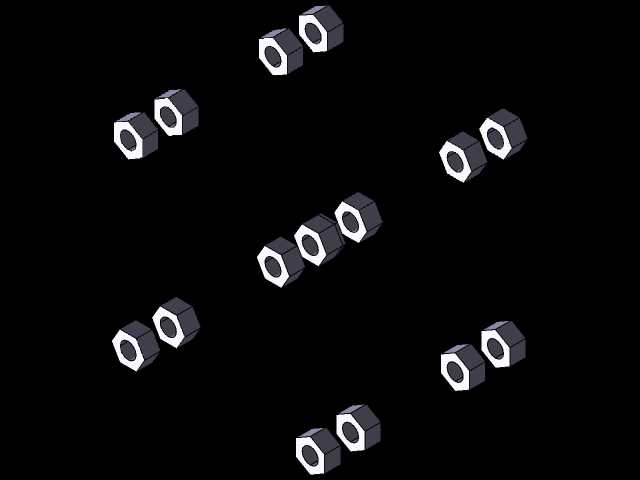

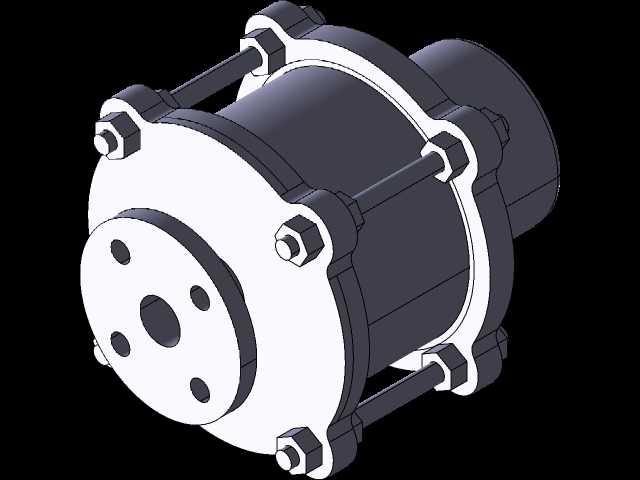

　　在油浸式电力变压器的运维体系中，油箱上部的通气管是平衡油箱内外压差、阻隔外界杂质与水汽进入绝缘油腔的核心配套部件，本次呈现的结构采用上下对称法兰夹装透明视筒的设计，完全适配中小型配电变压器的油箱顶部安装场景。从实际工况需求出发，这类通气管需要同时满足压差导通、液位可视、密封可靠三个核心要求，设计阶段首先要匹配变压器油箱顶部的安装开孔尺寸，上下法兰的螺栓孔采用圆周均布设计，单组法兰配置6根六角头螺栓配套防松螺母，螺栓的光杆段长度刚好覆盖上下法兰、密封垫、视筒的总装厚度，避免螺栓过长导致的安装干涉或过短造成的预紧力不足。上下法兰采用同规格铸造铝合金材质，表面做阳极氧化处理，既降低部件自重，也能适应户外变电站的湿热、盐雾环境，

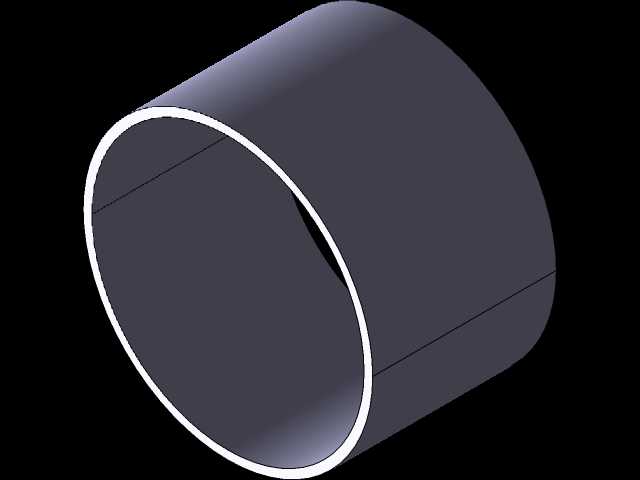

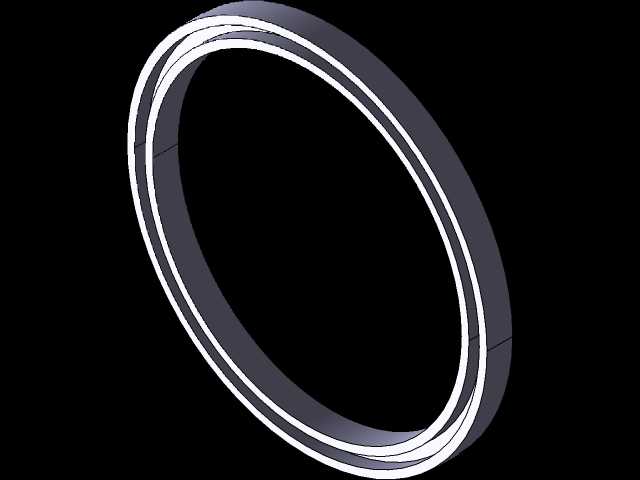

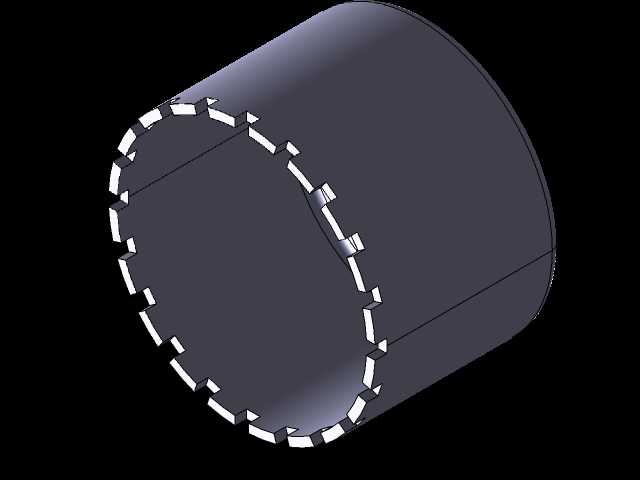

　　法兰与透明视筒的接触面开有环形密封槽，内嵌耐油丁腈橡胶密封圈，当螺栓按对角顺序逐步拧紧到规定扭矩时，密封圈产生均匀的弹性形变，完全填充法兰与视筒之间的微观间隙，杜绝绝缘油渗漏以及外界潮气侵入的风险。中间的透明视筒采用高硼硅玻璃材质，除了作为气流通道的侧壁，还能直观观察到变压器运行过程中是否出现绝缘油上涌、呼吸器硅胶受潮变色后粉尘带入的情况，运维人员站在地面就能直接判断通气管内部的状态，不需要登高拆解部件，大幅降低日常巡检的工作量。视筒下方的延伸段直接对接油箱顶部的通气接口，接口处同样采用锥面密封结构，和油箱本体的焊接管座配合时不需要额外添加密封填料，仅靠锥面的金属贴合加密封圈就能实现可靠密封。

　　设计过程中特意将上下法兰的外缘做了圆弧倒角处理，避免安装过程中尖锐边角划伤施工人员的绝缘手套，同时法兰的厚度经过强度校核，在变压器内部出现短时过压、压差达到0.15MPa的极端工况下，法兰不会产生塑性形变，螺栓的预紧力也能维持密封面的贴合状态，不会出现密封失效的问题。安装边界方面，该通气管的整体外径控制在220mm以内，总高度不超过280mm，安装时只需要在变压器油箱顶部预留直径100mm的对接管座，周围150mm范围内没有其他突出的套管、接线端子等部件即可完成装配，不需要对变压器原有结构做额外改动，既可以用于新变压器的出厂配套，也能作为老旧变压器通气管损坏后的替换备件。气流通道的设计上，通气管内部没有设置多余的节流结构，

　　气流通过的有效截面积不小于7000平方毫米，完全满足变压器在昼夜温差大、负载波动导致绝缘油热胀冷缩时的快速呼吸需求，不会因为通流面积不足造成油箱内部出现正压或负压超限，影响变压器油箱的密封寿命。另外，上下法兰的螺栓安装位做了沉台设计，螺母拧紧后完全沉入沉台内部，不会突出法兰表面，既避免户外运行时螺母受到雨水直接冲刷造成锈蚀，也能防止巡检过程中人员误碰导致螺母松动。透明视筒的壁厚经过承压计算，选用8mm厚度的高硼硅玻璃，能承受0.3MPa的静压力而不破裂，同时玻璃的耐温范围覆盖-40℃到150℃，完全适应我国北方严寒地区冬季低温、南方夏季高温暴晒的户外运行环境，不会因为温度骤变出现玻璃开裂的问题。在实际选型匹配时，只需要核对变压器油箱顶部的对接管座外径、法兰安装孔的中心距两个参数，就能确认该通气管是否适配，不需要额外调整其他安装尺寸，部件的互换性较强，适合批量配套使用。
