变压器线圈绕制用鼓形成形辊结构

　　在配电变压器、特种工业变压器的线圈生产环节，绕组成形部件是决定线圈排布精度、层间绝缘贴合度的核心工装，本次呈现的鼓形辊状结构，正是卧式绕线机上配套使用的线圈压紧成形构件，主要作用是在绕线过程中持续对逐层缠绕的导线施加均匀径向压力，避免导线排布松散、层间错位，同时保证绕制完成的线圈内外径尺寸一致，减少后续套装铁芯时的修配工作量。

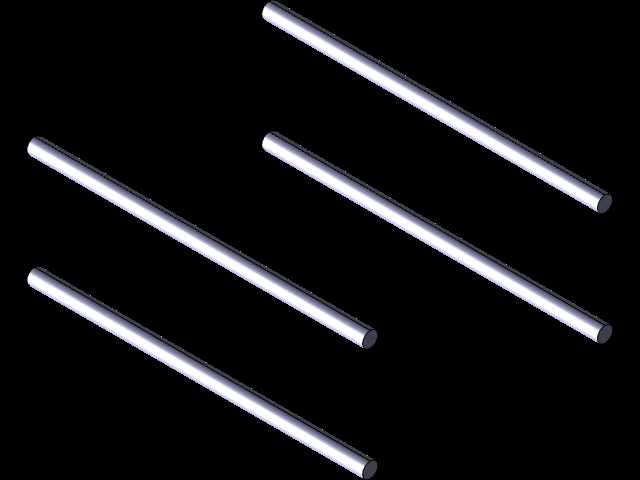

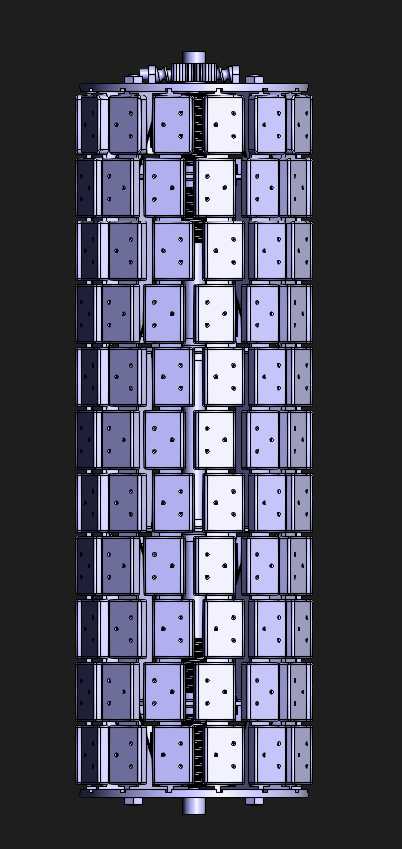

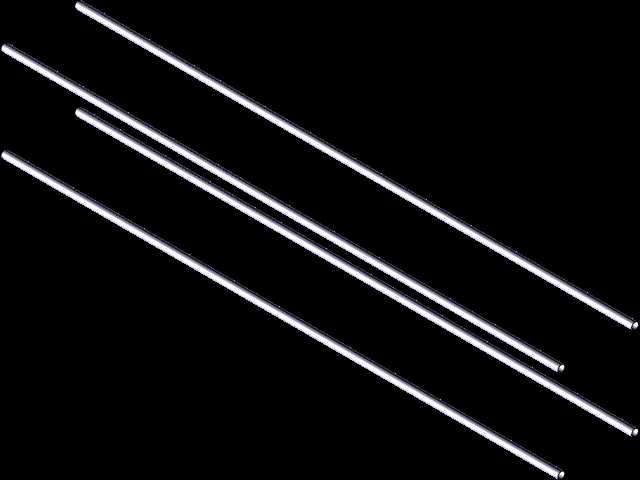

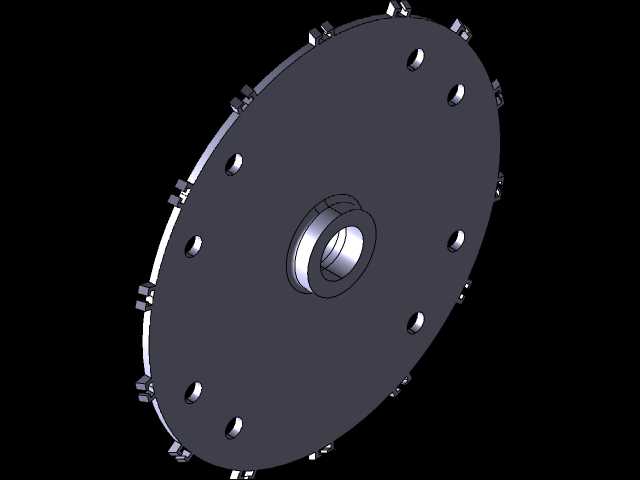

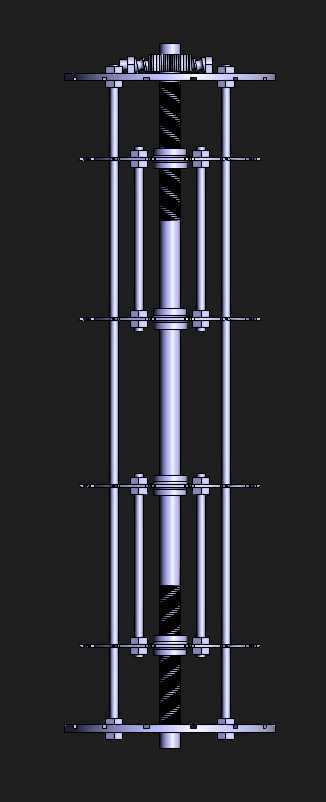

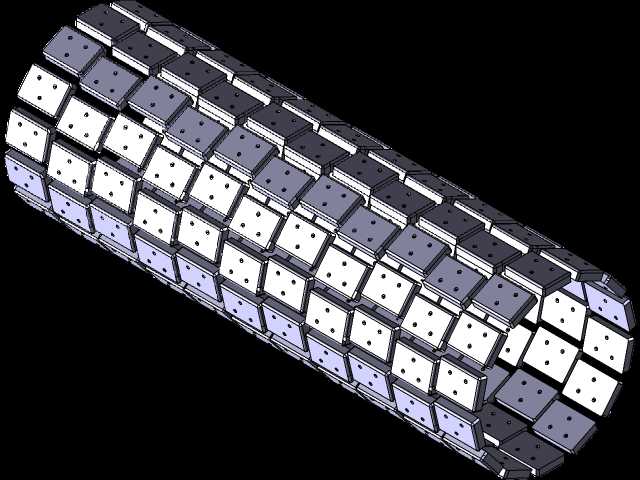

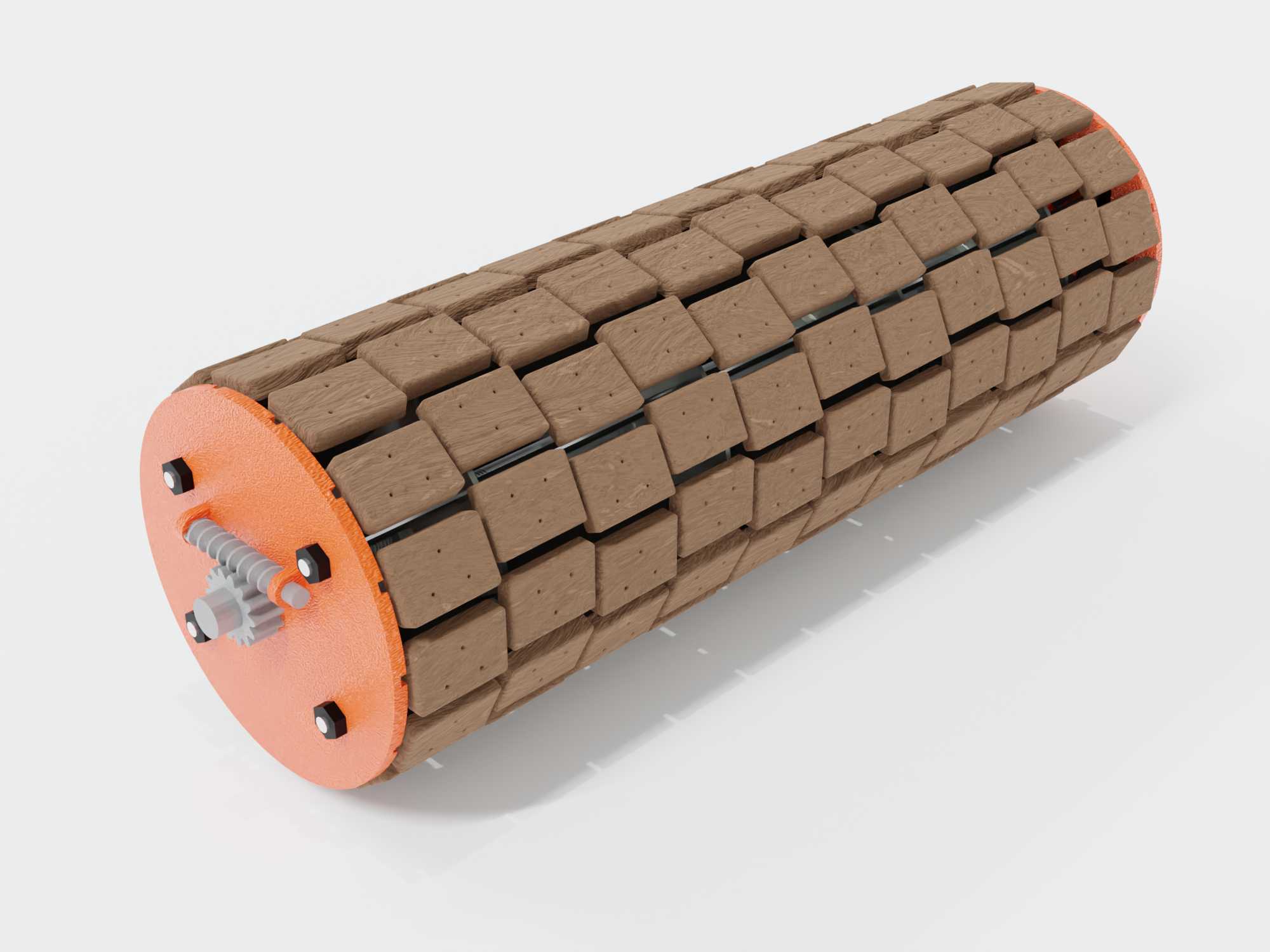

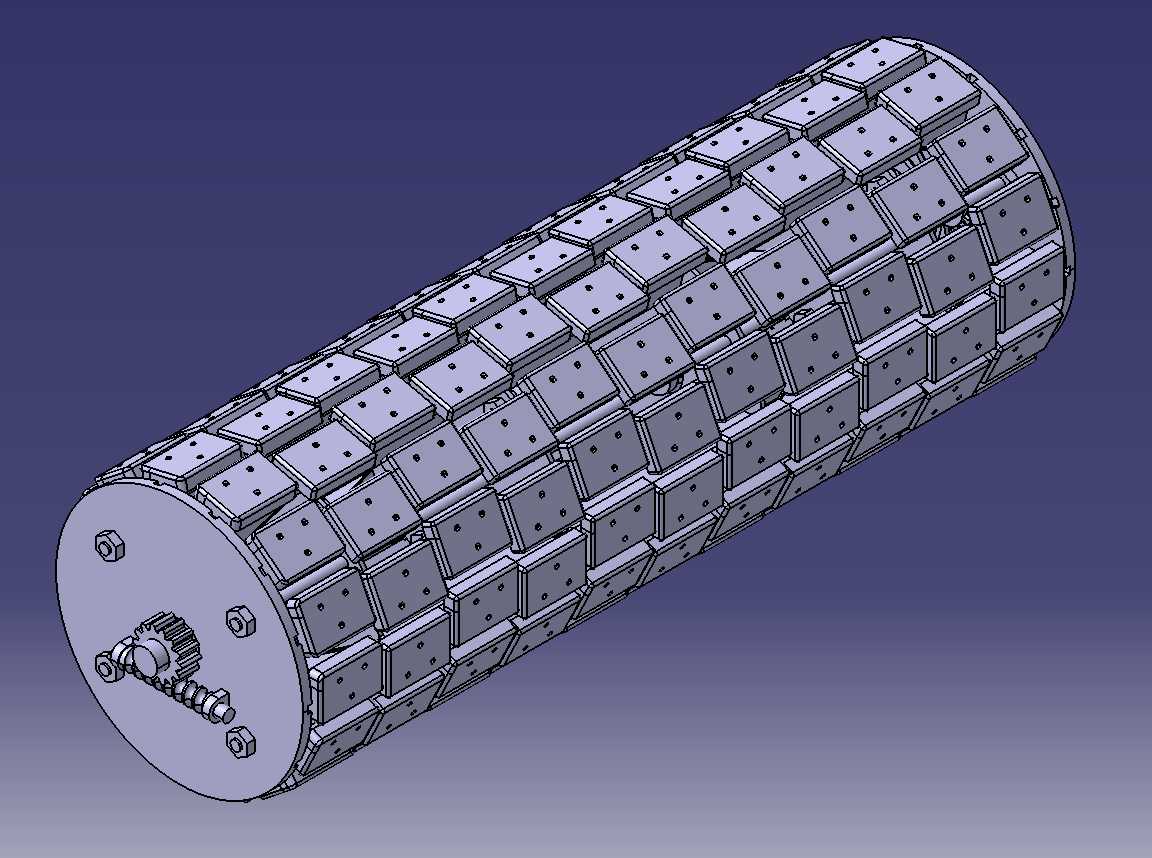

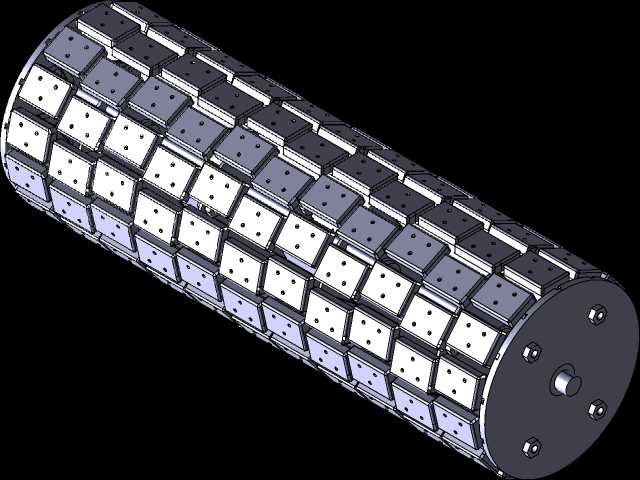

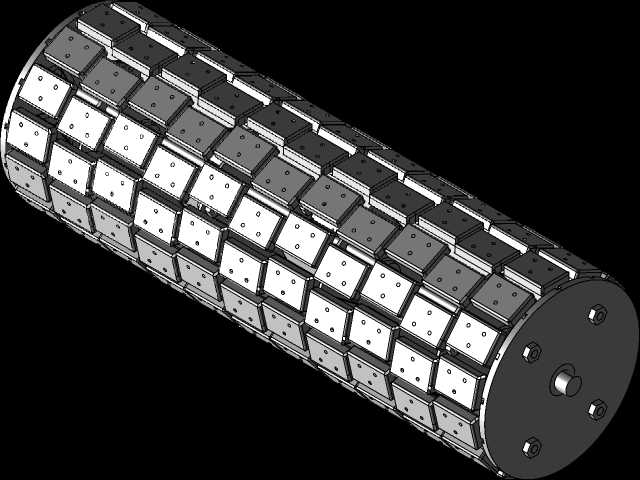

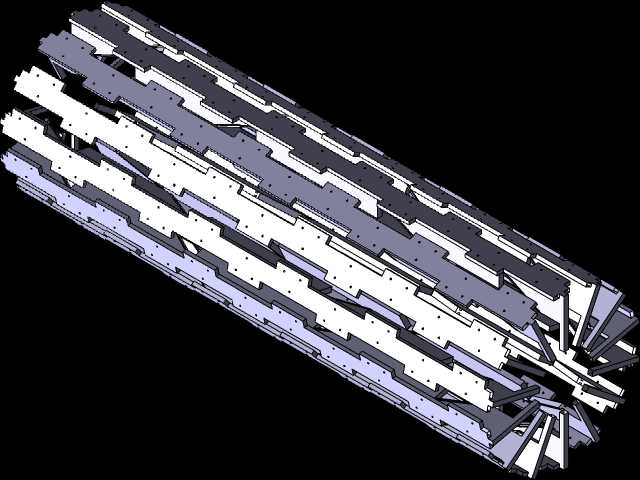

　　从结构设计逻辑来看，该构件采用两端法兰夹持模块化垫块的组合式结构，两端的圆形端板采用高强度工程塑料材质加工，端板上预留的沉头孔用于穿装紧固螺栓，将沿圆周排布的棕褐色耐磨垫块牢牢夹紧，形成连续的圆柱辊面；端板中心位置伸出的阶梯轴头，是整个构件的安装定位基准，轴头上加工的扁位与键槽结构，可与绕线机的摆臂支架配合，既保证辊子能随线圈绕制过程自由转动，又能避免辊子与支架之间出现相对滑动，保证压紧力传递稳定。沿圆周排布的耐磨垫块采用分段式设计，单块垫块的接触面做了微弧处理，拼接后形成的辊面并非完全光滑的整圆，而是带有均匀的微小凹槽，这种设计一方面可以减少辊面与导线绝缘层的接触面积，避免绕线过程中蹭破导线外层的绝缘漆，另一方面凹槽可以留存少量绕线过程中使用的绝缘蜡，降低辊面与线圈之间的摩擦阻力，防止导线被拖拽移位。

　　从实际应用场景出发，这类成形辊主要适配中小型干式变压器、油浸式配电变压器的低压线圈绕制作业，安装在绕线机的可调节摆臂上，摆臂可根据待绕线圈的设计外径调整压紧行程，辊子的压紧力通过摆臂上的配重块或者微调弹簧进行调节，针对不同线径的漆包线、纸包线，可以更换不同硬度的接触面垫块，避免压力过大压伤导线绝缘层，或是压力过小导致线圈绕制松散。在绕制多层圆筒式线圈时，该辊子会随绕线主轴的转动同步从动，每绕完一层导线，辊子会沿线圈轴向缓慢进给，将整层导线压实后再铺设层间绝缘纸，整个过程不需要人工手持压块反复敲打线圈，大幅降低绕线工序的人工劳动强度，同时能将线圈的径向尺寸公差控制在更小范围内，避免线圈绕制完成后出现鼓包、椭圆度过大的问题，减少后续真空浸漆、烘干工序的变形量。

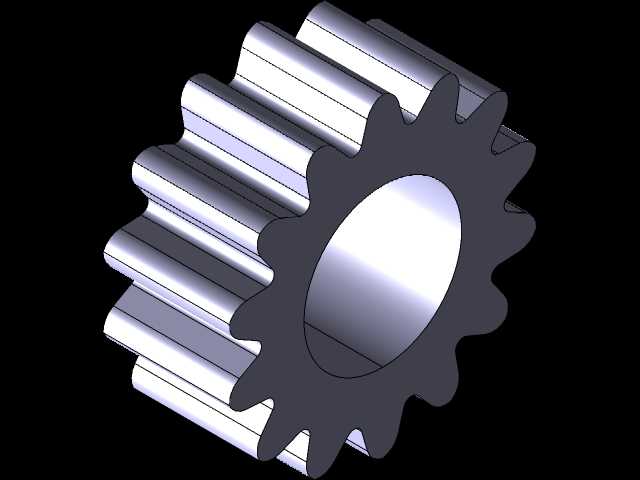

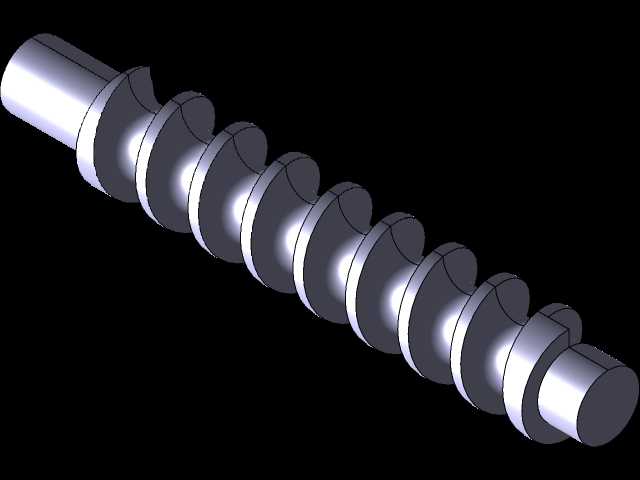

　　从安装边界与尺寸适配角度来说，该构件的整体长度根据常用变压器线圈的轴向高度设计，两端轴头的直径与伸出长度匹配通用卧式绕线机的支架安装孔位，不需要对现有绕线设备做额外改造即可直接换装；圆周方向的垫块磨损后可以单独拆卸更换，不需要整体报废整个辊子，能有效降低生产耗材成本。端板上预留的齿轮啮合结构，可与部分自动绕线机的轴向进给机构联动，实现绕线过程中压紧位置的自动随动，不需要人工手动调整摆臂位置，适配自动化绕线生产线的使用需求。在结构细节处理上，所有垫块的拼接缝隙控制在0.1mm以内，避免绕线过程中导线绝缘层被缝隙夹伤，端板的外边缘做了圆角倒钝处理，防止转动过程中剐蹭操作人员或是刮破线圈端部的绝缘包裹材料；中心轴头的配合面做了表面硬化处理，长期转动磨损后也不会出现轴头松旷的问题，保证压紧过程中辊面与线圈的接触压力均匀，不会出现局部压力过大压垮线圈导线，或是局部压力不足导致线圈松散的情况。

　　在实际生产验证中，采用这类组合式成形辊绕制的变压器线圈，线圈的填充系数比采用人工压块绕制的线圈高出5%左右，能有效缩小变压器的整体装配体积，同时线圈的层间贴合度更好，变压器运行过程中线圈的散热通道更均匀，能降低长期运行时的局部过热风险。针对不同绕制工艺的需求，还可以通过调整垫块的排布密度，改变辊面的接触压强，适配箔式线圈、多股并绕线圈等不同类型线圈的绕制成形需求，不需要更换整套压紧机构，具备较强的工艺适配性。
