乙醇罐车装卸停靠工位结构设计

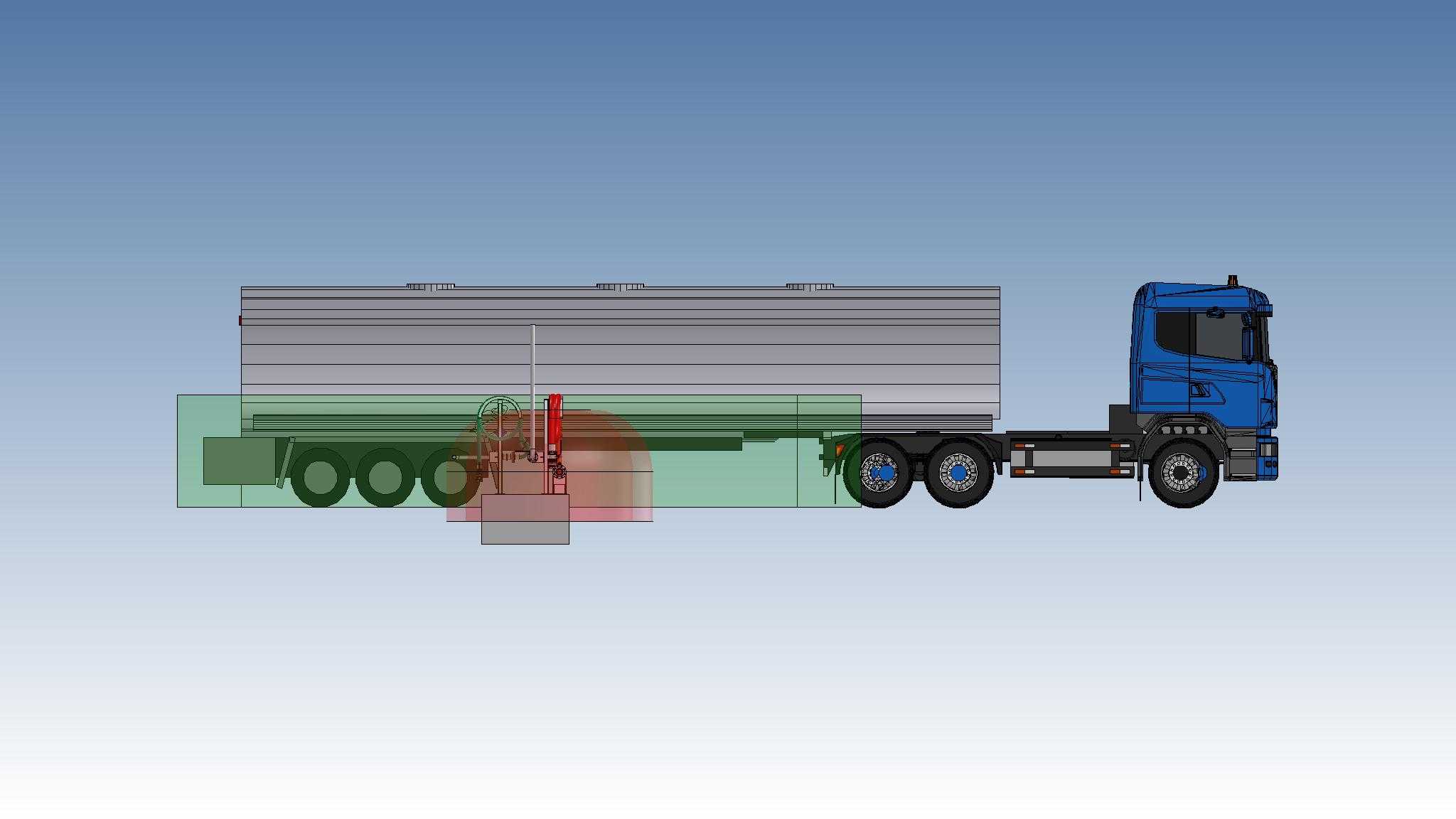

在危化品公路转运场站的日常作业场景里，乙醇这类易燃易爆液态介质的装卸环节，对停靠工位的匹配度要求远高于普通货运场站——既要保证罐车停靠后罐体接口与装卸臂的对位精度，又要预留足够的安全操作空间，规避车辆剐蹭、介质泄漏引发的安全隐患。这套工位设计完全围绕半挂式乙醇罐车的停靠作业逻辑展开，首先从车辆停靠的边界尺寸入手，结合主流三轴半挂乙醇罐车的外廓参数，划定了明确的停靠导向区域，图中绿色半透明区域即为车辆停靠的安全边界，既限制了车身横向偏移量，保证罐体底部装卸口与地面装卸装置的对位误差控制在允许范围内，又在车身侧面预留了操作人员巡检、操作阀门的通行空间，不会出现停靠后人员无法顺畅到达操作位的问题。设计过程中重点考虑了装卸对接的结构匹配，工位配套的装卸对接装置采用低位布置，对应罐车底部装卸口的常规高度，红色标识的对接区域设置了一定的位置冗余，允许车辆停靠时存在小范围的纵向误差，降低驾驶员的停靠对位难度，减少反复挪车的作业时间。同时，针对乙醇介质的易燃易爆特性，工位区域的结构设计规避了尖锐突出部件，所有可能与车辆发生接触的边缘都做了圆弧过渡处理，防止剐蹭罐体或车辆附属管路产生火花。从结构布局来看，这套工位没有采用复杂的电控对位结构，而是通过地面标识、固定限位的组合方式实现快速对位，适配国内多数中小型危化品转运场站的建设条件，不需要额外配置复杂的传感与控制系统，后期维护成本极低。车辆停靠到位后，罐体的卸料阀、紧急切断装置刚好处于操作人员的最佳操作高度，不需要俯身或登高操作，装卸臂的转动范围完全覆盖罐车接口的活动区间，对接过程不需要额外调整车辆位置。另外，设计时也考虑了不同轴距半挂罐车的适配性，停靠区域的纵向长度预留了足够余量，不管是常规容积的单舱罐车还是多舱结构的乙醇运输罐车，都能在该工位完成停靠装卸作业，不会出现轴距过长导致车尾超出安全区域、或接口无法对位的问题。工位与车辆的相对位置经过反复校核，保证装卸作业时管路连接不存在强行弯折的情况，减少管路接头的磨损，降低介质泄漏的风险，整体结构完全贴合危化品场站乙醇装卸的实际作业流程，没有冗余的结构设计，每一处布局都对应实际作业中的操作需求。
