建筑结构用金属补强支撑框架设计

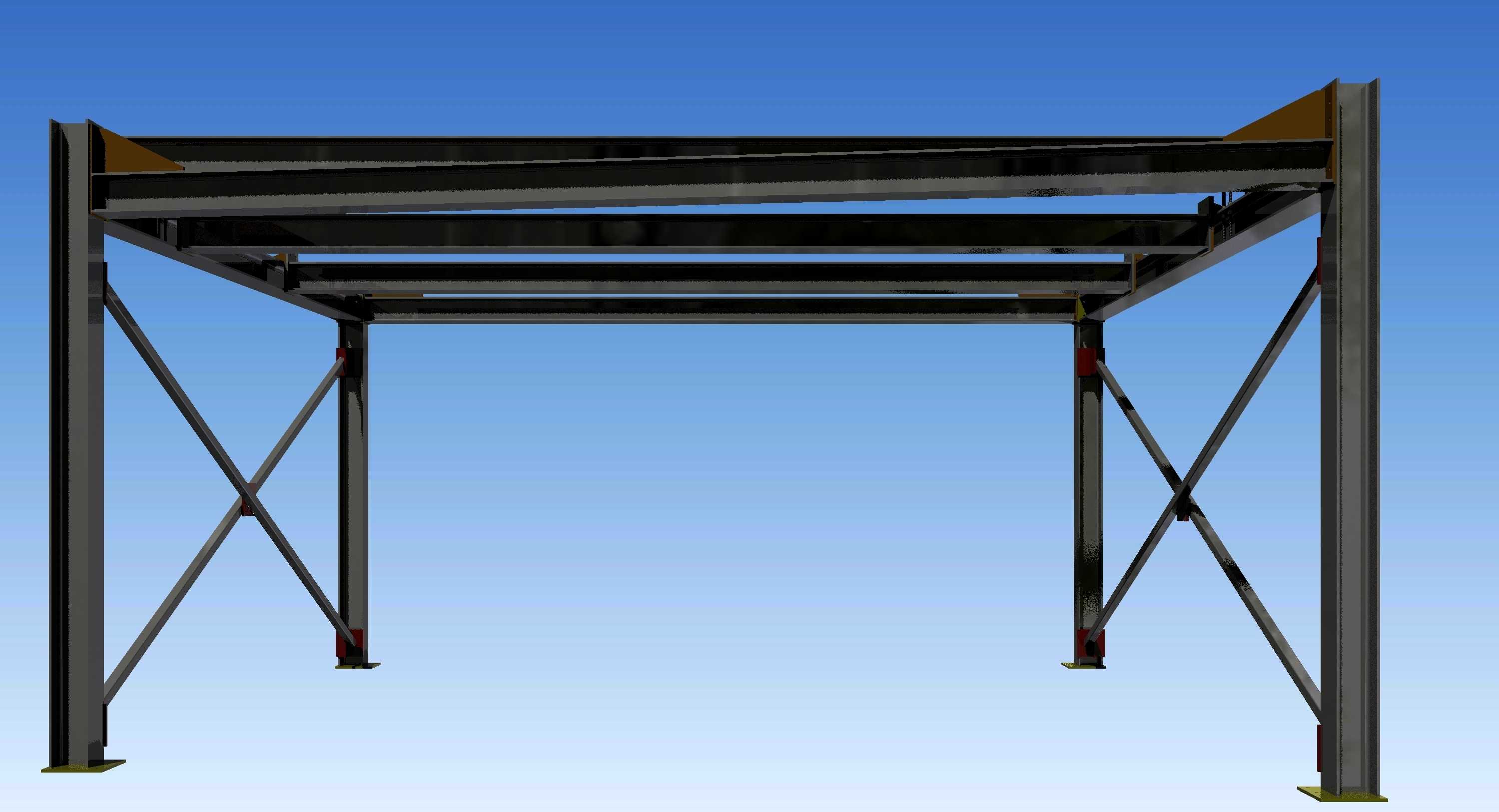

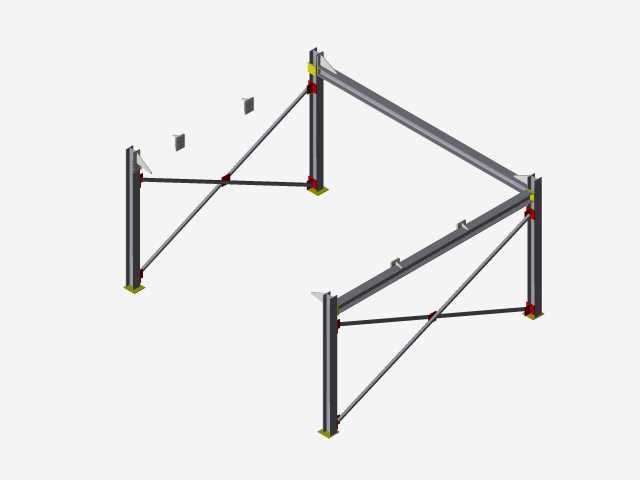

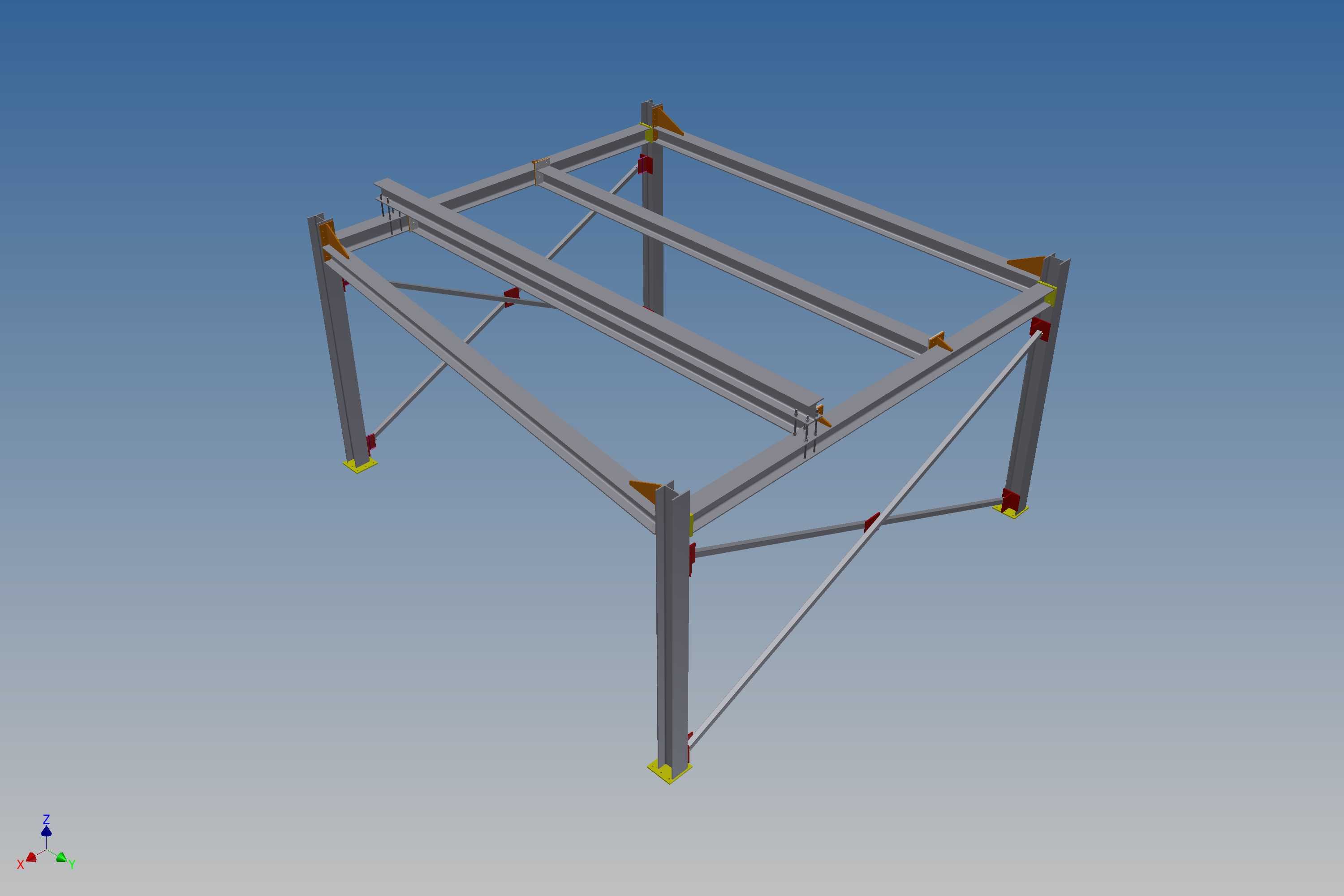

在民用建筑改造、工业厂房搭建以及临时装配式作业平台的施工场景中，结构强度不足带来的形变、沉降风险一直是现场施工与结构设计环节需要重点规避的问题，这套金属补强支撑结构正是针对这类场景开发的加固构件。从实际落地的使用需求来看，这类补强结构不需要额外对原有建筑主体做大规模破拆，可直接依托原有建筑的梁柱节点做附装固定，在老旧厂房加层改造、户外设备承重平台搭建、临时施工操作架加固等场景中，能够快速补足原有结构的承重冗余，避免长期荷载作用下出现结构挠曲、节点开裂的问题。整套结构采用标准化型钢作为主受力构件，四根竖向立柱作为主要的承重传力部件，立柱底端设置带锚固孔的固定脚座，可通过膨胀螺栓或焊接方式与地面、原有结构基面做刚性固定，安装时需要保证四根立柱的垂直度偏差控制在千分之二以内，避免竖向荷载传递时出现附加弯矩。顶部采用双道平行的横向主梁作为上部荷载的承接部件，主梁与立柱的连接节点采用角码加螺栓的双重固定方式，节点位置额外设置三角加强筋板，分散节点处的应力集中，避免长期受载后节点出现焊缝撕裂或螺栓剪切失效的问题。结构的侧向稳定性依靠交叉布置的斜向拉杆实现，斜拉杆两端分别固定在相邻立柱的上下端节点处，通过张紧结构让拉杆保持预紧受力状态，能够有效抵消水平方向的风载、设备运行振动带来的侧向推力，避免整个框架出现侧向倾覆或者横向晃动的问题。在设计过程中，优先考虑了现场安装的便捷性，所有构件均采用模块化拆分设计，单根构件的重量控制在人工可搬运的范围内，不需要大型吊装设备即可完成现场组装，构件的连接孔位均做了对位容错设计，允许现场安装时有少量的位置偏差，降低现场施工的对位难度。从安装边界来看，整套框架的占地尺寸可根据实际加固场景的需求做等比例缩放，横向主梁的长度可根据需要加固的跨度做适配调整，竖向立柱的高度可匹配原有结构的层高做裁切调整，斜拉杆的长度可随框架整体尺寸的变化做对应更换，不需要重新开模生产定制构件，能够适配不同跨度、不同高度的加固场景。在受力设计上，整套结构的荷载传递路径清晰，上部承受的荷载通过横向主梁均匀传递到四根竖向立柱，再由立柱传递到下部的固定基面，侧向荷载通过斜拉杆分散到各个立柱节点，避免单个构件受力过载，所有受力构件的截面选型均经过受力验算，能够满足常规民用与工业场景下的加固承重需求，同时尽可能控制构件的整体重量，减少附加在原有建筑结构上的自重荷载。
