带法兰连接结构的车轴组件设计

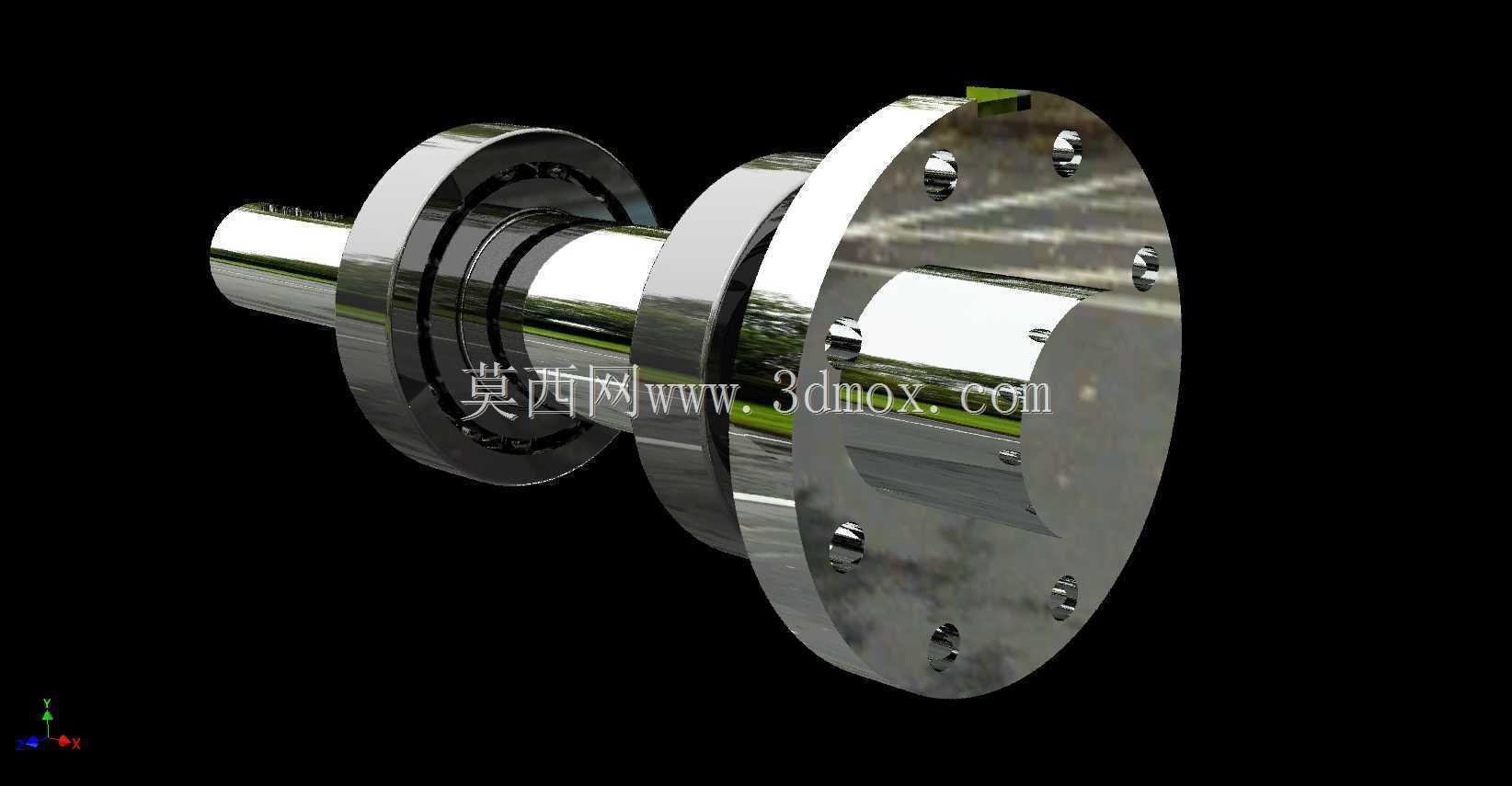

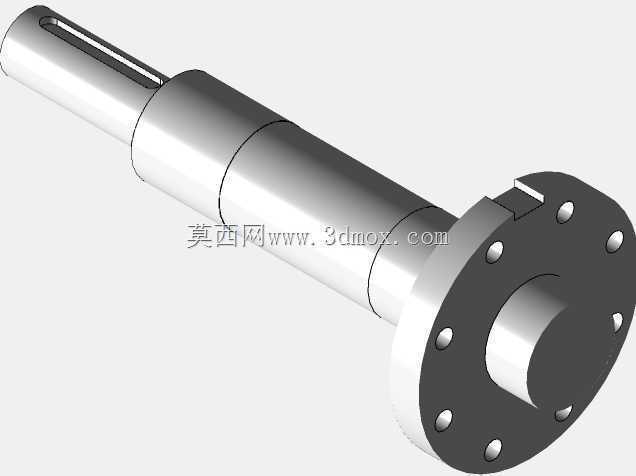

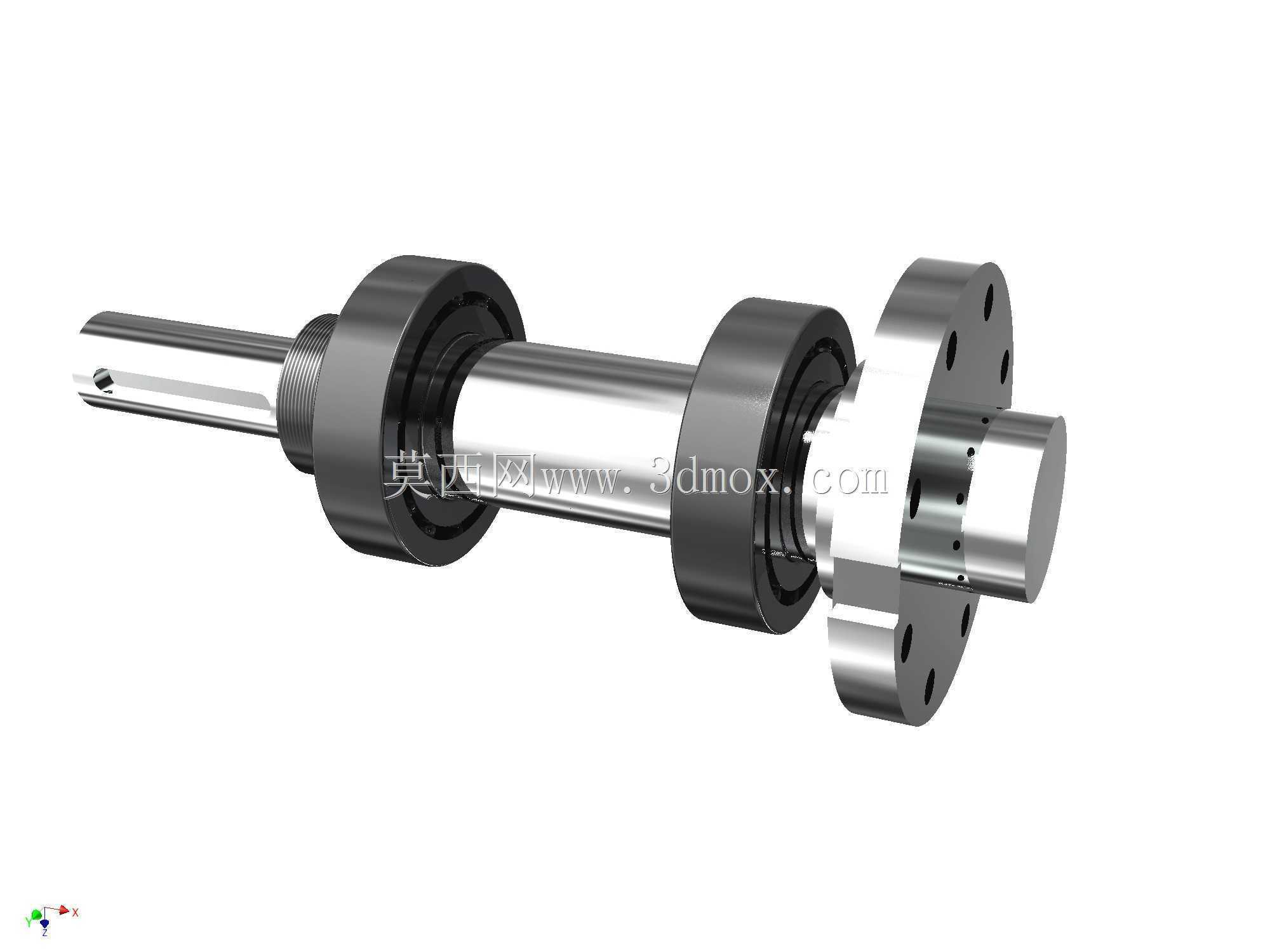

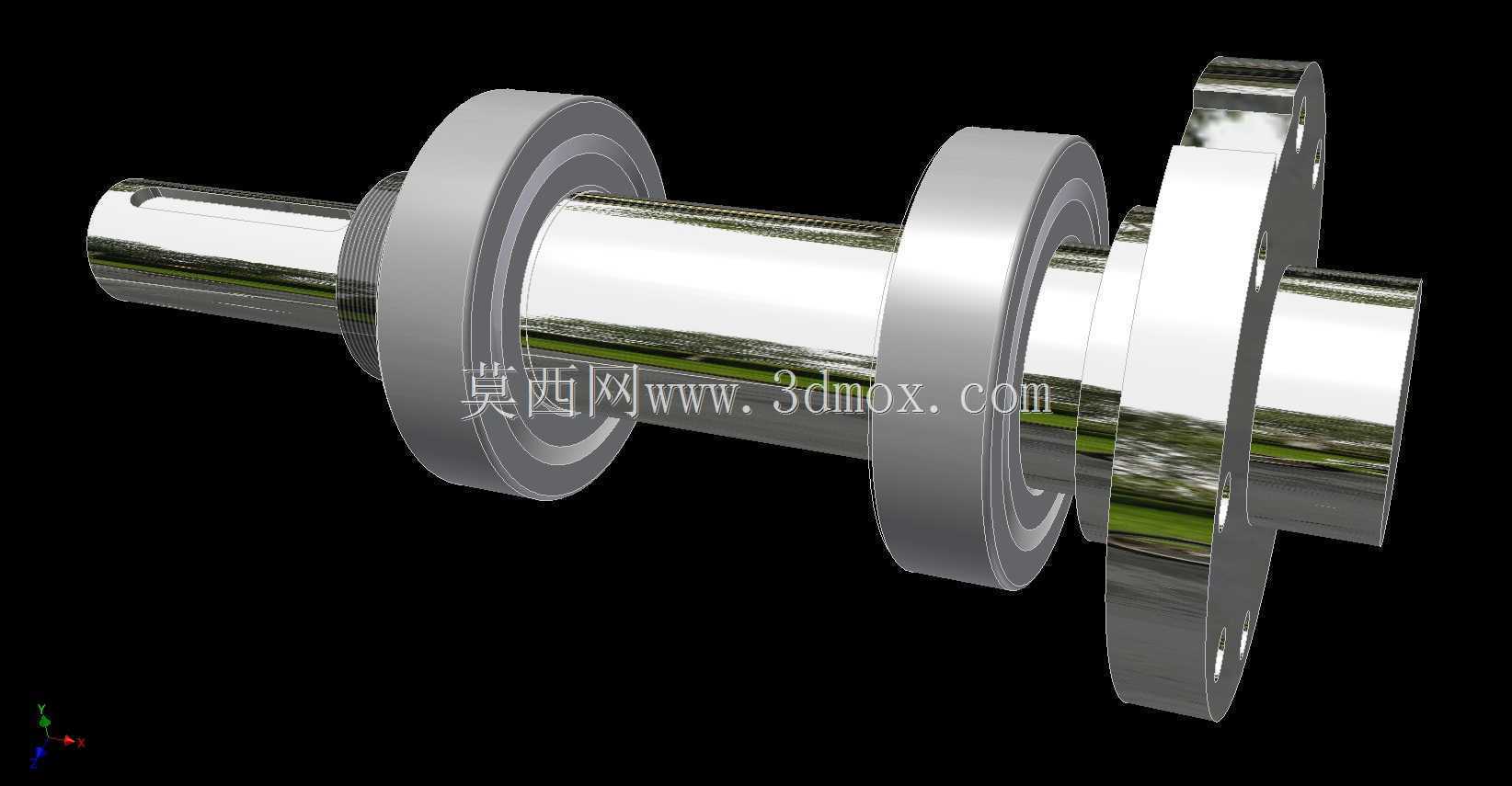

　　在重载运输设备、行走类工程机械的动力传递路径中，车轴作为承载与扭矩传递的核心部件，其结构合理性直接决定整套行走机构的运行可靠性与服役寿命。这款带法兰连接端的车轴组件，在结构设计阶段就充分考虑了实际工况下的复合载荷作用，将轴身与连接法兰做一体化结构规划，避免了分体式连接带来的配合间隙累积、螺栓受剪断裂等常见失效问题。从安装边界来看，轴段的直径梯度完全匹配常用深沟球轴承、推力滚子轴承的内圈安装尺寸，轴肩位置的定位高度严格遵循轴承安装的标准规范，既保证轴承内圈能完全贴合定位面，又不会过高导致轴承拆卸时无法施加顶出力。法兰端的螺栓孔采用圆周均布设计，孔位的位置度公差控制在0.02mm以内，能适配同规格轮毂、传动端连接盘的安装要求，

　　法兰端面的粗糙度要求达到Ra1.6，保证连接时结合面完全贴合，避免运行过程中出现端面跳动引发的振动问题。设计过程中针对轴身的受力分布做了系统性的力学校核，从轴端的动力输入段开始，依次核算了剪切力、弯曲力矩、扭转角度、弯曲应力、剪切应力、扭转应力的分布曲线，针对应力集中的轴肩过渡位置，采用了圆角过渡结构，圆角半径根据轴径差做匹配设计，有效降低了应力集中系数，避免交变载荷下出现疲劳裂纹。轴身的光轴段预留了密封件的安装槽位，可适配骨架油封、O型密封圈等常用密封结构，能满足户外作业、粉尘环境下的轴承腔密封需求，防止泥沙、水汽进入轴承滚道造成磨粒磨损。从实际应用场景出发，这款车轴可适配中小型轮式工程机械、厂内重载转运车辆、

　　非道路移动设备的行走机构，既可以作为驱动轴传递减速机构输出的扭矩，也可以作为从动轴承载整机重量与路面冲击载荷。在安装适配性上，轴段的长度尺寸充分考虑了轮距调节、制动组件安装的空间需求，法兰端的止口结构与连接部件的止口槽做间隙配合设计，装配时能快速实现同轴度找正，降低现场装配的调整难度，减少装配误差带来的早期磨损问题。轴身的表面处理预留了调质、高频淬火的工艺余量，针对不同载荷工况可灵活调整热处理工艺参数，轻载工况下可采用45钢调质处理，重载冲击工况下可采用40Cr材质并对轴颈配合面做高频淬火，硬度达到HRC55-60，提升配合面的耐磨性能。在结构细节上，轴端设计了标准的螺纹孔与锁紧挡圈槽，可配合圆螺母、止动垫圈实现轴承内圈的轴向锁紧，

　　避免运行过程中轴承出现轴向窜动；法兰端的螺栓孔采用铰制孔设计时，可传递更大的横向载荷，适配大扭矩输出的传动场景，若采用普通通孔配合高强度螺栓连接，则可降低加工成本，适配中低载荷的通用场景。整个轴组件的结构没有冗余设计，每一段轴径、每一个台阶都对应明确的安装定位功能，既不会因为结构过于复杂增加加工成本，也不会因为结构简化导致功能缺失，能覆盖多数轮式行走设备的车轴使用需求，在三维建模过程中所有配合尺寸都遵循相关机械设计标准，可直接导入装配体做干涉检查、运动仿真，也可直接导出工程图用于生产加工。
