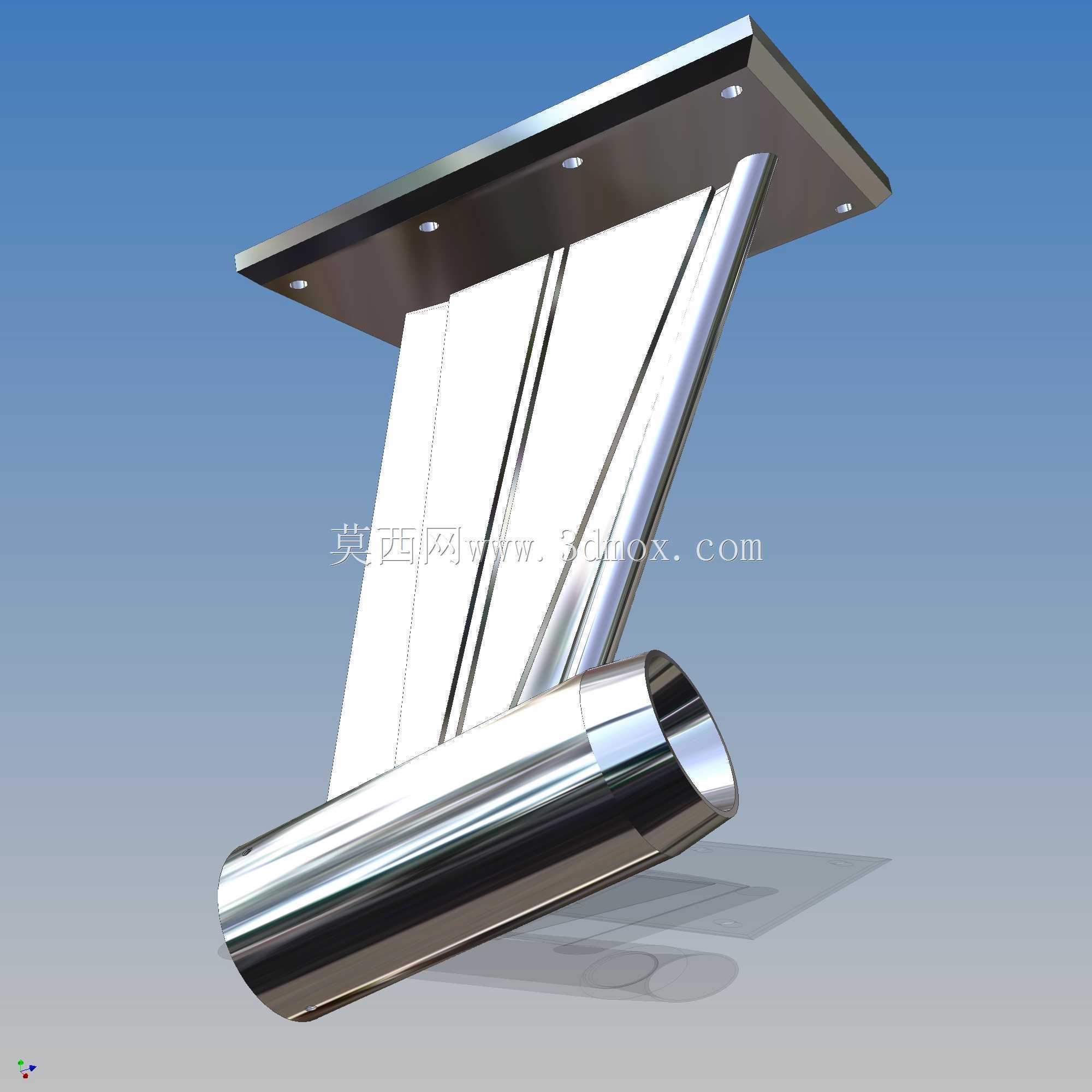

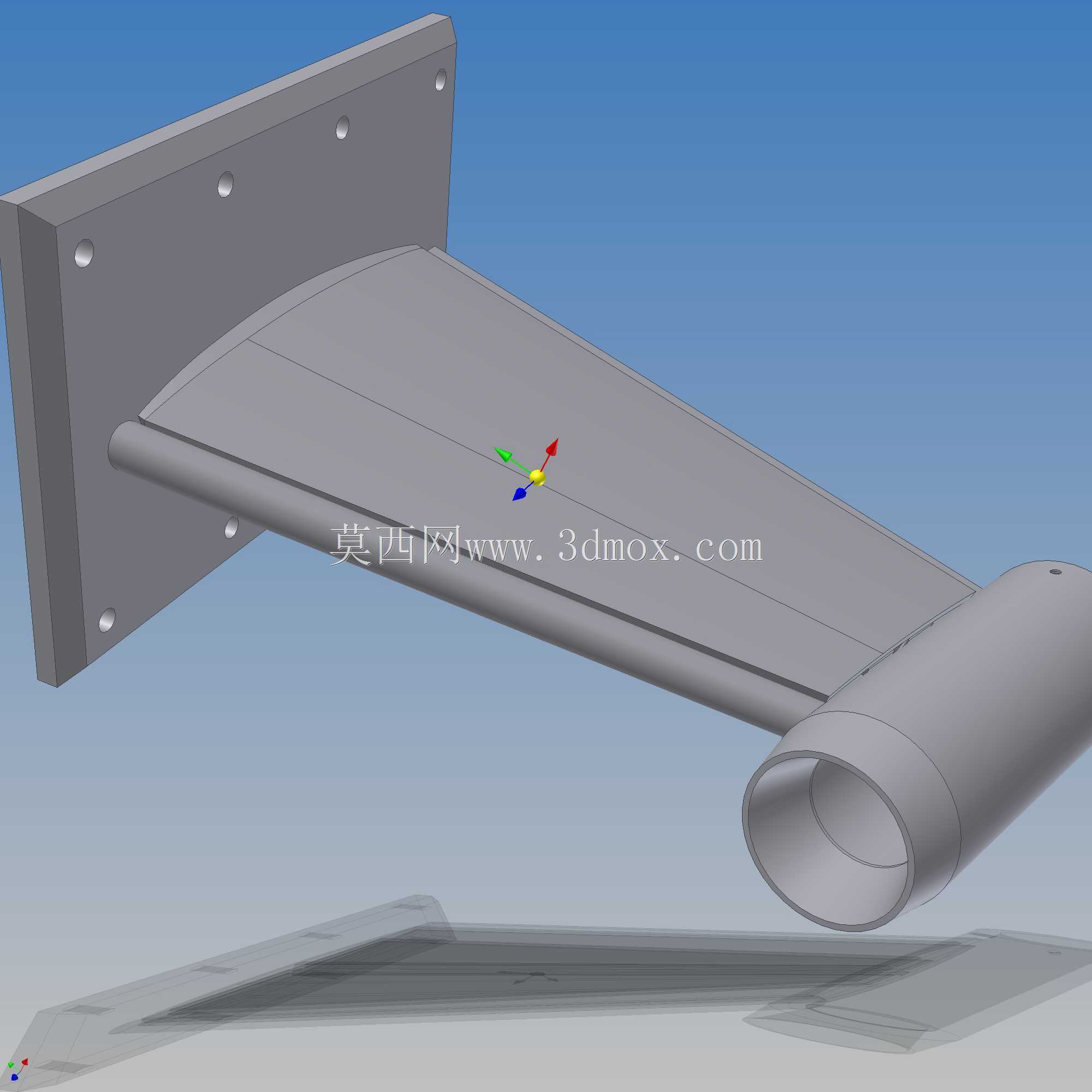

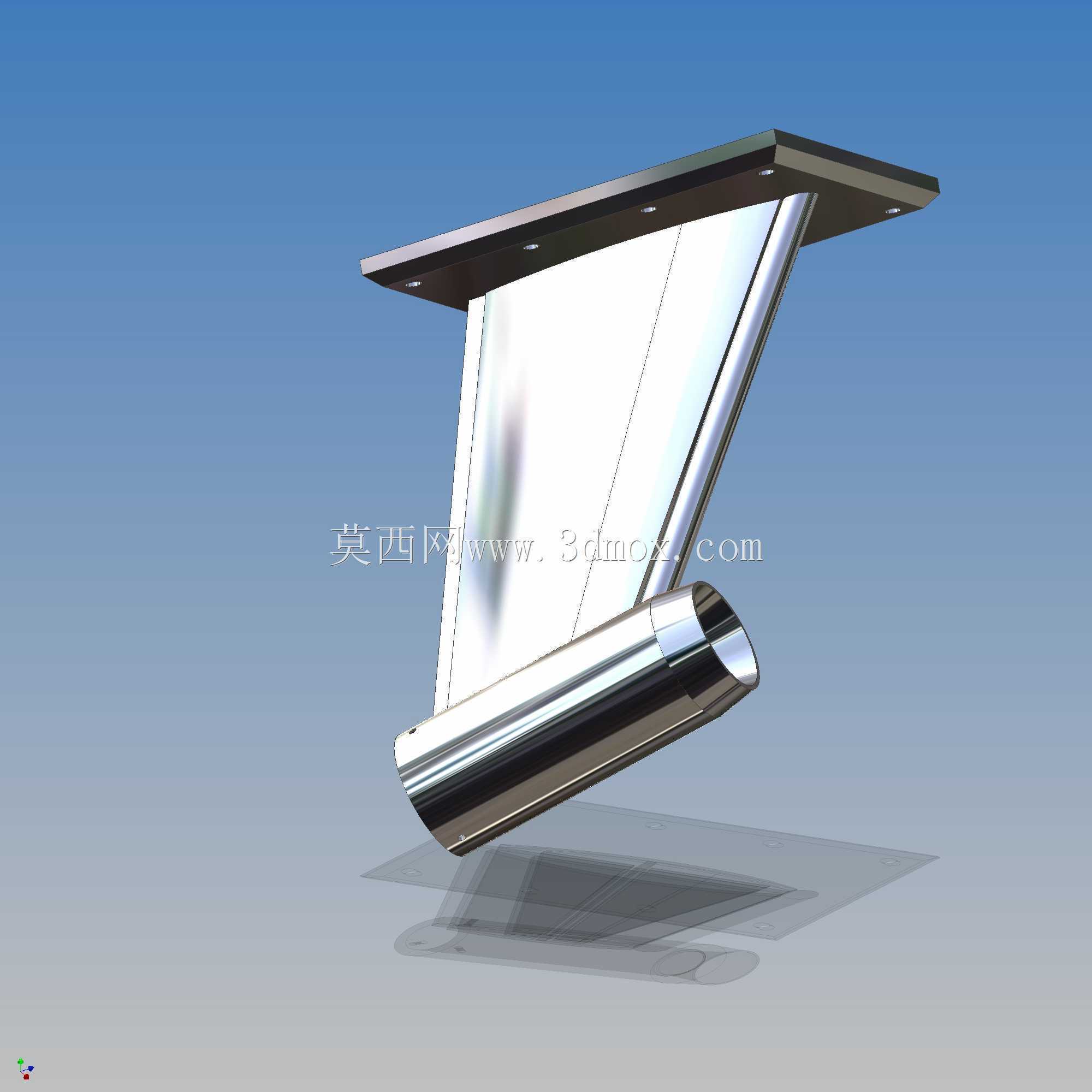

在船舶舵系的整体布局中,舵支架是连接船体尾部结构与舵叶转轴的核心承载部件,其结构可靠性直接决定舵叶在水流冲击下的运行稳定性,尤其在内河运输船舶、近海作业小艇以及部分特种作业船舶的舵系设计中,这类无钢舵支架的应用占比逐年提升。不同于传统铸钢舵支架的厚重结构,这款不锈钢材质的舵支架采用了斜向支撑臂加顶部安装法兰、底部轴套座的一体化结构设计,顶部法兰为矩形平板结构,法兰面上均匀分布多个沉头安装孔,安装时可通过螺栓直接与船体尾部的舵系承力基座贴合固定,法兰面的平面度公差控制在0.1mm以内,避免安装后出现局部应力集中导致的连接松动。斜向支撑臂采用了变截面的流线型设计,截面从顶部法兰处的宽矩形逐步过渡到底部轴套座处的窄矩形,
支撑臂的两个侧面做了圆弧过渡处理,一方面可以减少船舶航行时水流对支架的冲击阻力,降低紊流对舵叶水动力性能的干扰,另一方面流线型的变截面结构可以在保证整体结构强度的前提下,减少不必要的材料冗余,降低构件自身重量,减轻船体尾部的结构负载。底部的轴套座为空心圆柱结构,内孔精度按照H7级公差加工,可直接与舵杆的转动衬套配合,轴套座的端面与舵杆轴线保持垂直,垂直度公差控制在0.05mm/m范围内,避免舵杆转动时出现卡滞或偏磨问题。从安装边界来看,这款舵支架的顶部法兰安装孔位间距适配多数中小型船舶尾部的标准舵系基座尺寸,底部轴套座的内孔直径覆盖常规小艇舵杆的直径范围,安装时不需要对船体原有基座做大规模改造,可直接替换同规格的传统铸钢舵支架。
在实际工况中,舵支架需要承受舵叶转动时的侧向水阻力、船舶航行时的水流冲击力以及船舶转向时的瞬时扭转载荷,这款支架的支撑臂与顶部法兰、底部轴套座的连接位置均做了圆弧过渡的加强处理,避免直角连接处出现应力集中,在长期交变载荷作用下也不易出现疲劳裂纹。不锈钢材质的选用也让这款支架具备更优异的耐海水腐蚀性能,不需要像传统铸钢支架那样定期做防腐涂装维护,降低了船舶运营过程中的维护成本,尤其适合在盐度较高的近海航区作业的船舶使用。在三维建模过程中,这类构件需要重点关注安装配合面的形位公差标注、支撑臂的受力路径优化以及流体阻力的外形优化,建模时需要先确定舵系的整体安装轴线,再反向推导支架的顶部法兰安装位置与底部轴套座的中心坐标,

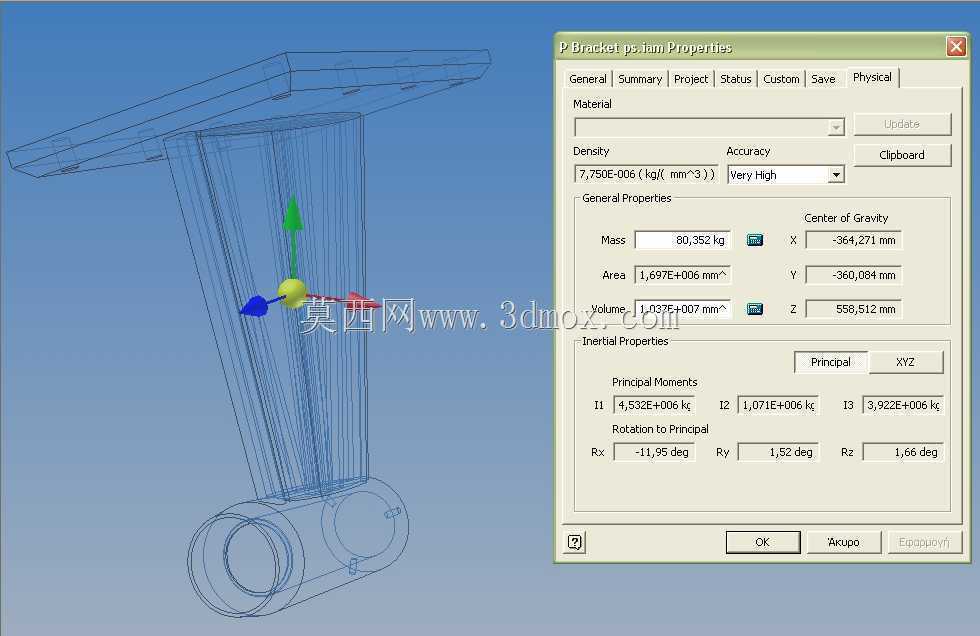

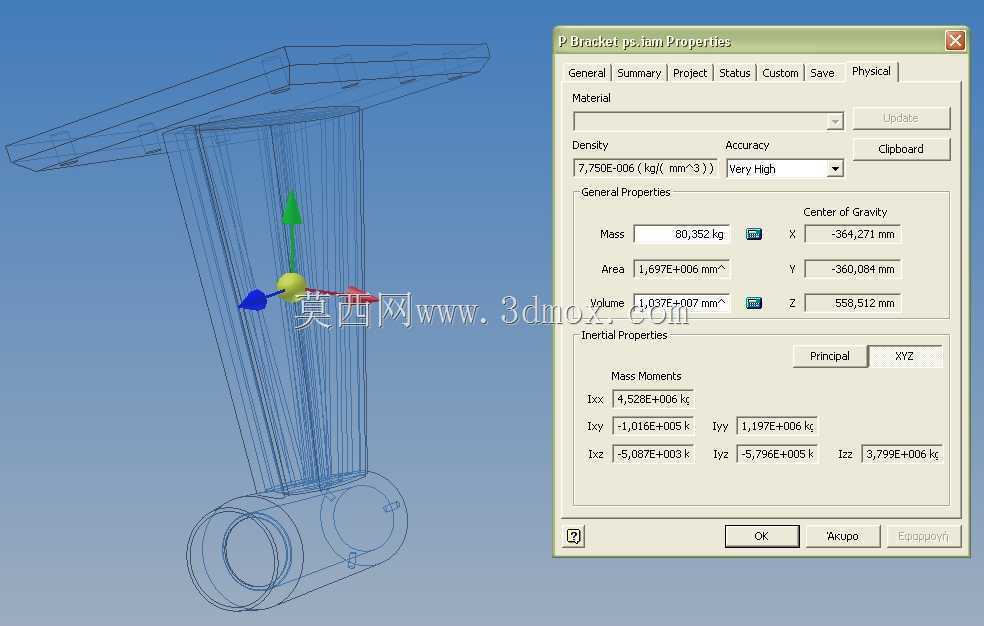

保证支架安装后舵杆的转动轴线与设计轴线完全重合,避免出现舵系安装偏差导致的舵效下降问题。同时支撑臂的倾斜角度需要结合船体尾部的线型做匹配调整,保证支架安装后不会突出船体基线过多,避免船舶靠泊或航行时支架触碰水下障碍物造成损坏。从结构受力的角度分析,斜向支撑臂的受力方向与水流冲击的主要方向基本重合,可将舵叶传递的载荷直接传导到顶部的船体承力基座上,减少结构内部的弯矩载荷,提升整体承载能力。轴套座的长度设计也充分考虑了舵杆衬套的配合长度,足够的配合长度可以保证舵杆转动时的支撑刚度,减少舵杆的径向跳动量,提升舵叶的操控精度。在实际选型应用中,设计人员需要根据船舶的排水量、航速以及舵叶的面积计算舵系的最大载荷,再匹配对应承载等级的舵支架,这款支架的结构尺寸适配排水量在50吨以下的中小型船舶,可满足内河运输、近海垂钓、作业小艇等多种船型的舵系安装需求。建模过程中对各个安装孔的位置、轴套的内孔尺寸都做了参数化处理,设计人员可根据实际船型的安装需求快速调整对应尺寸参数,缩短舵系的设计周期,同时模型的外形曲面均做了曲率连续处理,可直接导入有限元分析软件做结构强度校核与流体阻力仿真,不需要额外做曲面修补工作。
