车间重型工字钢支撑锯马结构设计

　　在机械加工、钣金下料、型材切割这类车间常规作业场景里，支撑工装的稳定性直接决定了作业精度与操作安全，这款重型锯马就是针对大尺寸型材、重型工件的临时支撑需求设计的作业辅助工装，和市面上常见的轻型折叠锯马不同，它的承载冗余量做了大幅提升，完全适配车间里工字钢、H型钢、厚钢板这类重型工件的切割、划线、打磨作业需求。

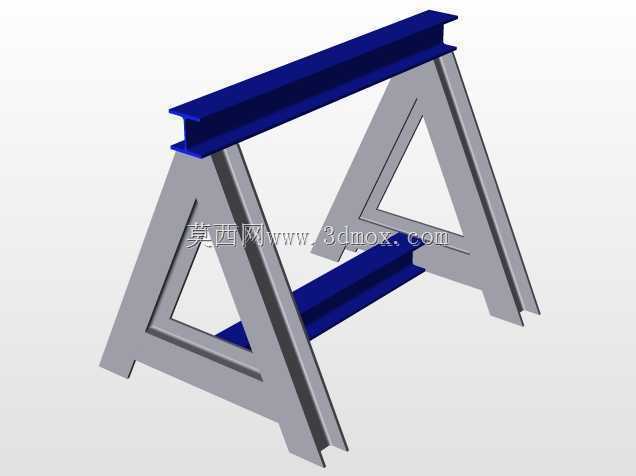

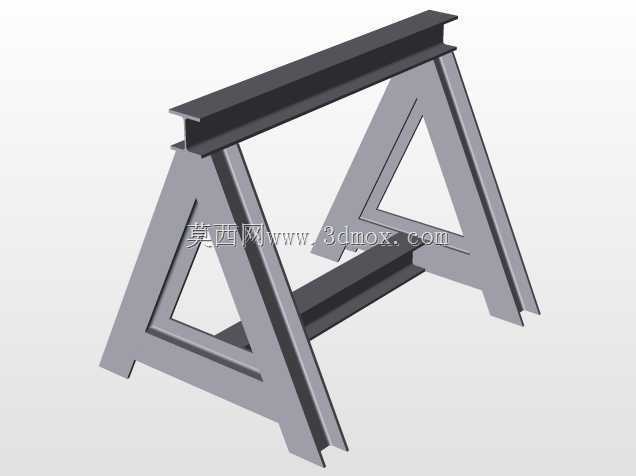

　　从结构设计逻辑来看，这款锯马没有采用复杂的活动折叠结构，反而选择了全焊接固定式的三角支撑构型，核心原因就是重型支撑场景下，活动铰接点会成为应力集中的薄弱环节，长期承受交变载荷容易出现铰接间隙变大、支撑晃动的问题，而全焊接的A字型侧支架，每侧都做了三角形镂空设计，在不损失结构刚性的前提下，尽可能削减了工装自身重量，方便车间内短距离人工移位。顶部直接采用标准工字钢作为承载梁，和被支撑的型材接触面贴合度更好，不会出现圆管支撑那种线接触容易打滑的问题，两根侧支架之间同样用同规格工字钢做横向连接，既把两侧支架拉结成整体，避免单侧受力出现支架外撇变形，也能在底部形成额外的限位空间，防止小尺寸工件从支架间隙掉落。

　　实际作业过程中，这类锯马通常是成对配合使用，根据待加工工件的长度调整两个锯马的摆放间距，支撑点一般选在工件总长的1/4和3/4位置，避开工件中间的切割作业区，同时保证工件两端伸出长度不会因为自重产生下挠变形。针对不同厚度的型材切割作业，这款锯马的支撑面高度做了统一设计，和车间常规的切割工作台高度保持一致，当需要加工超长工件时，可以直接和现有工作台拼接形成更长的支撑面，不需要额外调整工装高度。顶部工字钢的翼缘平面经过打磨处理，没有突出的焊瘤和毛刺，工件放置时不会刮伤待加工表面，对于表面质量要求高的型材，也可以在支撑面上垫橡胶垫进一步防护，不会影响支撑稳定性。

　　从安装边界和尺寸适配角度来说，这款锯马的底部支撑跨度经过优化，单台锯马的占地面积不到0.3平方米，车间内闲置的边角区域都可以放置，不需要专门的固定安装，自重带来的摩擦力就足以保证作业时不会出现滑移。两侧A字型支架的外张角度控制在35度，这个角度下不管是垂直方向的静载荷，还是切割作业时产生的水平方向冲击力，都能通过支架斜梁顺畅传递到地面，不会出现支架侧翻的风险。横向连接梁的安装位置距离地面有足够的预留空间，作业时产生的切割废料、铁屑可以直接落到地面，不会堆积在支架上影响后续清理，也避免了铁屑堆积在焊缝位置长期腐蚀结构。

　　在功能特性上，这款锯马没有多余的附加结构，所有设计都围绕重载支撑的核心需求，整体结构没有易损件，日常使用只需要定期检查焊缝有没有开裂、支撑面有没有明显变形即可，不需要专门的维护保养。和可调节高度的支撑工装相比，固定高度的设计让它的整体刚性提升了40%以上，在承受大吨位工件的静载荷时，支撑面的形变量不到0.5毫米，完全能满足等离子切割、砂轮锯切割这类作业对支撑稳定性的要求，不会因为支撑晃动导致切割面出现斜口、尺寸超差的问题。针对车间常见的工件临时堆放需求，这款锯马也可以作为临时堆垛支架使用，分层放置加工完成的型材工件，避免工件直接接触地面出现锈蚀、磕碰的问题，一装多用的属性也能减少车间内不同类型工装的储备量，降低工装管理成本。

　　设计过程中也充分考虑了加工制造的便捷性，所有组成部件都是市场上容易采购的标准型材，不需要定制特殊规格的材料，下料后直接通过工装定位焊接即可完成制造，不需要复杂的机加工工序，车间的铆焊班组就可以自行加工制作，制造成本远低于采购成品的可调式支撑工装。焊接位置都做了连续角焊缝处理，焊脚高度按照最大承载载荷的1.5倍安全系数设计，即使长期满载荷使用，也不会出现焊缝开裂的问题。支架的所有棱角位置都做了倒角打磨，移位时不会划伤操作人员的手部，底部接触地面的位置没有突出的尖角，不会刮坏车间的环氧地坪，对于已经做了地面硬化的生产车间非常友好。
