这套轴系组件在常规回转传动场景里的适配性很强,不管是小型输送设备的动力输出端、精密检测设备的回转驱动单元,还是非标自动化工位的旋转执行端,都能看到这类结构的实际应用。很多工程师在做轴系选型的时候,容易忽略安装边界的约束,要么把支撑跨距算得太小导致轴端挠度超标,要么法兰连接位的螺栓孔分布没匹配安装基座的孔位,最后现场装不上还要返工改图,这套结构在设计阶段就把这些现场常见的问题提前做了规避。

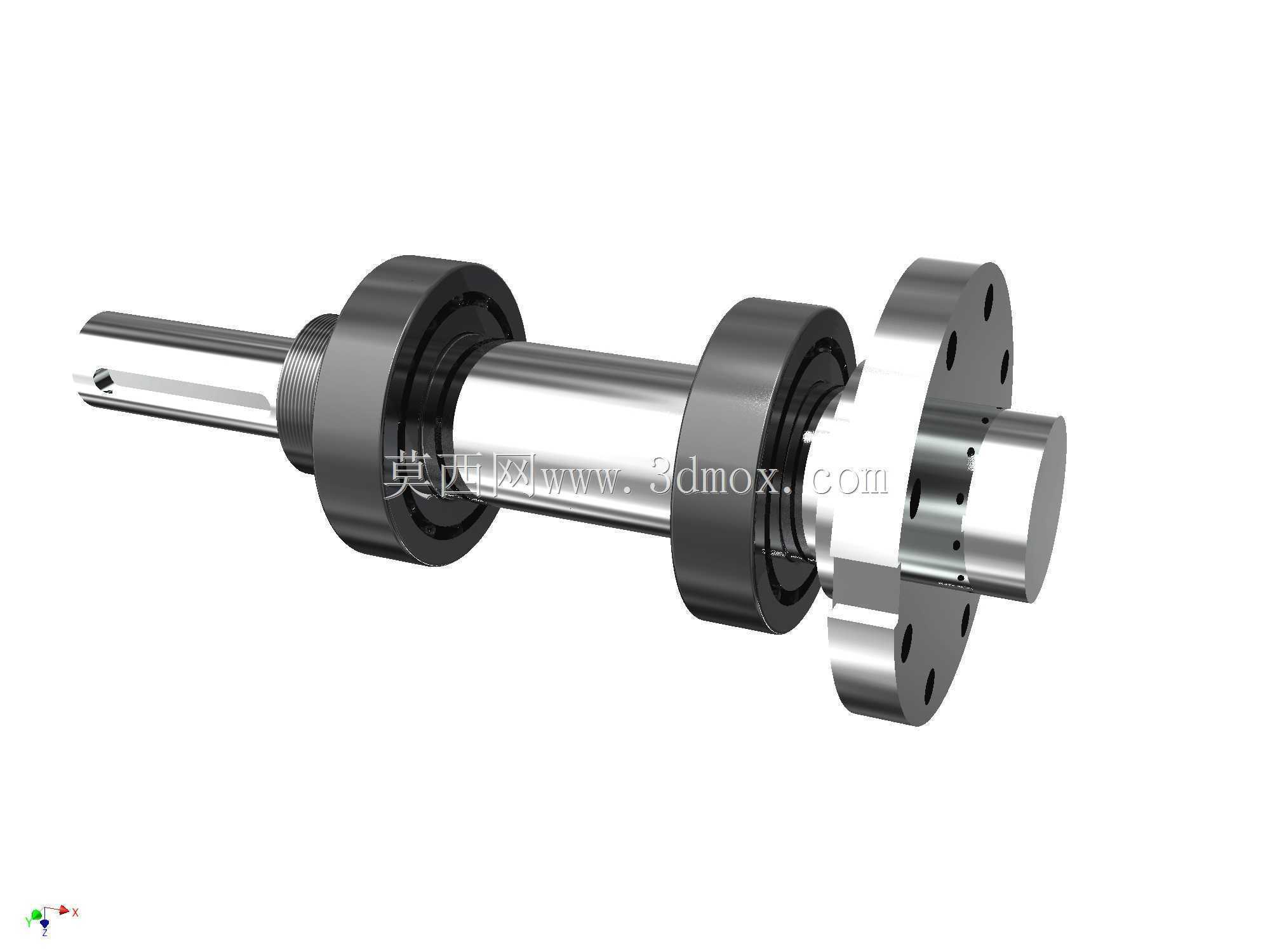

从实际功能来看,这套组件的核心作用是传递回转扭矩,同时承担一定的径向载荷与少量轴向载荷,两端配置的深沟球轴承可以给轴身提供稳定的回转支撑,轴身中间的限位轴肩直接顶住轴承内圈,避免轴在高速回转时出现轴向窜动,靠近法兰端的轴承外侧还做了锁紧螺纹结构,装配的时候可以通过圆螺母精准调整轴承的预紧间隙,不会出现预紧过力导致轴承发热抱死,或是预紧不足导致回转间隙过大的问题。很多新手做轴设计的时候,总习惯把轴径统一做成一个尺寸,忽略了应力集中的问题,这套轴在轴径变化的位置都做了圆角过渡,圆角半径严格按照轴径的1/10取值,既不会因为圆角太大导致轴承装不到位,也能有效降低轴肩位置的应力集中系数,在交变载荷工况下能大幅提升轴的疲劳寿命。

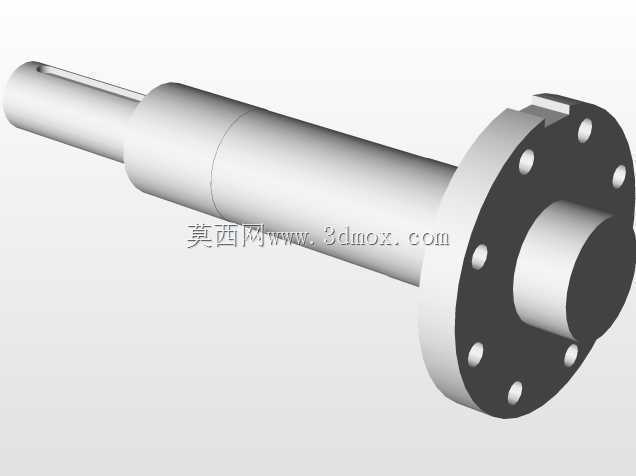

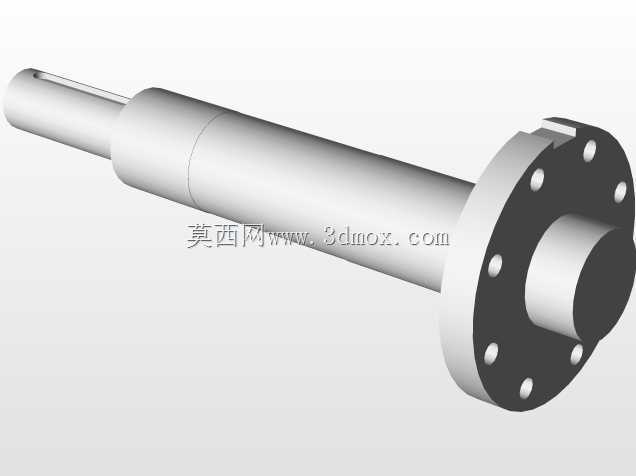

设计思路上没有追求过于复杂的结构,完全围绕现场装配、后期维护的实际需求出发,法兰端的连接盘做了6个均布的通孔,既适配常用的内六角螺栓连接,也能满足销钉定位的安装需求,法兰盘和轴身的连接位置做了止口定位,装配的时候不需要反复打表找正,只要把止口卡进基座的定位槽里,就能保证轴的回转中心和安装基准的同轴度要求,能省掉现场安装大半的调试时间。轴的输出端做了扁位结构,不管是装同步轮、联轴器还是装夹小型回转工装,都能通过扁位传递扭矩,不会出现键连接长期使用后键槽磨损打滑的问题,当然如果是大扭矩传递场景,也可以在这个扁位位置额外加工键槽,结构本身预留了足够的加工余量。
外形尺寸方面,整套组件的总长度控制在适配常规小型安装腔体的范围,两个支撑轴承的中心跨距经过挠度验算,在额定转速1500转的工况下,轴端的最大径向跳动量可以控制在0.02mm以内,完全满足精密传动的精度要求。法兰盘的外径比轴承外圈的最大外径大出足够的安装空间,螺栓孔的中心圆直径避开了轴承外圈的安装位置,打螺栓的时候不会碰到轴承外圈,也不会因为螺栓的压紧力导致轴承外圈变形。轴身的光杆部分做了表面硬化处理,表面硬度达到HRC45-50,即使和密封件长期摩擦也不会出现轴面磨损导致漏油的问题,两端轴承位的尺寸公差严格按照k6公差带加工,和轴承内圈的过渡配合既保证装配的时候可以通过铜敲顺利装入,也不会在长期回转的时候出现内圈跑圈的问题。
很多人觉得轴系设计很简单,就是一根轴加两个轴承,实际在工程应用里,80%的回转设备故障都出在轴系设计的细节上,比如轴承位的公差选得太松导致跑圈,轴肩高度太高导致轴承拆不下来,密封槽的尺寸没选对导致润滑油泄漏,这些细节在这套结构里都做了对应的优化。比如轴承外侧的密封槽位置,预留了骨架油封的安装空间,槽的宽度和深度都按照标准油封的尺寸设计,不需要后期再单独配做密封件,直接采购标准件就能装上。轴的输入端做了导向倒角,装配联轴器的时候不会刮伤联轴器的内孔,也能让装配过程更顺畅。在做三维建模的时候,每个配合面的公差都在模型里做了对应的标注,工程师拿到模型之后可以直接导出工程图用于生产,不需要再重新核对每个尺寸的配合关系,也能避免二维绘图的时候出现尺寸错漏的问题。
