重载型仓储工业货架结构设计方案

　　在生产制造车间的原料库区、成品仓储区以及第三方物流的重型货物周转库区，常规轻型货架往往无法满足大吨位、长周期的货物存放需求，这类场景下对存储载体的结构强度、抗疲劳性能、安装适配性都有极高要求，本次设计的重载工业货架正是针对这类场景开发的专用存储结构。从实际使用场景出发，这类货架主要适配整托重型原料、金属加工件、批量工业成品的长时间静态存储，区别于轻型拣选货架的高频次人工取放需求，重载货架的作业交互以叉车整托存取为主，因此在结构设计阶段首先要考虑的是叉车作业的安全边界，货架通道预留尺寸需要适配常规平衡重式叉车的转弯半径，单货位的承载横梁高度需要匹配标准木托盘、塑料托盘以及金属托盘的进叉高度，避免出现托盘无法平稳落位、叉车作业剐蹭立柱的问题。

　　在结构设计思路上，整体采用组装式框架结构，没有采用焊接一体式的方案，核心考量是仓储场景的灵活调整需求，不同批次的货物包装尺寸、堆垛高度存在差异，组装式结构可以根据实际存储需求灵活调整横梁层高，不需要对整体结构进行切割焊接改造，同时运输过程中可以拆解为扁平件打包，大幅降低运输过程中的空间占用，减少物流成本。立柱部分采用连续冲裁的异型截面型材，相比等边角钢焊接的立柱，异型截面的惯性矩更大，在同等材料用量下抗侧弯、抗冲击性能更优，立柱上的调节孔位采用等间距排布，孔位间距经过载荷计算匹配，确保每一个卡位的横梁都能获得足够的剪切支撑力，不会因为长期重载出现卡位变形、横梁滑落的问题。横梁部分采用抱焊梁结构，横梁两端的挂片与立柱孔位采用三点式咬合设计，挂片嵌入立柱孔位后会形成自锁结构，即使受到叉车作业的意外碰撞，横梁也不会轻易从立柱上脱出，同时横梁表面设计有防滑卡位，托盘放置在横梁上时不会因为地面微震、叉车取放邻位货物的剐蹭出现滑移坠落的风险。

　　从安装边界来看，货架的单组长度、高度都可以根据库区的实际空间进行模块化拼接，单组货架的立柱底部配置可调式地脚，不需要在地面做预埋焊接，通过调整地脚高度就可以适配库区地面30mm以内的平整度误差，安装过程不需要大型吊装设备，两名作业人员借助常规手动工具就可以完成整组货架的组装，安装效率远高于焊接式货架。在横向与纵向的结构稳定性设计上，每两列货架之间配置横向拉杆与交叉斜拉筋，拉杆与立柱采用螺栓紧固连接，在货架整体高度超过六米时，还可以在顶部配置与库区建筑立柱连接的加固件，进一步提升整体结构的抗倾覆性能，即使遇到地面沉降、意外外力撞击的极端情况，也能保持整体结构的稳定性，不会出现整体垮塌的风险。

　　在功能特性层面，货架的层载能力经过严格的力学仿真验证，单货位额定承载满足重型货物长时间静态存放的需求，材料表面采用静电喷塑处理，相比传统的喷漆工艺，喷塑层的附着力更强，在仓储环境下不会因为潮湿、粉尘侵蚀出现起皮、锈蚀的问题，使用寿命比普通涂装货架提升40%以上。货架的层间没有多余的遮挡结构，货物放置后可以保持良好的通风性，对于需要通风存储的金属加工件、包装类工业货品，能够避免因为局部闷湿出现的锈蚀、包装受潮问题。同时货架的结构设计预留了后续升级的空间，如果后续需要升级为自动化立体仓库，只需要在现有货架结构基础上加装巷道堆垛机的导向轨道、货位检测传感器，不需要对货架主体结构进行大规模改造，能够适配企业仓储系统从人工存储向自动化存储升级的长期需求，减少后续的设备改造成本。

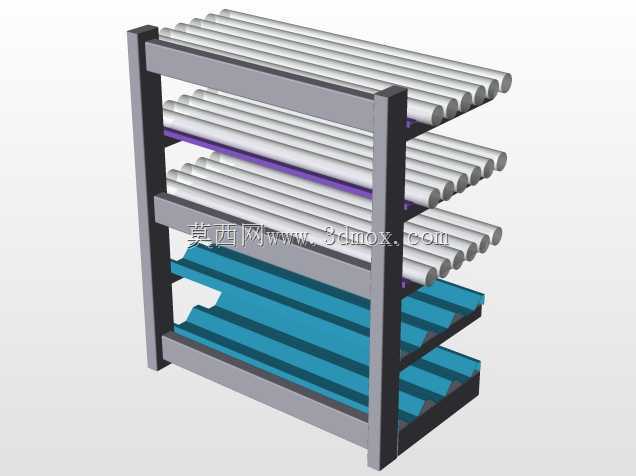

　　在实际选型匹配过程中，设计人员可以根据库区的地面承载能力、货物的单托重量、堆垛高度调整立柱的板材厚度、横梁的截面尺寸，不需要拘泥于固定的参数配置，比如存储单托重量超过两吨的重型模具、金属铸件时，可以适当加厚立柱板材厚度，加密横梁的排布密度；如果是存储包装规整的轻工业成品，可以适当降低材料厚度，提升货架的空间利用率。在三维建模过程中，所有的连接孔位、咬合结构都按照实际加工公差进行建模，模型中的螺栓、挂片、地脚等标准件都采用实际可采购的工业标准件规格，不存在无法落地加工的理想化结构，结构设计人员可以直接在该模型基础上根据自身库区的实际尺寸进行参数调整，不需要从零开始搭建框架结构，大幅缩短仓储货架的设计周期，减少结构设计过程中出现的配合公差错误、强度校核遗漏等问题。
