罐车装卸作业工位配套设备布局设计

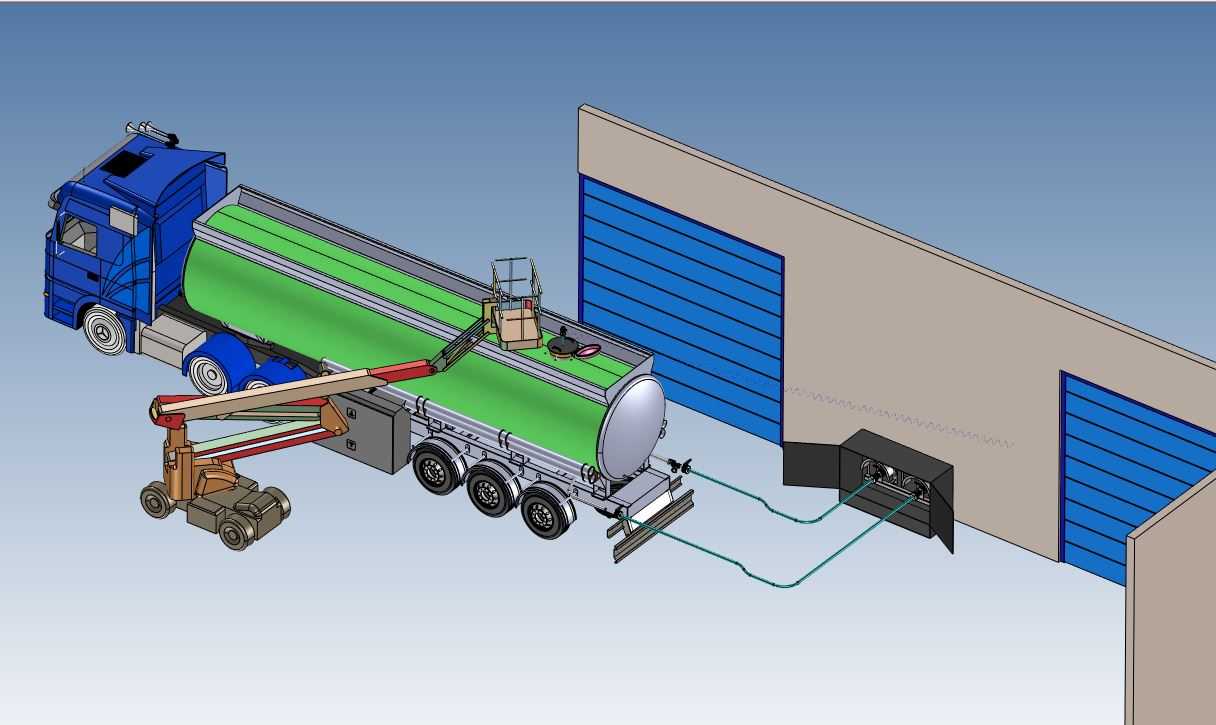

这套三维布局还原的是液态物料运输罐车的定点装卸作业场景，核心覆盖罐车停靠对位、顶部灌装、底部接驳三个核心作业环节的设备排布逻辑。场景内的罐车采用三轴半挂罐体结构，罐体为卧式圆柱承压结构，匹配长途液态物料运输的承载需求，车头与半挂连接部位预留了足够的转向回转空间，停靠时可沿地面导向标线精准对位装卸口，避免车身偏移导致的管路对接偏差。车库装卸位采用双卷帘门布局，分别对应车头驶入与罐体对位的不同停靠位置，墙体上预留的底部装卸接口采用快装接头结构，可与罐车底部卸料管路快速密封对接，接口周边设置了防渗漏接液槽，避免装卸过程中物料滴漏污染场地。场景内配置的曲臂式顶部装卸作业平台，可沿地面轨道移动，臂架伸展范围覆盖整个罐体顶部作业区，作业人员站在平台防护栏内即可完成罐口开启、灌装鹤管对接、罐顶检测等操作，臂架的升降与回转结构做了限位设计，避免伸展过度碰撞罐体表面。设计过程中重点校核了各设备的安装边界：罐车停靠时车身侧面与墙体的安全距离预留了1.2米的人员通行与操作空间，装卸臂收回状态下的最小回转半径不超出轨道侧边线，卷帘门的提升高度匹配罐车顶部最高点的通行需求，底部装卸接口的高度与罐车底部卸料口的高度差控制在0.3米以内，减少管路弯折带来的流阻损失。这套布局可直接用于危化品仓储装卸区、液态物料生产厂区装卸工位的方案规划，也可作为罐车装卸作业培训的可视化演示模型，各部件的连接关系、运动行程都按照实际工程参数做了还原，能直观呈现装卸作业的全流程设备配合逻辑，帮助设计人员提前排查工位布局中的干涉风险，优化作业动线，减少现场施工后的调整成本。
