400W直角伺服马达配套齿轮传动结构

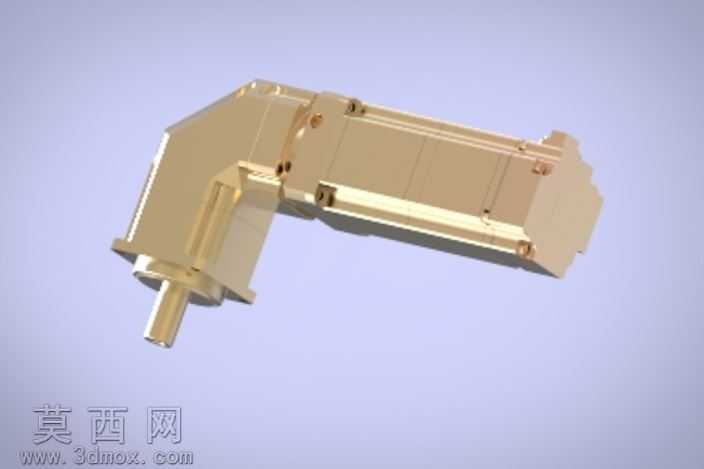

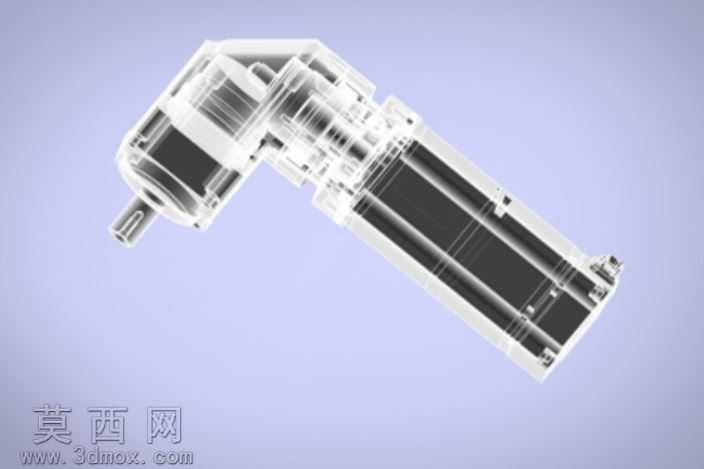

本模型为400W功率规格的直角伺服马达配套齿轮传动结构，建模过程中严格遵循伺服动力元件的实际尺寸规范，先完成伺服电机本体的主体结构搭建：对电机后端的编码器防护壳、中部的定子散热壳体、前端的连接法兰分别进行特征建模，壳体表面的安装定位孔、散热棱边均按照实物比例还原，保证各安装位的尺寸公差符合通用伺服配件的装配标准。在传动衔接部分，重点构建直角转向的齿轮传动腔体，将行星减速齿轮组与锥齿轮转向结构整合为一体，对齿轮的模数、齿顶圆、齿根过渡曲面做了精细化处理，每一个轮齿的啮合面都做了平滑过渡处理，避免模型出现棱角失真的问题，同时还原了输出轴的键槽结构、轴端定位倒角，保证输出端的连接特征与实际负载安装需求匹配。材质渲染阶段，为电机本体的定子壳体赋予磨砂黑色金属材质，模拟工业级伺服电机的喷塑外壳质感，为前端转向减速腔体赋予银灰色铝合金材质，添加细微的切削纹理还原机加工表面的真实质感，输出轴部分赋予亮面镀铬金属材质，突出传动轴的耐磨金属特性，齿轮内部结构则通过半透明剖面示意材质区分，清晰展示内部传动的层级关系。设计思路上采用直角输出的结构布局，能够在狭小安装空间内完成动力传输方向的90度转向，适配自动化设备中安装空间受限的动力传输场景，齿轮传动部分的减速比设定匹配400W伺服电机的额定转速与输出扭矩，保证动力传递过程中的扭矩放大效果符合常规工业应用需求，整体模型的各部件装配关系完整，可直接用于设备布局的干涉检查、传动方案的演示验证，也可作为自动化设备选型阶段的参考模型使用，模型各部件的分层结构清晰，可根据需求单独拆分电机主体、齿轮腔体、输出轴等独立结构，方便后续的二次修改与方案调整。
