丹佛斯制冷系统用过滤干燥器结构设计

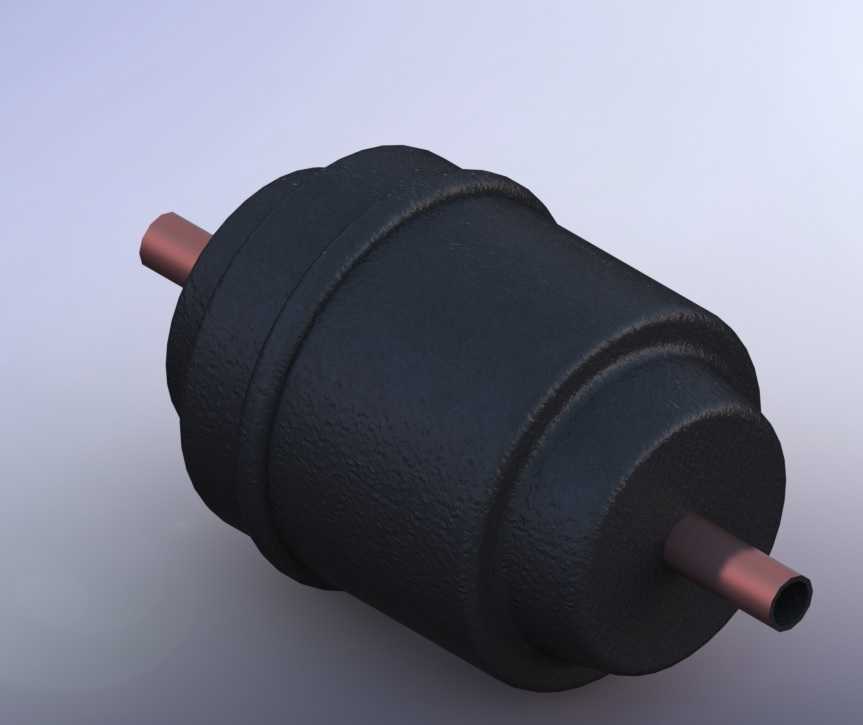

这款过滤干燥器主要面向小型氟利昂制冷回路设计，常见应用场景涵盖商用冷柜、分体式空调、小型冷库制冷机组等冷媒输送管路，安装位置通常选在冷凝器出口与节流元件之间的高压管段，承担拦截管路杂质、吸附冷媒中游离水分的核心作用，避免节流机构出现冰堵、脏堵故障，同时减少酸性物质对压缩机绕组、阀片的腐蚀风险。从结构设计来看，整体采用两端缩径的圆柱筒体结构，筒体外壳采用冷轧钢板冲压滚压成型，表面做黑色喷塑处理，兼顾耐压强度与抗腐蚀能力，两端伸出的紫铜连接管采用硬钎焊工艺与端盖封接，适配常规紫铜制冷管路的火焰钎焊安装需求，连接管外径匹配常用制冷管径规格，安装时无需额外变径接头即可直接对接同管径管路。设计阶段优先考虑了管路安装的空间兼容性，筒体最大外径控制在适配紧凑机组布局的尺寸范围，两端连接管同轴度公差控制在0.1mm以内，避免安装后出现管路附加应力，筒体中部的环形滚筋一方面用于增强筒体耐压能力，承受制冷系统高压侧的工作压力，另一方面可作为安装定位的参考基准，方便配套固定卡箍的安装定位。内部填充的分子筛干燥剂与过滤滤网经过流道优化，冷媒从一端连接管进入后，先经过粗滤网拦截焊渣、氧化皮等大颗粒杂质，再穿过分子筛填充层吸附水分，最后经细滤网过滤细微粉尘后从另一端流出，流道设计尽量降低冷媒流动阻力，避免过大压降影响制冷系统的换热效率。建模过程中对筒体的滚压成型圆角、端盖与连接管的焊接过渡段都做了细节还原，可直接用于制冷机组的管路布局干涉检查、安装工位模拟，也可作为同类型过滤干燥器国产化设计的结构参考，安装时需注意筒体两端的流向标识，确保冷媒按照设计方向流经设备，同时预留足够的焊接操作空间，避免焊接高温损伤筒体表面涂层与内部密封结构。
