阶梯形货运车厢承载结构三维设计

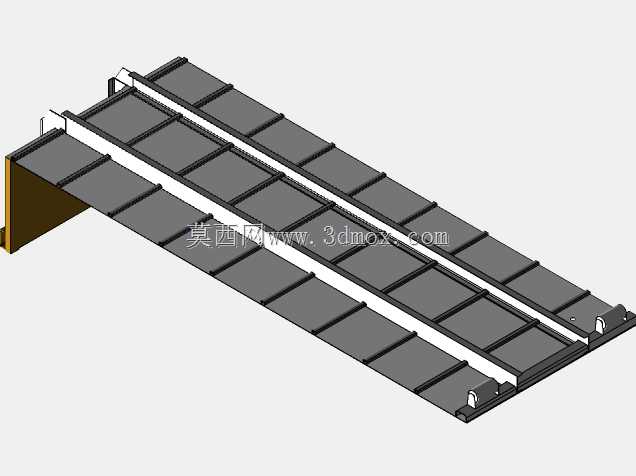

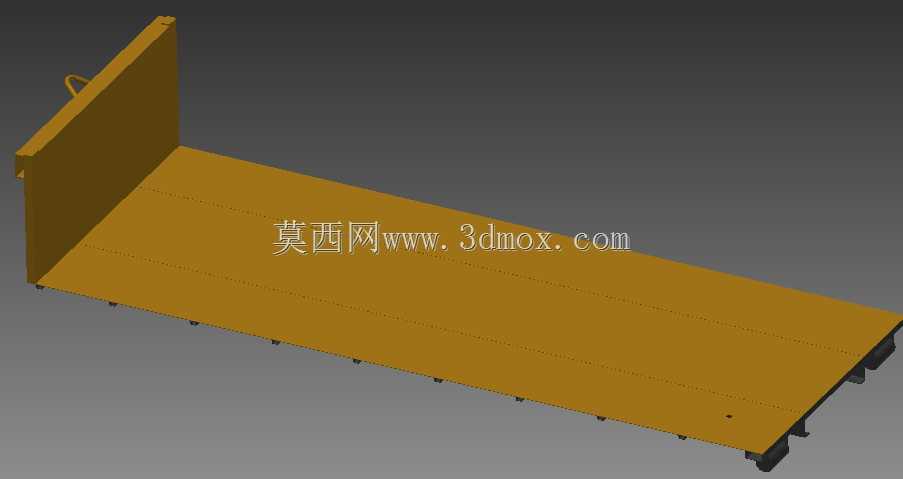

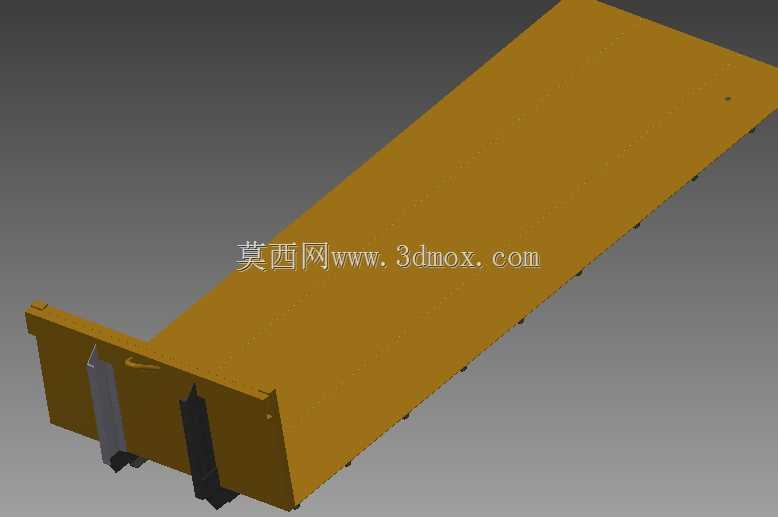

该阶梯形承载构件主要应用于公路货运专用车辆的货厢段设计，适配散料、规整包装件混合运输的作业场景，在建材转运、厂区短驳、城郊配送等工况下能发挥独特的结构优势。不同于常规平直货厢的设计思路，该结构采用阶梯形端面布局，在靠近车辆牵引端的位置设置下沉式挡边结构，既可以在运输易滚动、易滑移的货物时形成端部限位，避免货物在急加速、急制动工况下出现窜动冲击驾驶室，也能在装卸作业时为作业人员提供临时的借力点位，降低人工装卸时的攀爬风险。从结构设计逻辑来看，整体采用等厚钣金折弯成型的主体框架，侧板与底板的连接位置设置连续的加强折边，无需额外加装角部加强筋即可满足额定载荷下的刚度要求，减少了焊接工序的工作量，也能降低长期使用过程中焊缝开裂的故障概率。构件的外形尺寸边界为6700mm×2550mm，完全符合公路货运车辆的外廓尺寸限值要求，安装时可直接与车辆底盘的副车架纵梁通过标准紧固件连接，无需对底盘进行额外的切割改装，适配多数主流中型货运底盘的安装孔位布局。侧板外侧均匀布置的安装点位，可用于固定篷布挂钩、侧防护栏、货物捆绑带挂座等附属配件，预留的安装孔位采用统一的孔距标准，方便用户根据自身运输需求加装不同的附属装置。端部的阶梯形结构同时兼顾了空气导流的作用，在车辆高速行驶时能减少货厢端部的紊流产生，一定程度上降低行驶过程中的风阻，减少燃油消耗。结构设计过程中充分考虑了钣金加工的工艺性，所有折弯圆角均匹配常规折弯设备的刀具参数，不存在过小的折弯内角或过深的拉伸结构，加工时无需开发专用模具，普通钣金加工车间即可完成成型作业，有效控制了构件的制造成本。底板采用整板铺设的设计，没有多余的拼接缝隙，运输散状物料时不会出现漏料问题，日常清理也更为便捷，表面的平整结构可以直接适配托盘货物的叉车装卸作业，无需额外铺设垫板。
