低栏卡车行驶防护金属支架结构设计

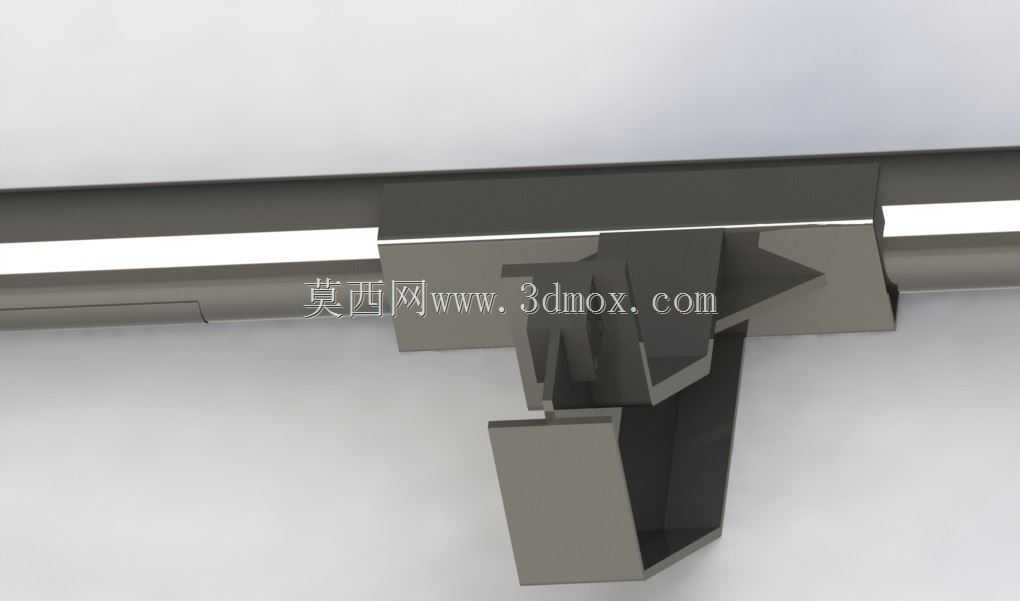

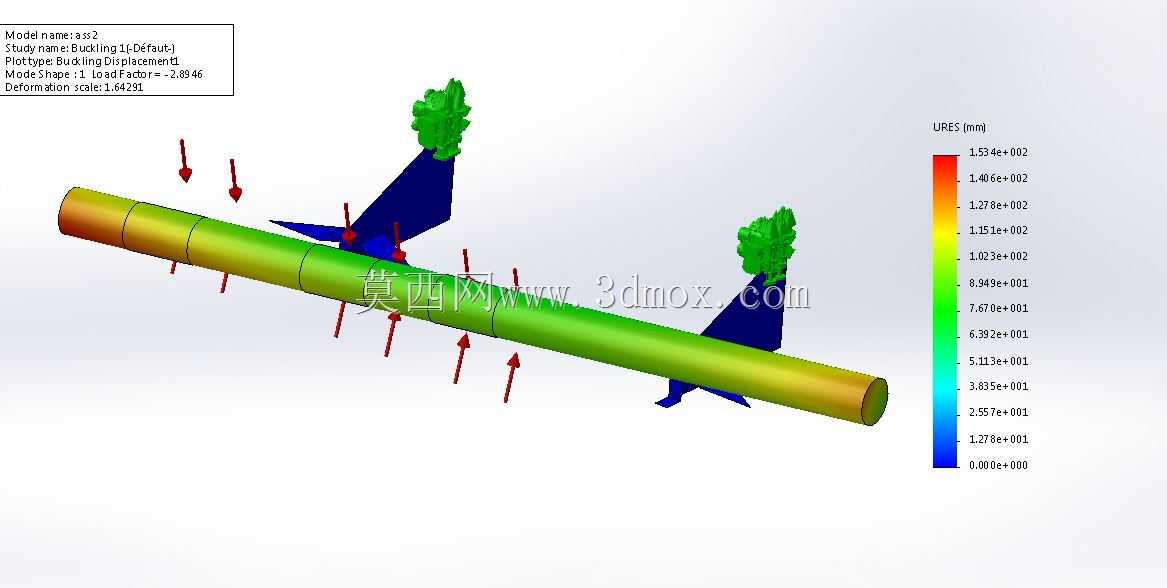

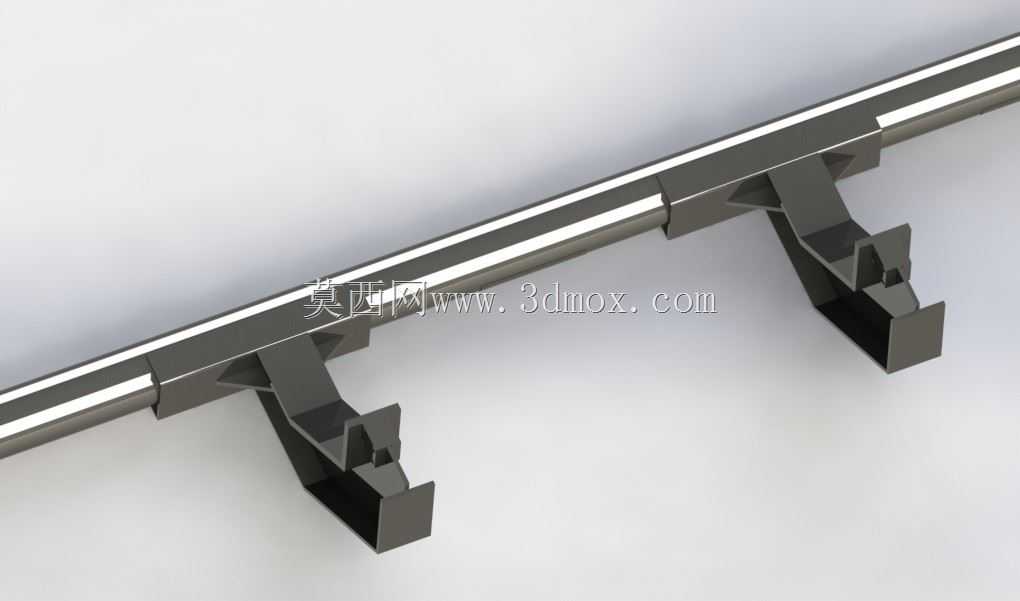

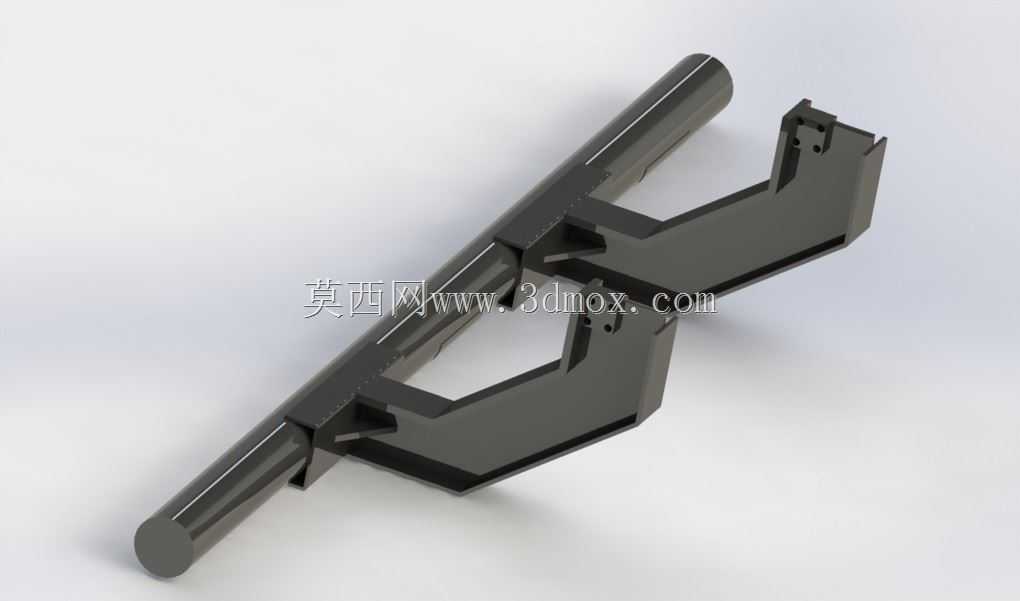

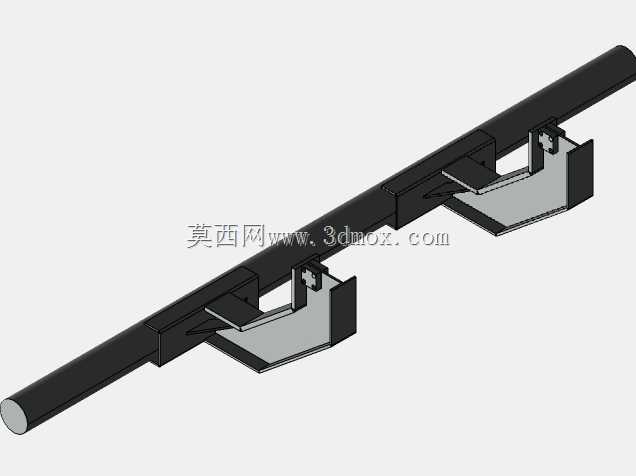

该防护构件主要应用于低栏货运卡车的底盘侧方区域，属于车辆被动安全防护范畴，核心作用是在车辆行驶过程中避免小型非机动车、行人意外卷入车底，同时可缓冲低速工况下的侧向剐蹭冲击，降低碰撞事故对第三方及车辆自身底盘管路、线束的损伤。从结构设计逻辑来看，整体采用圆管作为主承载横梁，搭配多组冲压成型的弯折支架作为安装固定端，支架与横梁之间采用贴合焊接的连接方式，保证连接强度的同时减少应力集中点。设计阶段优先选用易切削、冷成型性能优异的铁基材料，兼顾冲压加工的便利性与结构抗冲击需求，材料本身的脆性区间经过适配调整，避免低温工况下受冲击发生脆性断裂，整体构件质量控制在合理区间，不会给车辆带来过多的额外负载。安装边界方面，主横梁的平直度公差控制在1.5mm每米范围内，保证安装后与车架纵梁的平行度要求，每组安装支架的孔位同轴度公差不超过0.2mm，适配现有低栏卡车车架的标准安装孔距，无需对原车车架进行额外打孔改装，降低现场装配的工作量。支架的弯折角度经过多轮碰撞模拟验证，在受到侧向冲击时可通过可控的塑性变形吸收冲击能量，避免冲击力直接传递至车架主体造成纵梁变形，同时支架下端的延伸高度符合道路车辆侧防护的相关尺寸要求，下边缘离地间隙控制在法规允许范围内，既不会影响车辆通过起伏路面的能力，也能起到有效的防护阻隔作用。主横梁选用的无缝圆管壁厚经过强度校核，可承受常见的低速剐蹭冲击，表面无需额外做复杂包覆处理，金属裸露状态即可满足长期户外行驶的耐候需求，日常维护仅需检查焊接位置是否出现开裂、固定螺栓是否松动即可，运维成本极低。在结构细节处理上，所有支架的外露边缘都做了圆角钝化处理，避免装配及日常检查过程中出现割手的安全隐患，支架与车架连接的位置预留了调节余量，可适配不同批次车架的微小尺寸公差，降低装配难度。
