共轴双旋翼小型遥控直升机结构设计

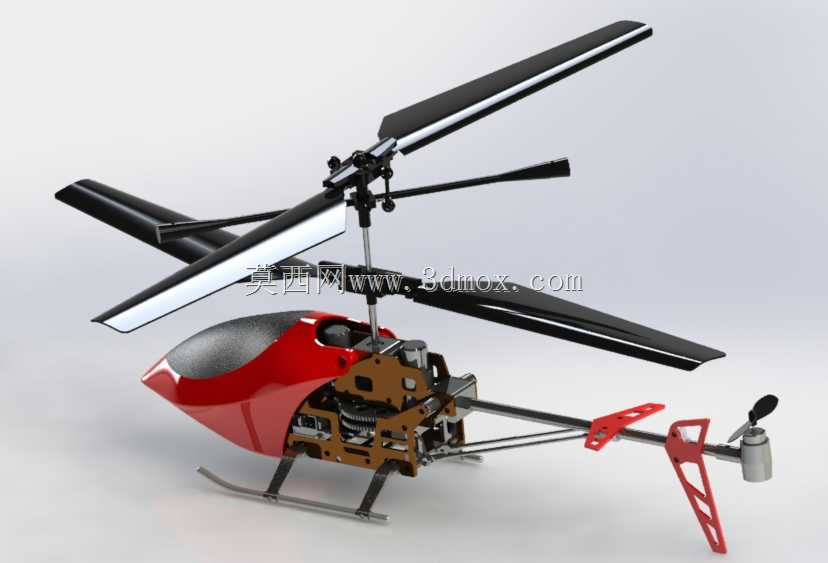

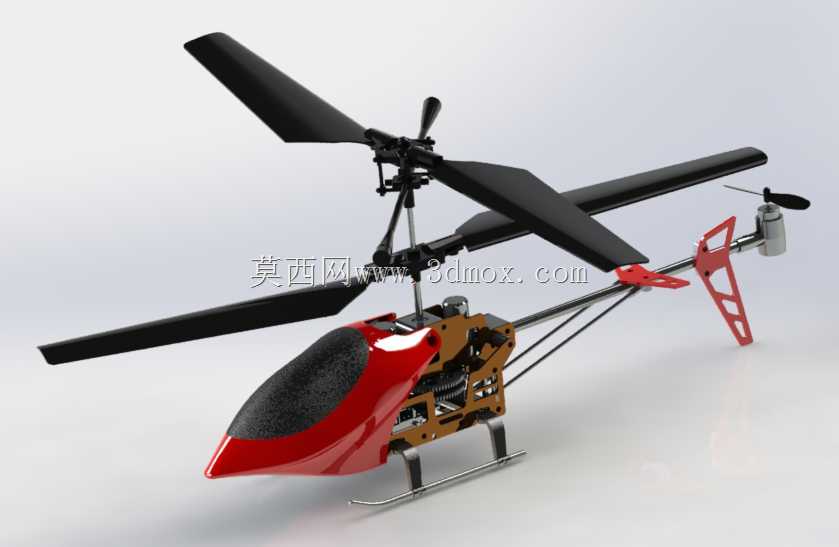

这款共轴双旋翼布局的小型遥控直升机，在航模研发、青少年科创教具、低空微缩飞行器验证场景中有着较高的适配性，区别于常规单旋翼带尾桨的航模结构，共轴反转的双旋翼设计抵消了旋翼旋转产生的反扭矩，无需额外设置尾桨传动结构，既缩减了整机的横向尺寸边界，也降低了动力传输过程中的损耗。从实际使用场景来看，这类小型航模直升机可用于室内飞行演示、基础飞行动作训练，也可作为微缩飞行器气动布局验证的载体，帮助设计人员快速验证旋翼参数调整对飞行姿态的影响。

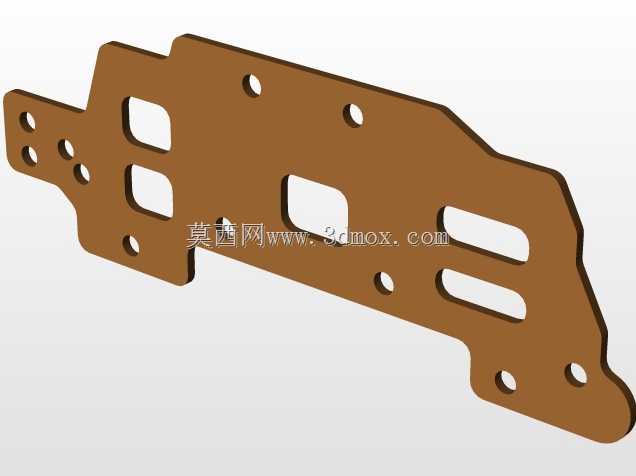

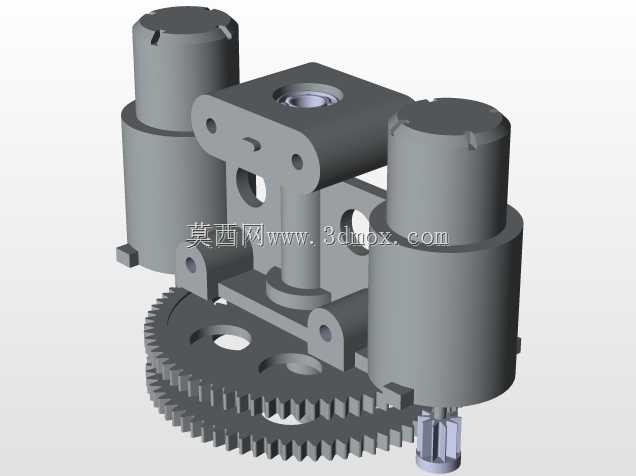

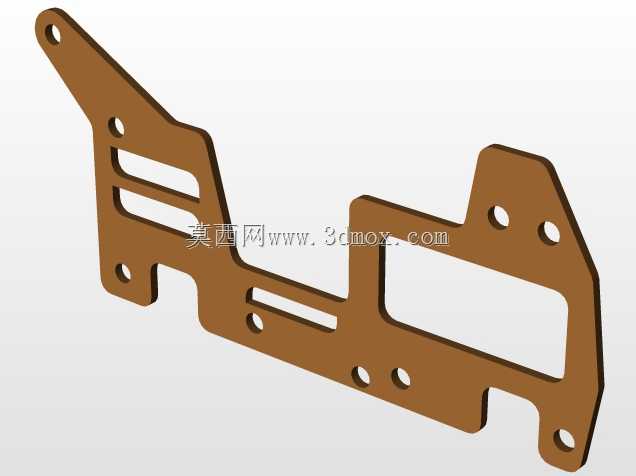

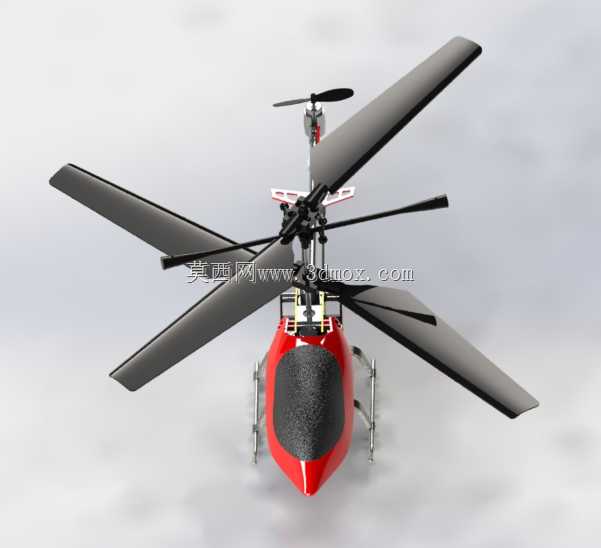

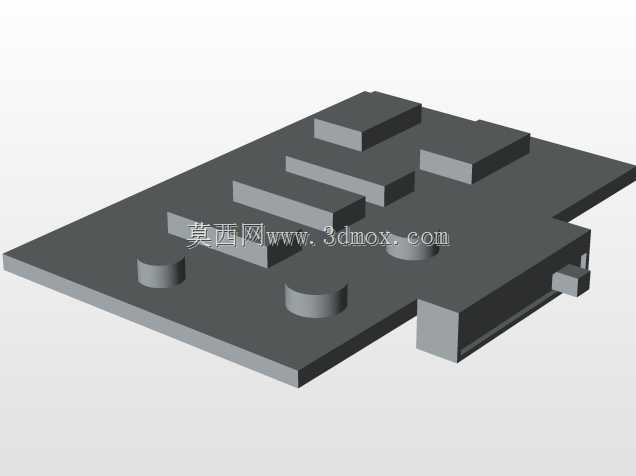

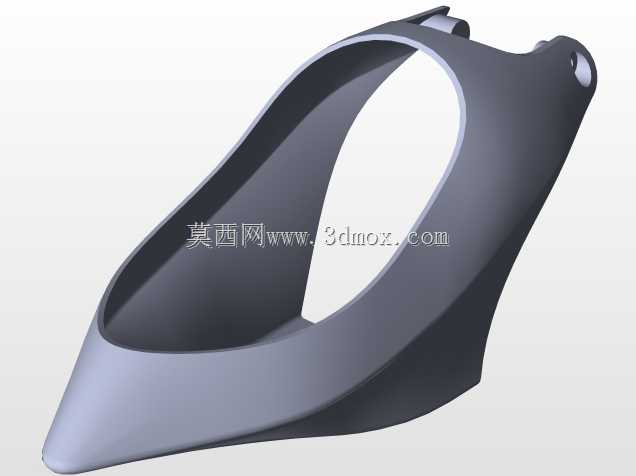

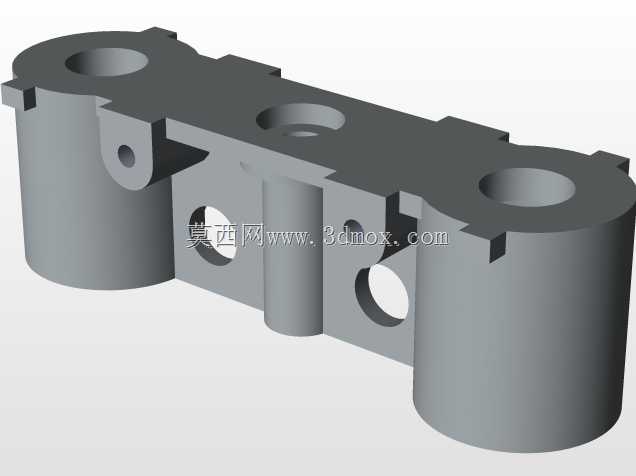

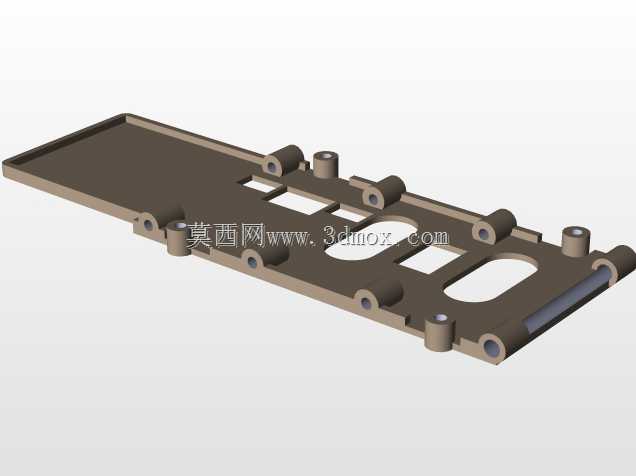

整机结构设计上，机头采用流线型整流罩设计，曲面过渡贴合内部电池与接收机的安装空间，前端收窄的造型有效降低飞行过程中的正面空气阻力，整流罩采用快拆卡扣结构，无需额外工具即可快速打开更换内部电池或调试接收电路。中部动力舱采用镂空框架式结构，既为减速齿轮组、主电机、舵机等核心部件预留了精准的安装定位槽，也通过框架式的镂空设计控制整机自重，金属材质的机架主梁贯穿前后，为旋翼主轴、尾撑杆提供足够的结构支撑强度，避免飞行过程中因振动出现结构形变。

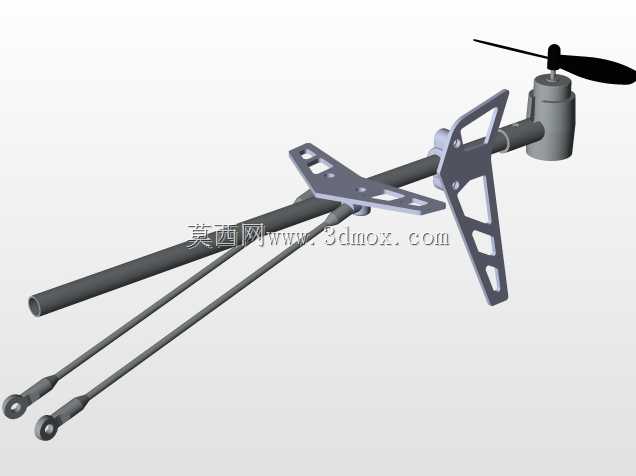

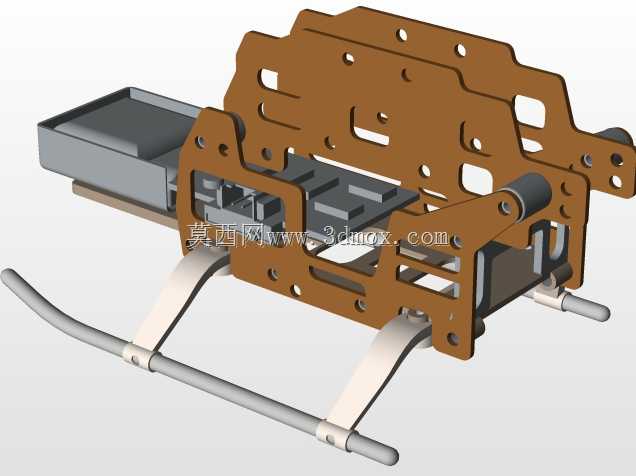

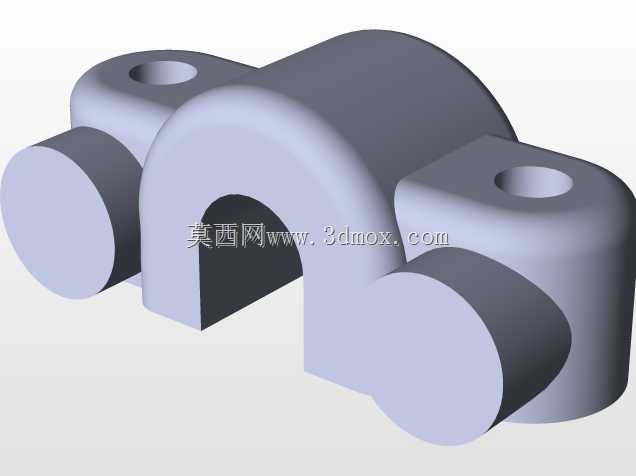

旋翼系统采用上下两层对称布置的主旋翼，桨叶采用翼型截面设计，在保证足够升力的同时降低桨叶旋转的噪声，旋翼头设置有倾斜盘结构，可通过舵机驱动调整上下旋翼的桨距变化，实现升降、前后、左右转向的全姿态控制。尾撑杆采用轻量化金属细杆结构，末端设置小型水平安定面，辅助提升飞行过程中的航向稳定性，尾部的红色支架既作为尾撑的结构加强件，也可在降落时避免尾杆直接触地造成磕碰。起落架采用滑橇式结构，两根金属弯杆通过固定座连接在主机架下方，弧形的结构可在降落时吸收冲击能量，同时保证地面停放时的整机稳定性，起落架的高度预留了足够的离地间隙，避免旋翼旋转时桨尖触地。

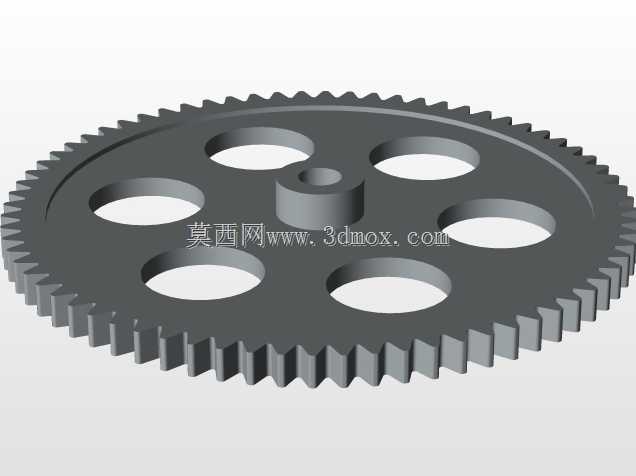

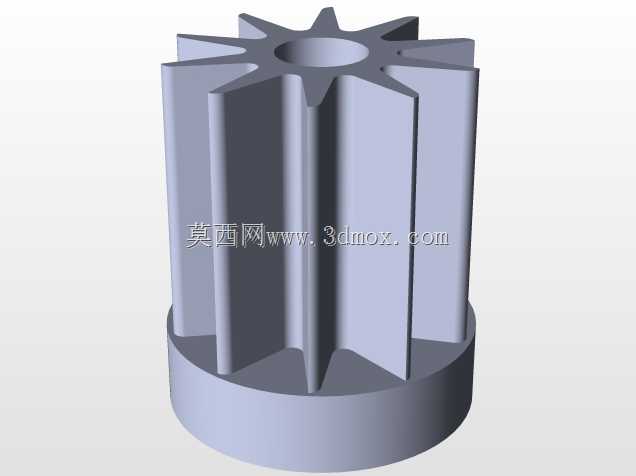

设计过程中需要重点关注旋翼主轴的同轴度公差，上下旋翼的旋转中心偏差过大会直接导致飞行时出现高频振动，影响飞行稳定性；同时需要合理配重，将整机重心控制在旋翼主轴的正下方靠前位置，保证飞行时的姿态可控。所有传动齿轮的啮合间隙需要控制在合理范围，间隙过大会导致传动卡顿、动力损耗增加，间隙过小则会加剧齿轮磨损，缩短整机使用寿命。线路布局上，电调、接收机的走线需要沿机架内侧固定，避免与运动的旋翼、齿轮部件发生干涉，同时减少线路对气动外形的干扰。
