双轮木质起重吊滑轮结构设计

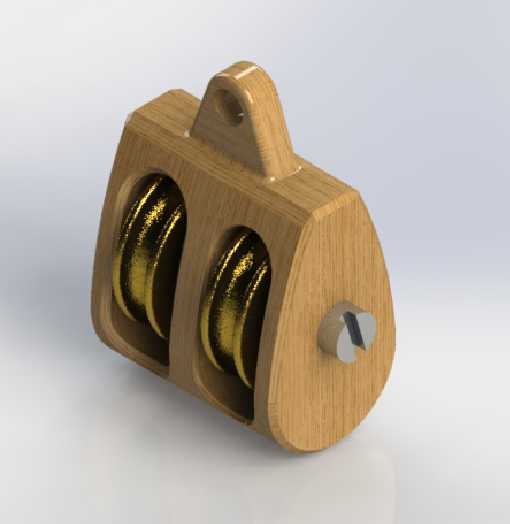

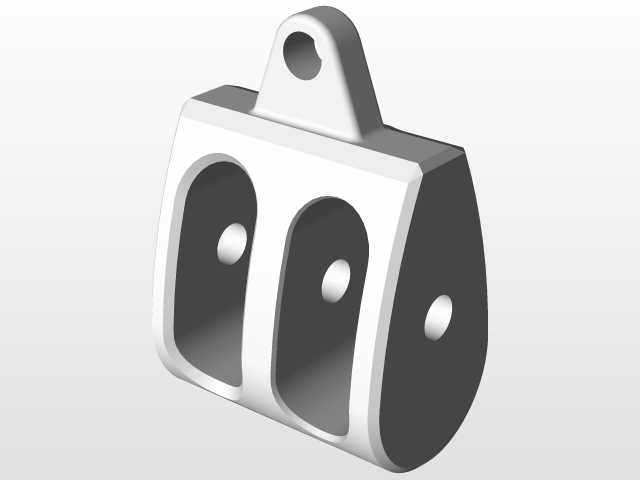

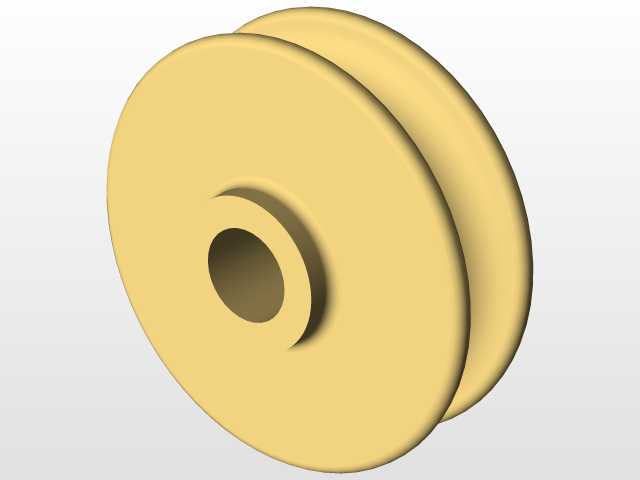

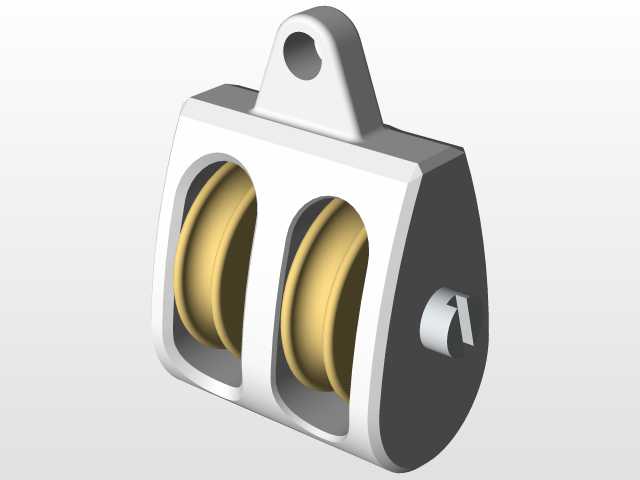

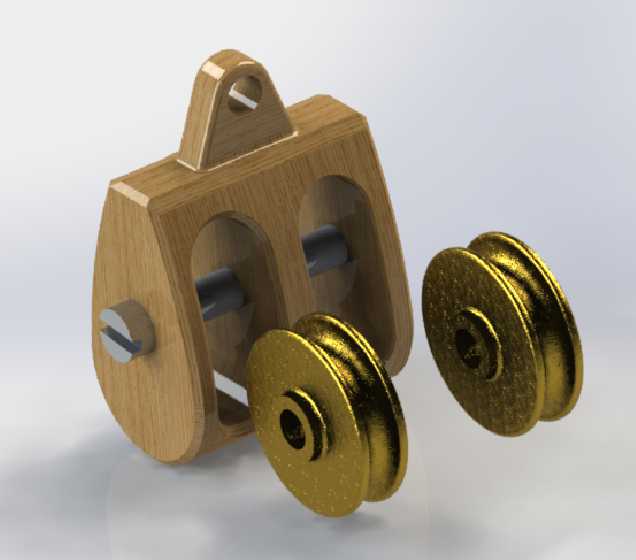

在小型起重作业、传统工坊物料吊运、轻型索具配套场景中，这类双轮滑车结构是非常实用的受力传导部件，区别于全金属铸造的工业重型滑轮，这款滑轮的支架部分采用实木材质加工，在低载荷、高频次轻量吊装场景下，木质支架的减震属性能够抵消部分起吊瞬间的刚性冲击，同时自重远低于同规格铸铁支架，更适合人工频繁移位的作业需求。从结构设计逻辑来看，整体采用对称式双轮布局，两个带槽金属滑轮平行安装在木质支架的空腔内，支架顶部设计一体化的吊耳结构，吊耳处开设贯通的吊装孔，用于连接上部吊索或挂钩，支架两侧的侧板通过横向销轴固定滑轮，销轴端部采用开槽扁头结构，配合开口销即可实现轴向限位，不需要额外的复杂紧固件，日常维护时只需要拔出开口销就能抽出销轴，快速更换磨损的滑轮，非常适合户外无专业工具的作业场景。滑轮本身采用带圆弧槽的轮体结构，槽型弧度匹配常用的麻绳、纤维吊装绳外径，能够避免绳索在受力时出现脱槽、跑偏问题，轮体中心的轴孔与销轴之间预留合理的转动间隙，保证绳索拉动时轮体能够顺畅转动，减少绳索与轮槽之间的滑动摩擦，延长吊索的使用寿命。从安装边界尺寸来看，支架整体采用上窄下宽的梯形轮廓，顶部吊耳的厚度小于两侧侧板厚度，吊装孔的中心距支架顶端的距离满足常规卸扣的安装空间要求，两个滑轮的中心距经过合理计算，保证双绳同时受力时不会出现绳索互相摩擦干涉的问题，支架底部的开口尺寸略大于滑轮外径，既能够对滑轮形成侧向防护，避免作业中杂物卡入轮槽，也不会阻碍绳索的进出。在实际应用中，这类滑轮既可以单独作为定滑轮改变力的传导方向，也可以成对配合组成动滑轮组降低起吊拉力，适配轻型物料的垂直吊运、横向牵引作业，在传统建筑修缮、古建施工、小型工坊物料转运、户外露营装备搭建等场景都有适配空间。设计过程中需要重点关注木质支架的受力点强度，吊耳与侧板衔接的位置做了圆弧过渡处理，避免直角位置出现应力集中导致木质构件开裂，销轴穿过侧板的位置加装了金属衬套，分散销轴对木质孔位的压应力，避免长期受力后孔位出现变形扩孔，影响结构稳定性。轮体采用金属材质加工，表面做耐磨处理，轮槽的粗糙度控制在合理范围，既不会过于粗糙磨损绳索，也不会过于光滑导致绳索打滑。整体结构没有冗余的复杂零件，所有部件都可以通过常规机加工、木工加工手段制作，备件替换成本低，维护难度小，针对轻载吊装场景的使用需求做了针对性的结构优化，平衡了自重、成本、使用便利性三者的关系，在不需要重型起重能力的作业场景下，比全金属滑轮的使用体验更友好。
