管壳式列管换热设备三维结构设计

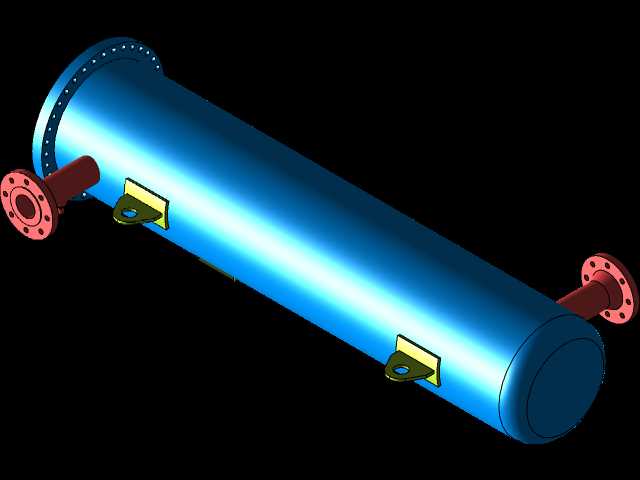

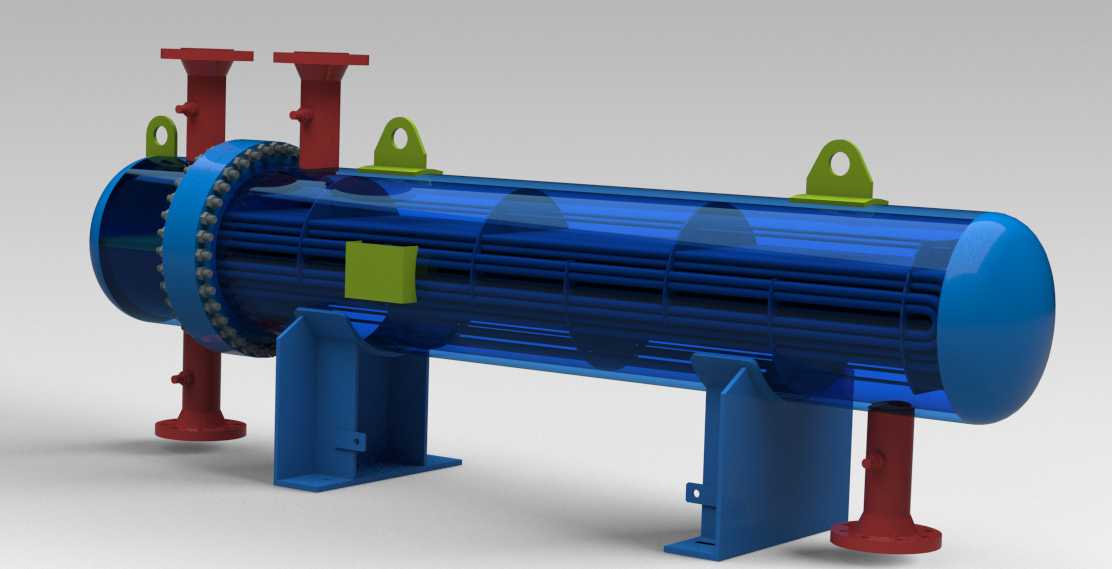

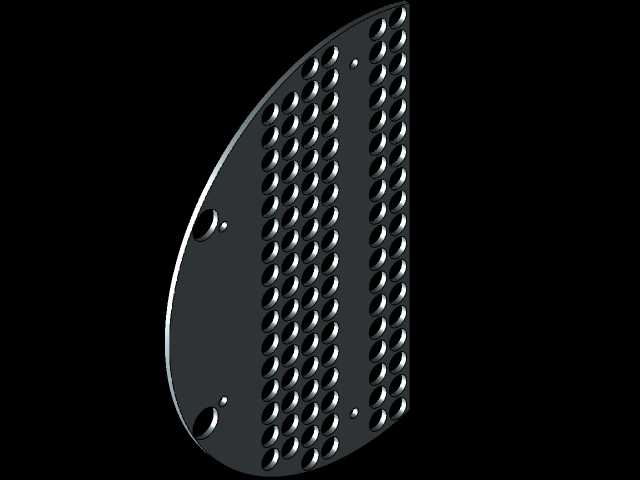

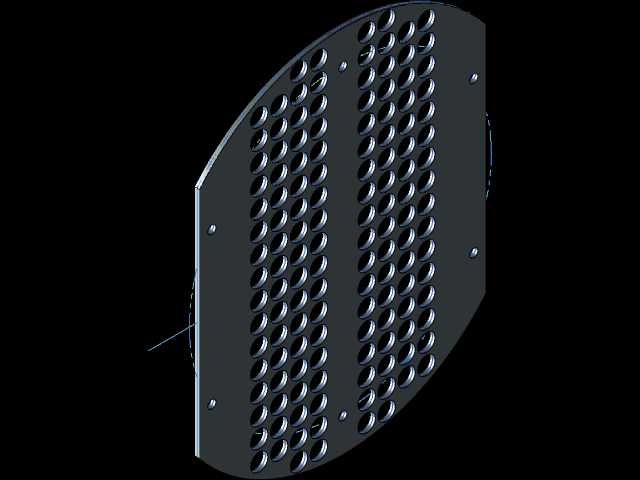

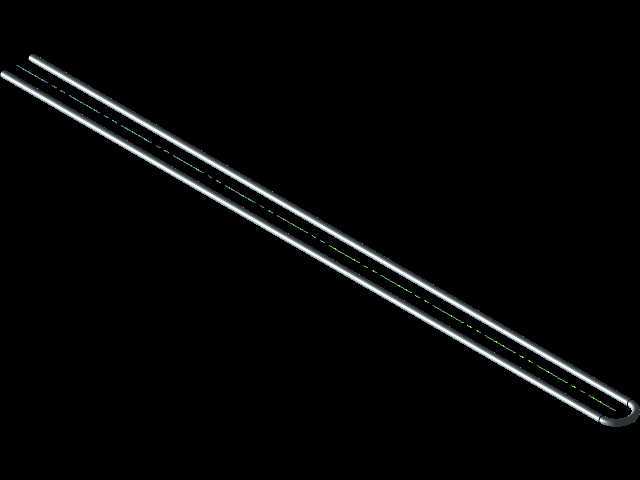

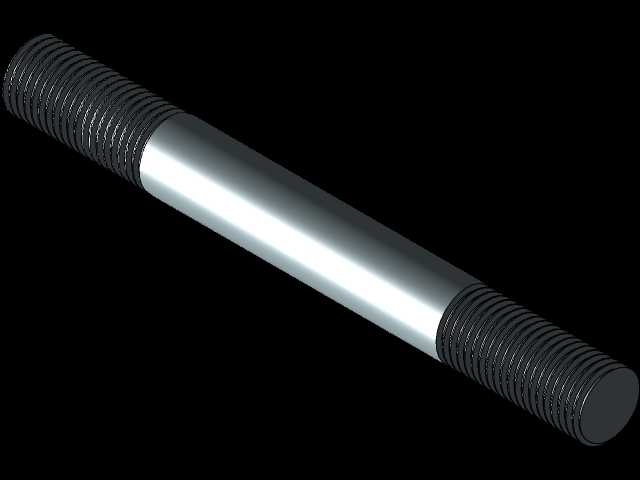

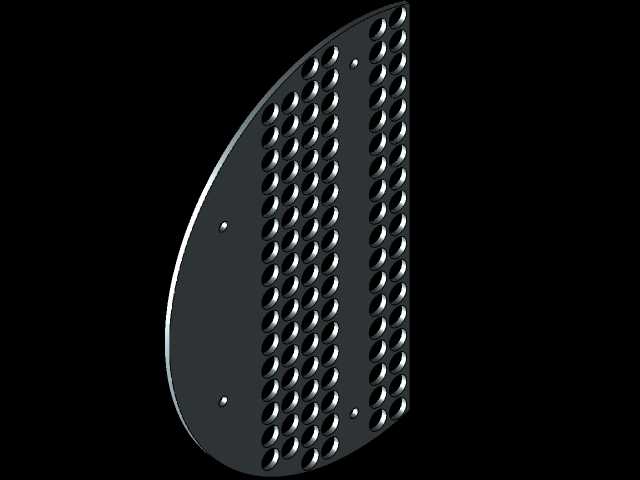

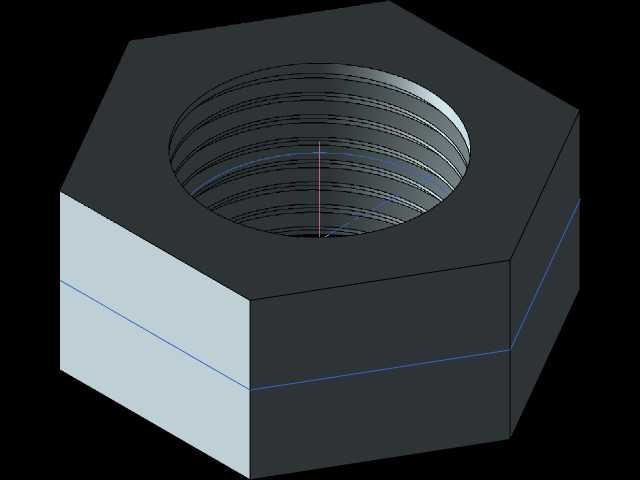

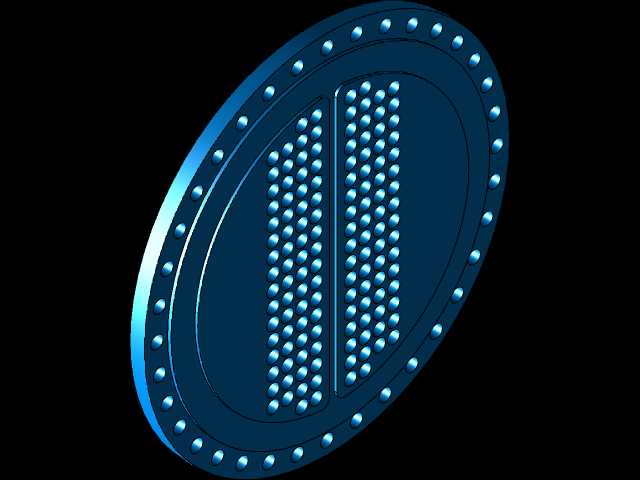

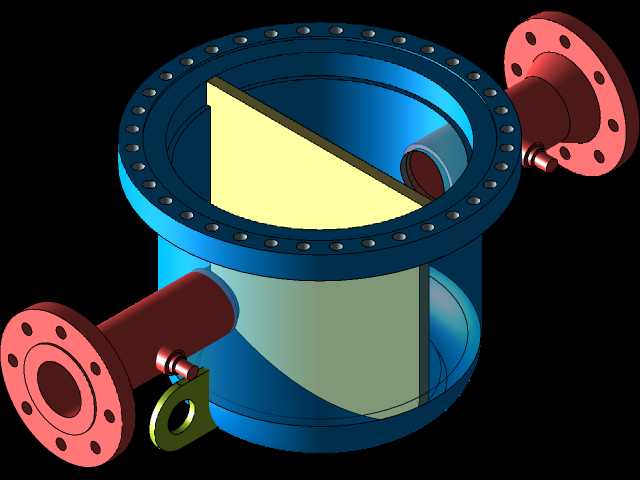

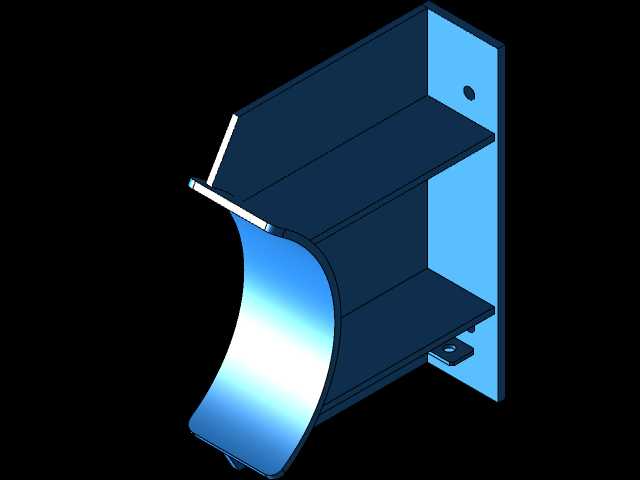

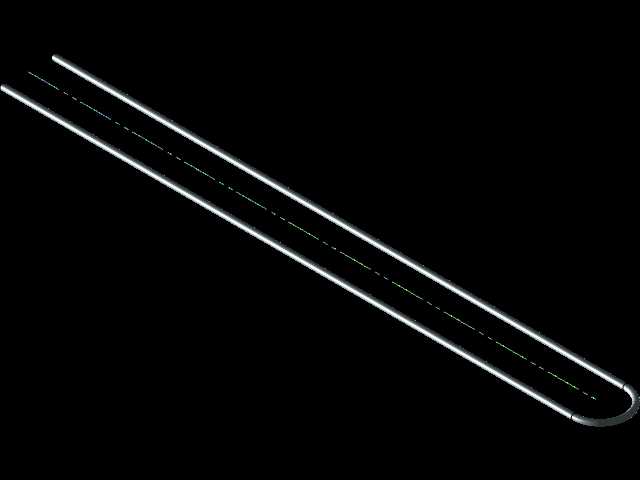

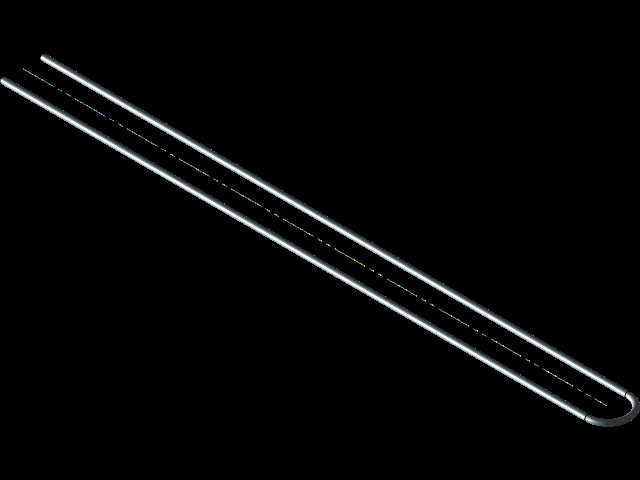

该管壳式换热结构的三维建模完全贴合石油化工、暖通空调、动力能源等领域的实际工程应用需求，这类设备是工业生产中实现冷热流体热量传递的核心装置，可完成介质的加热、冷却、冷凝、蒸发等不同工艺过程，在化工生产的精馏、反应工序配套，集中供热系统的汽水换热，制冷机组的蒸发器冷凝器单元，以及余热回收场景中都承担着不可替代的作用。从结构设计逻辑来看，该模型采用固定管板式的经典列管结构，主体承压外壳采用圆柱形筒体设计，筒体两端通过法兰结构与管板、封头实现密封连接，内部均匀排布多根平行换热管束，冷热两种流体分别走管程与壳程，通过管壁完成热量交换，这种结构的优势在于承压能力强、换热效率稳定、制造成本相对可控，适合绝大多数清洁介质、温差应力不大的常规换热工况。模型中还原的鞍式支座是卧式压力容器的标准支撑结构，两个支座分别设置在筒体靠近两端的位置，其中一个为固定支座，另一个设计为可滑动结构，用于抵消设备运行过程中因温度变化产生的热胀冷缩位移，避免结构应力集中导致的焊缝开裂或管束变形，支座的地脚螺栓孔位置、支撑面高度都按照通用安装规范预留了足够的操作空间，方便现场安装时的找平与固定。筒体上方设置的多个吊耳结构完全满足设备吊装转运的受力要求，吊耳的位置经过重心校核，吊装时可保证设备保持水平姿态，避免管束因倾斜受力产生变形，吊耳的开孔尺寸、焊接位置都符合压力容器吊装附件的设计标准。筒体上设置的多个接管分别对应壳程流体的进出口、管程流体的进出口，还有预留的排液、排气、测温测压接口，不同口径的接管法兰都匹配对应压力等级的密封面结构，红色标识的接管与蓝色筒体形成清晰的视觉区分，方便建模时区分不同介质的流道，也便于现场安装时的管路对接。从安装边界来看，该卧式换热器的整体长度、筒体直径、支座间距、接管伸出长度都按照常规工业工况的通用尺寸设计，安装时需要预留的检修空间主要集中在管箱端，也就是法兰连接的一侧，方便后期检修时抽出管束进行清洗或更换，设备上方需要预留足够的吊装操作空间，两侧接管位置要预留管路安装与阀门操作的余量，底部支座的安装基础需要做水平处理，承载能力满足设备满水运行时的总重量要求。设计过程中充分考虑了壳程流体的折流需求，模型内部的折流板采用弓形结构，按照等间距排布，既可以支撑换热管束避免管束振动，又可以改变壳程流体的流向，提高壳程流体的流速与湍流程度，大幅提升整体换热效率，折流板的缺口大小、板间距都经过流速校核，避免出现流动死区或者阻力过大的问题。管板与换热管的连接采用强度胀加密封焊的结构形式，这种连接方式可以保证在承压状态下的密封可靠性，避免管程与壳程介质出现串漏，适合绝大多数中低压换热工况。筒体上设置的方形接口为备用仪表接口，可根据实际工艺需求安装温度传感器、压力传感器或者安全阀，满足不同工况的安全监测与泄压需求。整个模型的结构细节完全还原了实际工业设备的制造与安装要求，没有冗余的装饰性结构，所有特征都服务于设备的实际功能，对于结构设计人员来说，可直接参考该模型的结构排布进行同类型设备的参数化改型，对于设备选型人员来说，可通过该三维模型直观了解设备的结构形式、接口位置与安装尺寸，提前完成管路布局与基础设计的校核工作，避免现场安装时出现尺寸干涉或者空间不足的问题。
