棘轮自锁式起重吊钩结构设计

在车间重型工件转运、仓储货位吊装、设备安装就位这类高频重载吊装作业场景里，吊具的防脱可靠性一直是现场安全管控的核心节点，传统开口吊钩仅靠弹簧压片阻挡吊索滑脱，在吊索晃动、吊装姿态倾斜、瞬时载荷波动的工况下，弹簧压片容易受外力偏移失效，存在吊索脱出、重物坠落的安全隐患。这款带棘轮自锁结构的吊钩，正是针对这类现场痛点做的结构优化，核心功能是在吊钩挂入吊索后，通过棘爪与棘轮的单向锁止特性，自动封闭吊钩开口，且锁止状态不受吊索晃动、载荷波动影响，只有人工主动扳动解锁棘爪才能打开吊钩开口，从结构原理上规避了意外脱钩的风险。

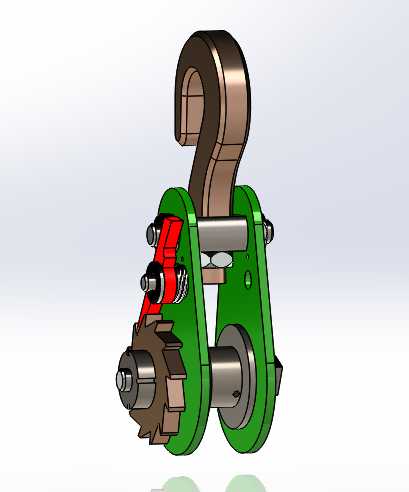

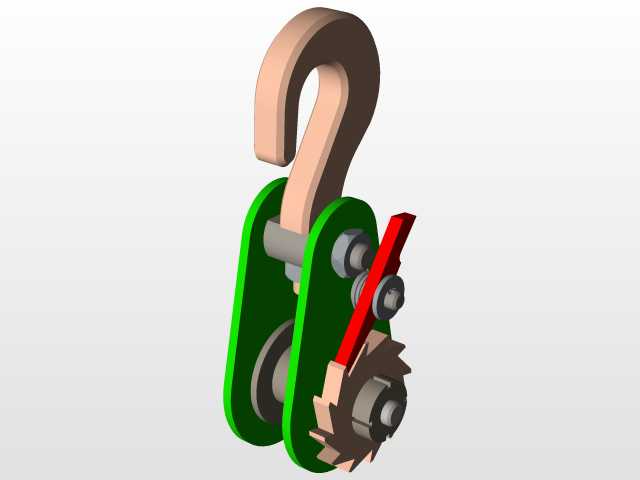

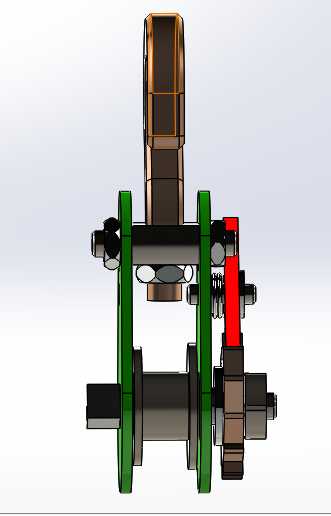

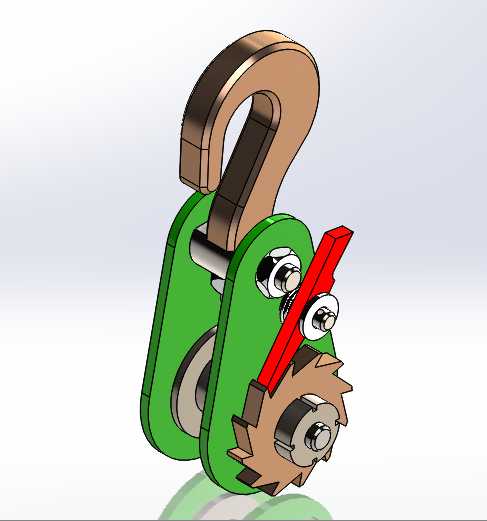

从结构设计逻辑来看，整体采用双侧夹板作为承载基体，两块平行的绿色夹板通过销轴、锁紧螺母完成刚性连接，所有承载销轴都采用台阶轴设计，轴端加装防松螺母与平垫圈，避免长期受载后销轴窜动脱落。上部的吊钩本体通过顶部销轴铰接在双侧夹板之间，吊钩采用锻造级曲面轮廓设计，钩身的圆弧曲率适配常规吊装用钢丝绳、吊装带、卸扣的接触弧度，减少吊索在钩身的局部应力集中，钩尖部位做了圆弧倒角处理，挂入吊索时不会刮伤吊装带编织层或者钢丝绳钢丝。自锁机构的核心是下部的棘轮棘爪组件，棘轮与封闭挡杆为同轴联动结构，红色的挡杆就是吊钩开口的封闭部件，当吊索从吊钩开口处压入时，吊索会推动挡杆绕棘轮轴向下转动，带动棘轮同步旋转，此时棘爪在自身扭簧的作用力下卡入棘轮齿槽，允许棘轮向吊钩内侧单向转动，反向转动则被棘爪锁死，当吊索完全进入钩腔后，挡杆在扭簧作用下回弹至吊钩开口位置，刚好封闭整个吊钩开口，此时棘轮被棘爪锁止，挡杆无法向外转动，哪怕吊索向外撞击挡杆，棘爪的卡紧力会牢牢锁住棘轮，让挡杆保持封闭状态。解锁时只需要向上扳动棘爪尾部的操作端，让棘爪脱离棘轮齿槽，就可以手动转动挡杆打开吊钩开口，取出吊索，操作逻辑符合现场作业人员的操作习惯，不需要额外的复杂操作步骤。

从安装边界与尺寸适配角度来说，这款吊钩的上部连接孔适配常规起重葫芦的下吊钩连接轴，不需要对现有起重设备做额外改装就可以直接替换原有普通吊钩，双侧夹板的间距控制在常规吊索的厚度适配范围内，不会出现吊索在夹板之间卡滞的问题。棘轮的齿形采用不对称梯形齿设计，承载面的倾角做了优化，棘爪卡入后承载方向的受力会让棘爪有向齿槽深处卡紧的趋势，载荷越大锁止越牢靠，不会出现受载后棘爪滑脱的问题。棘爪的转轴处加装了润滑衬套，长期户外或者车间多尘环境下使用也能保持转动灵活，不会因为锈蚀或者积尘出现卡滞。所有转动销轴的端部都做了沉头设计，螺母锁紧后销轴端面不超出夹板外表面，避免吊装过程中销轴端部刮碰周边工件或者作业人员。钩身的承载截面经过抗弯强度校核，在额定载荷下钩身的最大变形量控制在允许范围内，不会出现永久塑性变形，棘轮与棘爪的接触齿面做了表面硬化处理，长期反复受载冲击也不会出现齿面崩裂、磨损过快的问题。

在实际现场使用中，这款吊钩适配0.5吨到5吨区间的常规手动葫芦、电动葫芦吊装作业，不管是钢结构安装时的构件吊装，还是机加工车间的重型工件上下料转运，或是仓储环节的重型货箱堆垛，都能稳定发挥防脱作用，相比传统弹簧压片式防脱吊钩，棘轮自锁结构的抗干扰能力更强，哪怕吊装过程中吊索反复晃动、挡杆受到吊索的反复撞击，锁止状态都不会失效，不需要作业人员频繁检查防脱结构是否复位，能有效降低现场吊装的安全管控压力，减少因为防脱结构失效导致的安全事故。结构上所有易损部件都采用模块化设计，棘爪、棘轮、扭簧这些部件如果出现磨损，只需要拆开对应销轴就可以单独更换，不需要整体报废吊钩，能降低长期使用的维护成本。
