可调式夹持水管钳结构设计

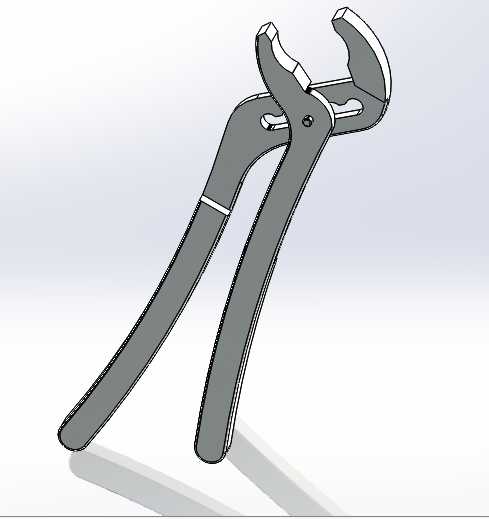

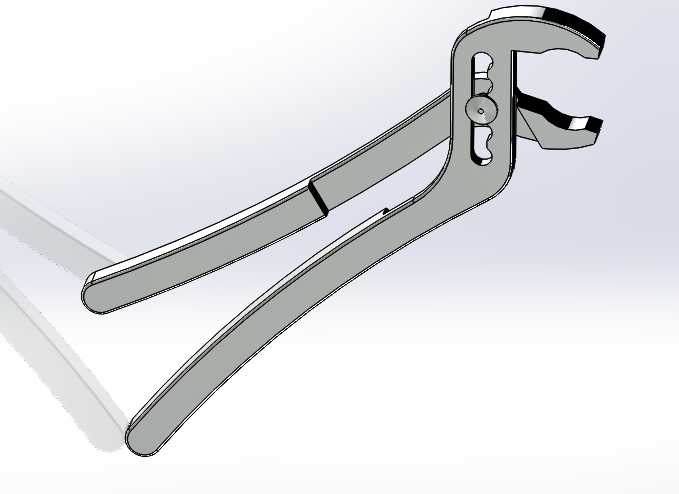

在给排水施工、卫浴安装、汽修维保以及家用五金维修场景里，这类可调式夹持钳是出镜率极高的手动工具，区别于固定开口的普通扳手，它的核心优势是可以在一定范围内无级调整开口大小，适配不同外径的圆形管件、异形螺母以及薄壁工件，不会像普通活动扳手那样容易在大扭矩施力时打滑啃伤工件表面。从结构设计逻辑来看，整个钳体采用对称式双杠杆布局，上钳头与固定手柄为一体锻造成型，下钳头与活动手柄通过中部的销轴实现铰接，钳身中段开设的多档位调节卡槽是实现开口调整的核心结构，活动手柄上的定位凸台可以卡入不同位置的卡槽，快速切换夹持范围，调整过程不需要额外的锁紧结构，只需要张开手柄让凸台脱离当前卡槽，滑移到对应档位再合拢手柄即可完成定位，单手就能操作，在高空作业或者狭小空间作业时这个设计能大幅降低操作难度。钳头的咬合齿做了不对称的弧度设计，固定钳唇的弧度偏大，用来贴合管件的外圆曲面，活动钳唇的咬合面做了细密的倒齿，齿尖朝向钳身铰接点方向，当施加握力夹紧工件时，杠杆力会让两个钳唇的咬合力随着施力增大同步提升，不会出现工件脱出的情况，哪怕是表面沾有油污、水渍的光滑金属管件，也能牢牢咬合不打滑。从安装边界和尺寸适配角度来说，这类钳具的最大开口尺寸通常覆盖10mm到50mm的常见管径，完全适配家装领域的4分、6分、1寸水管，以及汽修场景里的小型橡胶管、金属油管的夹持需求，整体闭合状态下的总长控制在250mm左右，手柄部分做了符合人体工学的弧形收窄，握持时手掌的受力点均匀分布在指根和掌心位置，长时间施力也不容易出现磨手的情况。在实际工况使用中，它既可以用来拧紧或者拆卸带螺纹的水管接头，也能替代管钳夹持薄壁管件做切割、套丝作业，相比重型管钳它的重量更轻，整体重量不到300g，放在工具包里携带不会增加过多负重，钳体的铰接销轴做了加大直径设计，销轴两端做了铆压防脱处理，反复开合上万次也不会出现销轴松动、钳头晃量过大的问题。设计过程中需要重点关注几个受力薄弱点：首先是调节卡槽的位置精度，每个卡槽的间距要控制在2mm以内，卡槽的深度要保证定位凸台卡入后有足够的接触面积，避免大扭矩施力时凸台从卡槽里滑脱；其次是钳头咬合齿的热处理硬度，要控制在HRC45-50之间，硬度过高容易在夹持硬工件时崩齿，硬度过低则容易磨损变钝导致打滑；最后是两个手柄的开合角度，最大张开角度不能超过15度，角度过大握持时手掌无法完全包裹手柄，施力效率会大幅下降，角度过小则会导致开口调整范围受限，无法适配大直径工件。钳身的表面处理采用哑光镀铬工艺，既可以防锈耐腐蚀，在潮湿的卫浴施工场景里长期使用也不会生锈，哑光表面不会反光刺眼，在户外强光下作业也不会因为反光影响操作视线。和普通的活动扳手相比，这类钳具的夹持力是同规格活动扳手的3倍以上，因为它的力臂设计更合理，铰接点到握持端的距离是铰接点到钳唇咬合点距离的6倍，按照杠杆力计算，手掌施加100N的握力，钳口就能产生600N的夹持力，完全能满足日常维修和施工的扭矩需求，不会出现拧不动锈死接头的情况。在做三维结构建模的时候，要特别注意活动手柄和钳身卡槽的配合间隙，间隙控制在0.1mm到0.2mm之间，间隙过大会导致钳头晃量太大，夹持工件时容易偏斜，间隙过小则会导致调整档位时卡滞，无法快速切换开口大小；铰接销轴和两个钳体的配合采用基孔制间隙配合，保证开合动作顺滑无卡顿，同时销轴两端的铆接余量要控制在0.5mm，既保证铆接后不会松脱，也不会因为铆接量过大导致钳体开合受阻。
