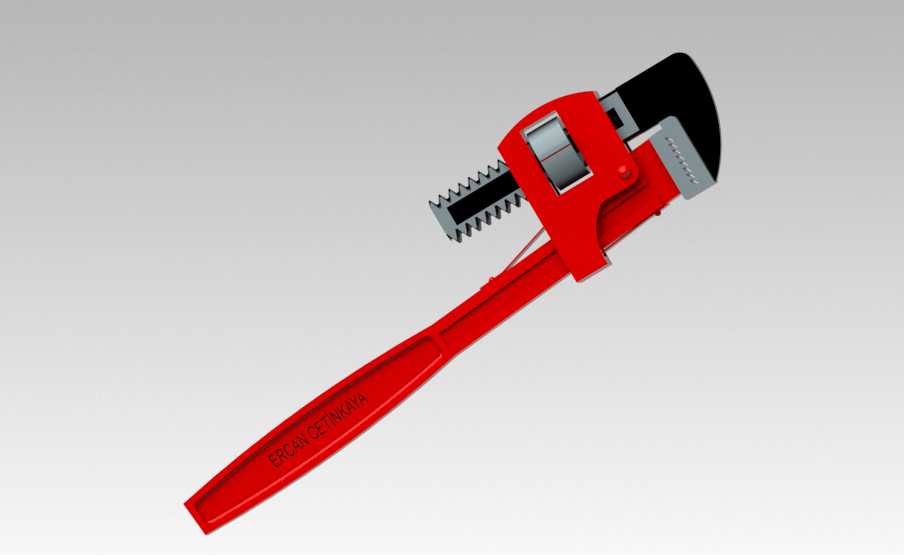

重型可调式管子夹持扳手三维结构

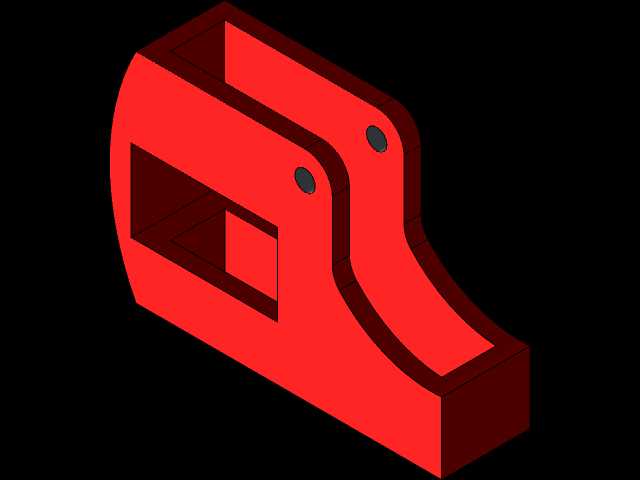

在民用给排水施工、工业管道铺设、油气输送管线运维、消防管路安装、机电设备管路检修等各类涉及金属或硬质非金属管材拆装的作业场景中，管钳是一线作业人员无法替代的核心手动夹持工具，其结构设计的合理性直接决定了大扭矩工况下的夹持可靠性、操作安全性与长期使用寿命。这款管钳的整体结构遵循重型手动工具的力学传递逻辑设计，核心受力部件采用高刚性结构布局，从钳头咬合组件、调节齿条、钳身主体到长手柄，所有传力路径均做了应力集中规避处理，避免大扭矩施力时出现部件断裂、形变失效的问题。钳头部分采用活动颚板与固定颚板配合的结构，两个咬合面均加工有连续的锯齿形卡齿，卡齿的齿形角度经过反复校核，正向施力拧动管材时，齿尖会嵌入管材外壁形成多点咬合，不会出现打滑脱开的情况，反向回退时齿面可顺畅脱离管壁，不会过度刮伤管材表层的防腐涂层。颚板与钳身的连接销轴采用过盈配合装配，销轴的剪切强度预留了足够的安全余量，即使在锈蚀管材的拆卸作业中施加超出常规的扭矩，也不会出现销轴剪切断裂的故障。调节机构采用齿条式步进调节结构，活动颚板与钳身内置的齿条精密配合，可根据待夹持管材的外径快速调整开口尺寸，调节行程覆盖从DN15到DN50的常用管材规格，调节档位清晰，咬合到位后不会出现颚板自行滑移退档的问题。钳身主体采用一体式锻造结构的设计思路，从钳头受力段到手柄握持段为连续的刚性整体，没有多余的拼接焊缝，整体抗弯强度远高于拼接式结构的管钳，在狭窄空间内撬动、拧动锈蚀管件时，钳身不会出现弯折变形。手柄部分做了符合人体工学的弧度设计，握持段的截面为椭圆形，贴合手掌的自然握持形态，长时间施力作业时可减少手掌局部的压强集中，降低作业疲劳感；手柄末端做了加宽的挡边设计，施力过程中即使手掌出汗打滑，也不会从手柄末端脱手，避免作业人员磕碰受伤。从安装与使用的边界尺寸来看，这款管钳的整体长度适配常用作业空间的操作需求，钳头最大开口状态下的整体外轮廓尺寸可满足常规管路安装作业的空间要求，在靠墙布设的管路、设备夹缝内的管路拆装场景中，钳头的厚度尺寸经过优化，可伸入狭窄的操作间隙完成咬合动作，不会因为钳头过厚无法卡入管件位置。在实际作业场景中，这款管钳可适配镀锌钢管、无缝钢管、PPR稳态管、厚壁PVC管等多种常见管材的拆装需求，除了管材拧动作业外，也可临时作为夹持工具用于小型金属工件的拆装、圆棒类零件的辅助固定，在设备维修、家装施工、市政管线运维等场景下均有稳定的表现。设计过程中针对钳头咬合齿的硬度做了匹配性设计，齿部硬度高于常规管材的表面硬度，保证长期使用后齿尖不会出现磨平、卷刃的问题，同时钳身主体的韧性经过校核，在承受冲击载荷时不会出现脆断。调节齿条的齿距设计兼顾了调节速度与夹持精度，既可以快速滑动调整开口大小适配不同管径，咬合后齿条的啮合面有足够的接触面积，大扭矩下不会出现齿部崩损的问题。钳头的开口角度做了优化，咬合管材时颚板与管材外壁的接触为面接触而非线接触，可在保证咬合力的同时减少管材外壁的压痕深度，避免薄壁管材被夹扁变形。手柄的长度设计基于杠杆力矩原理计算，在普通人的手臂施力范围内即可输出足够的拧动扭矩，无需额外加接延长套管，避免过载导致钳身断裂或管件崩裂的安全隐患。整体结构没有多余的冗余部件，所有活动部件的配合间隙经过合理控制，既不会因为间隙过小出现调节卡滞，也不会因为间隙过大导致夹持时晃量过大影响操作精度。
