八旋翼模块化无人机组装套件结构设计

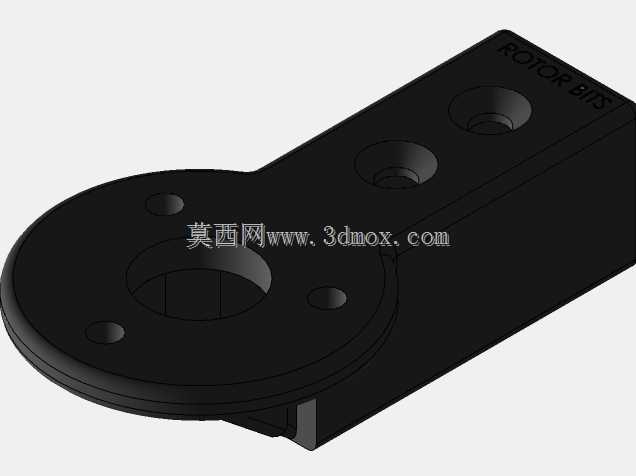

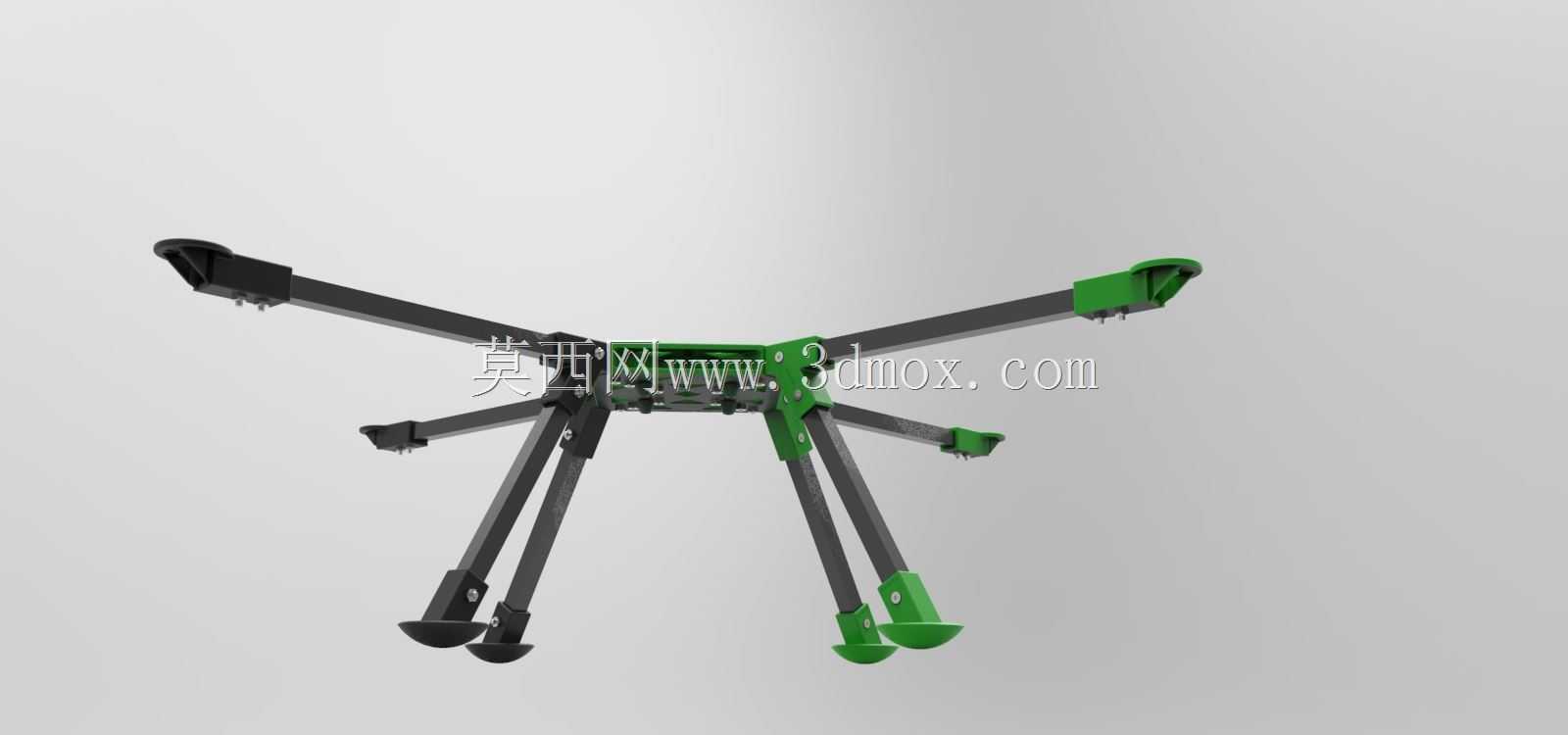

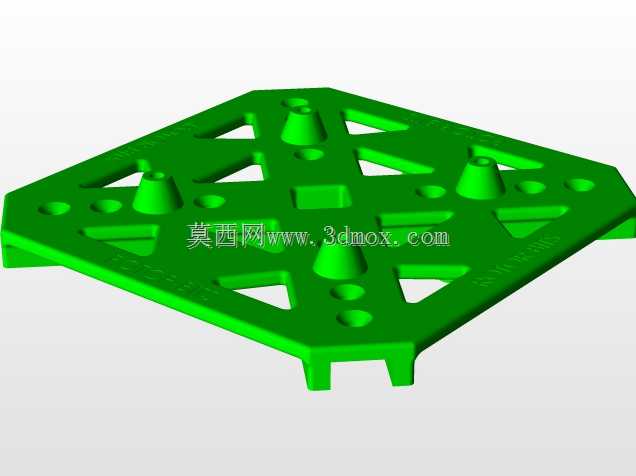

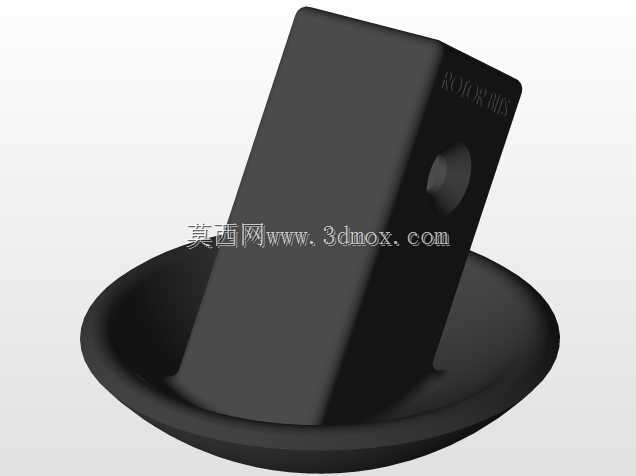

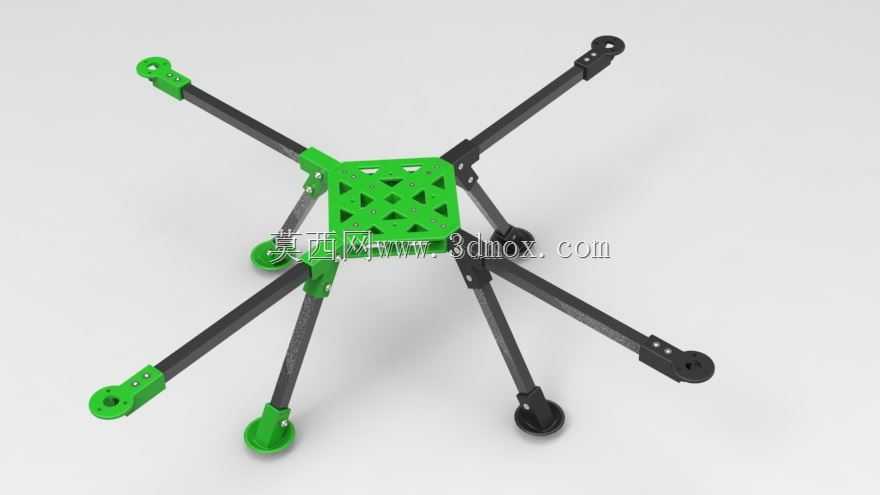

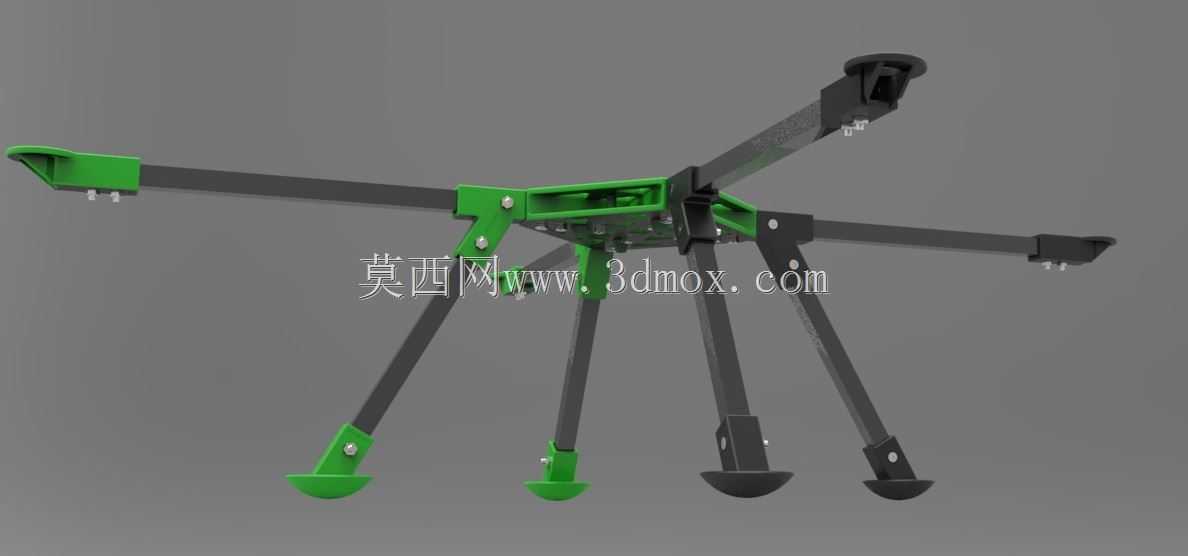

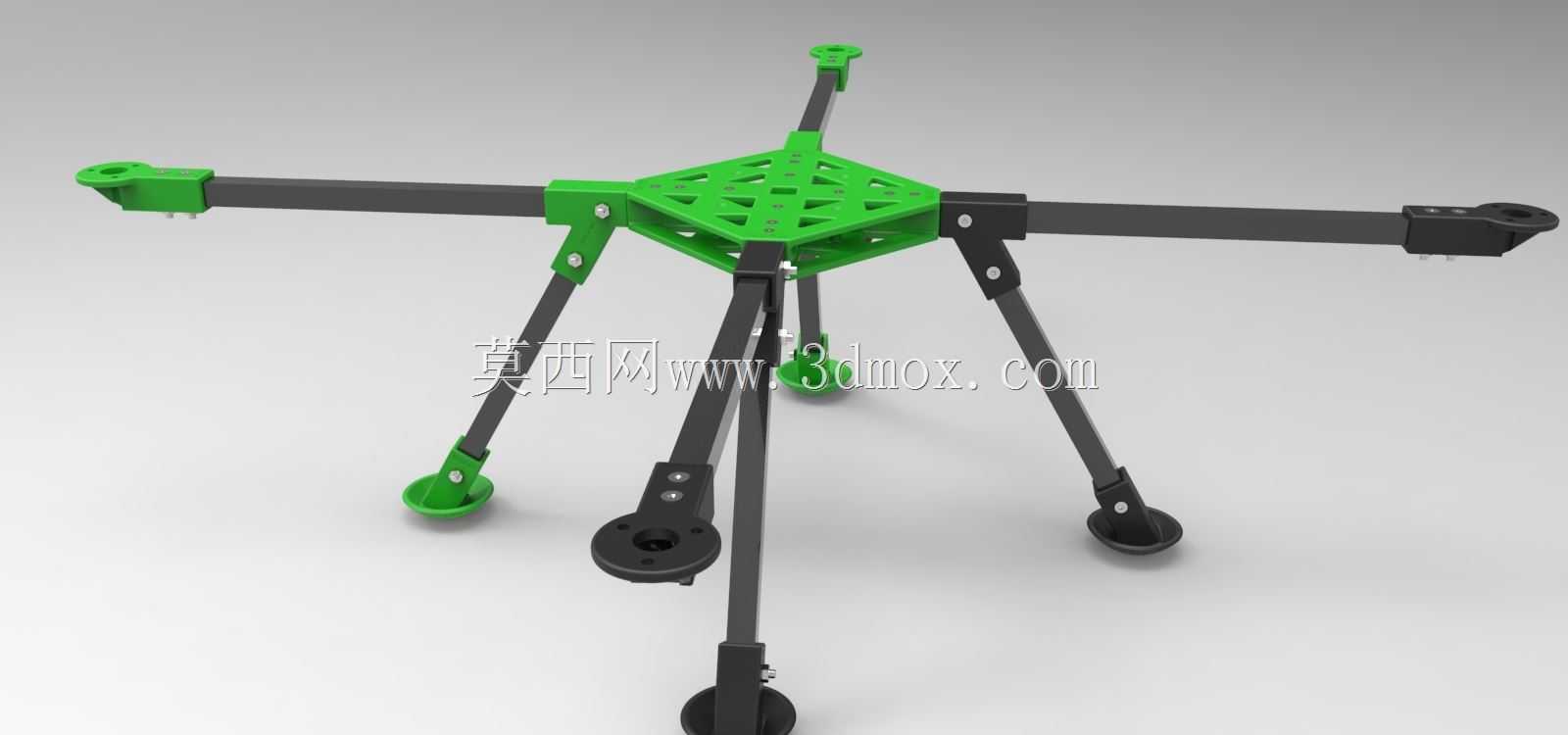

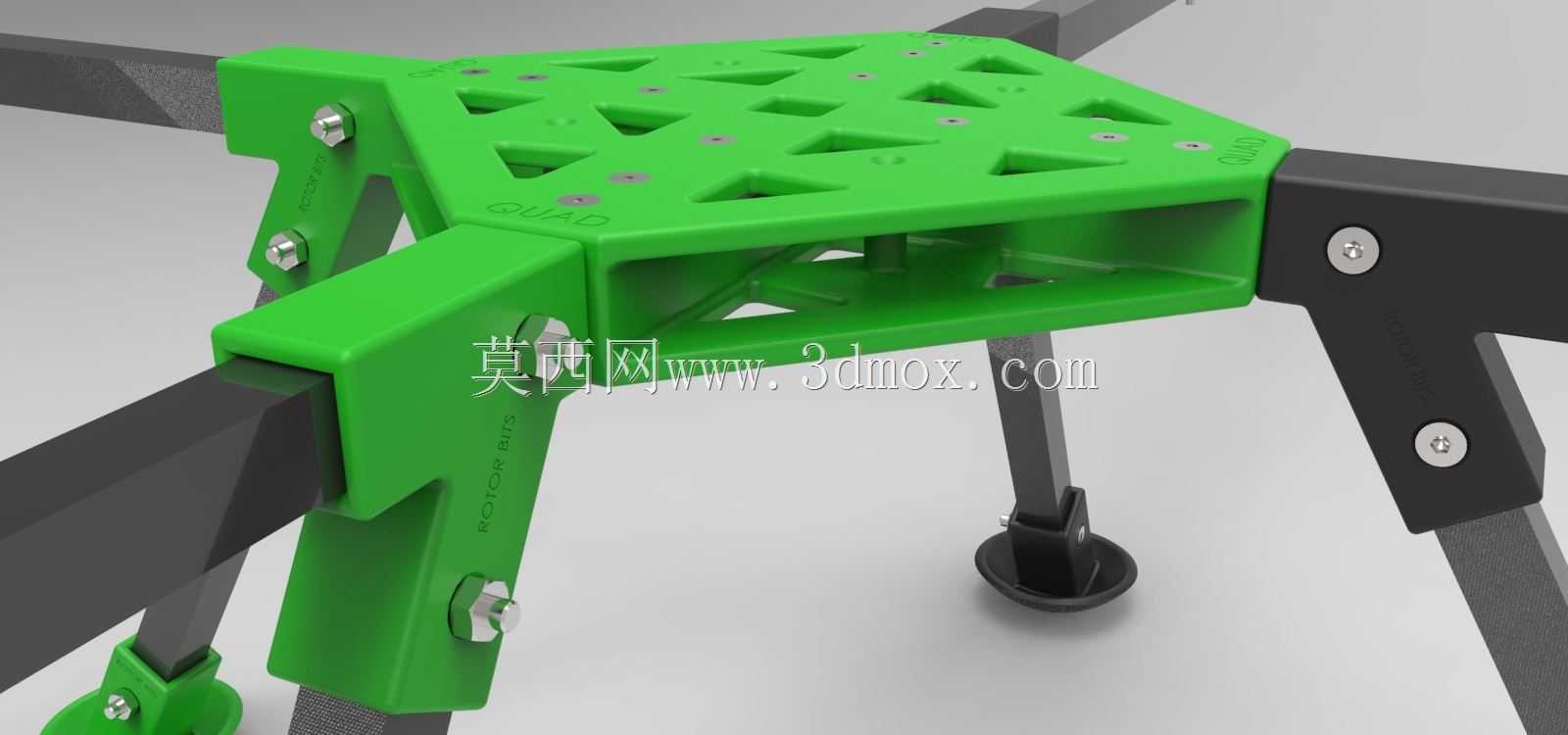

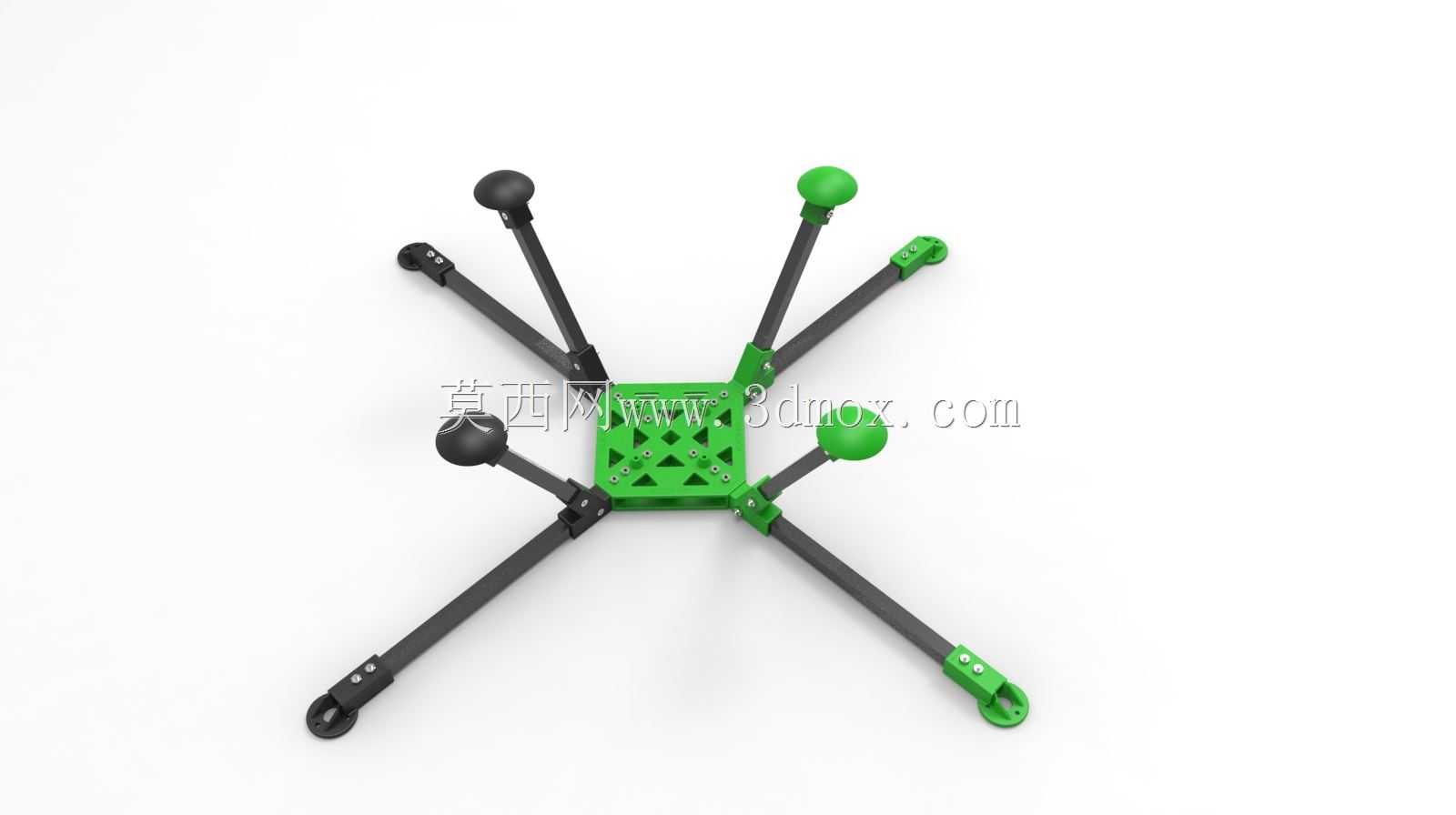

这套八旋翼飞行平台的结构设计，核心围绕户外航拍摄影、小载荷物资投送、低空巡检作业这类实际场景展开，区别于常见的四旋翼构型，八轴布局能在单电机突发停转时保留足够升力冗余，大幅提升低空作业的容错率，尤其适合电力线路巡检、农林植保这类不允许设备突发坠机的作业场景。整套结构采用模块化拆分思路，将碳纤机臂、中心安装座、电机安装座、起落脚架拆分为独立可替换单元，日常作业中如果出现机臂磕碰断裂、电机座滑牙这类常见损耗，无需更换整个机架主体，仅需替换对应故障零件即可快速恢复作业状态，能有效降低外勤作业的备件成本与维护耗时。从安装边界来看，机架整体高度控制在155mm，对角电机轴距为595mm，这个尺寸刚好能适配12-14寸的螺旋桨，既不会因为轴距过小导致桨叶间气流干扰降低升效，也不会因为轴距过大导致机架整体刚性下降、飞行响应滞后。中心安装座预留了通用的飞控、电调、电池安装位，四个中心安装座的连接孔位完全匹配主流市售动力套装的安装标准，无需额外打孔改件就能完成动力系统的装配，四个起落脚架的高度预留了足够的云台安装空间，能避免下方挂载的拍摄设备在起降时接触地面造成磕碰。机臂与中心座采用快拆式锁紧结构，外勤转场时无需拆解动力线路，仅需松开锁扣就能将机臂折叠收纳，大幅缩小运输时的占用空间。整套结构的受力设计经过优化，机臂采用碳管与塑料连接座的复合结构，在保证整体重量控制在304g的前提下，单臂能承载最大1.2kg的动载荷，配合八轴的升力冗余，整套平台最大起飞重量能覆盖6-8kg的载荷区间，足以搭载双光吊舱、小型植保喷洒模块这类常见作业载荷。设计时还特意统一了所有连接螺丝的规格，整套机架仅用到两种规格的内六角螺丝，外勤维护时无需携带多套拆装工具，进一步降低了野外作业的维护门槛。
