无人机配套多爪式自适应抓取执行机构

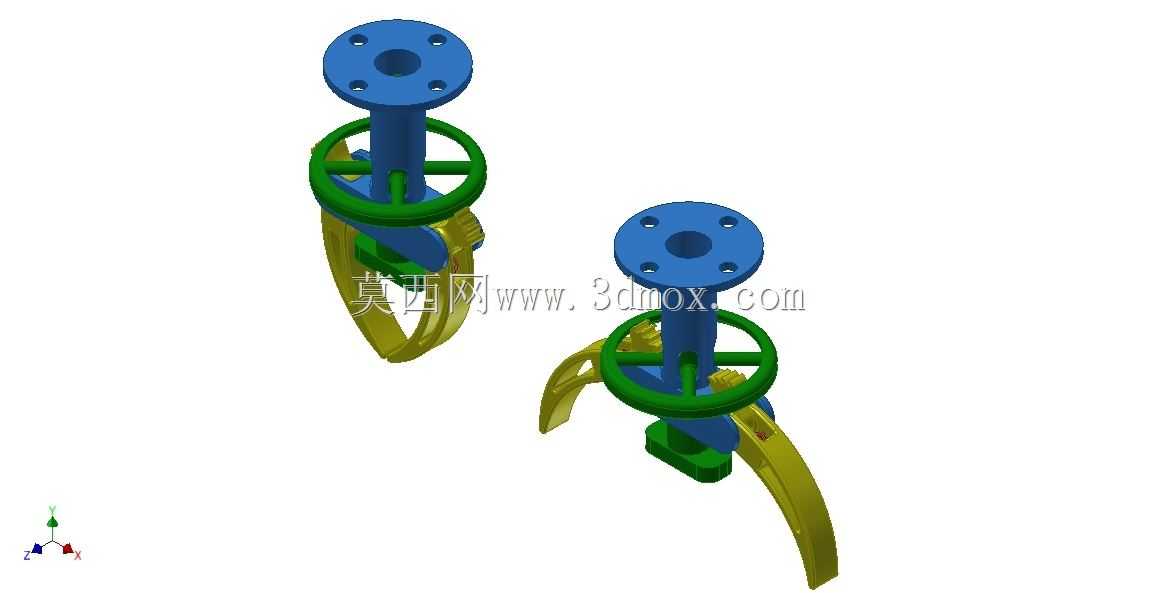

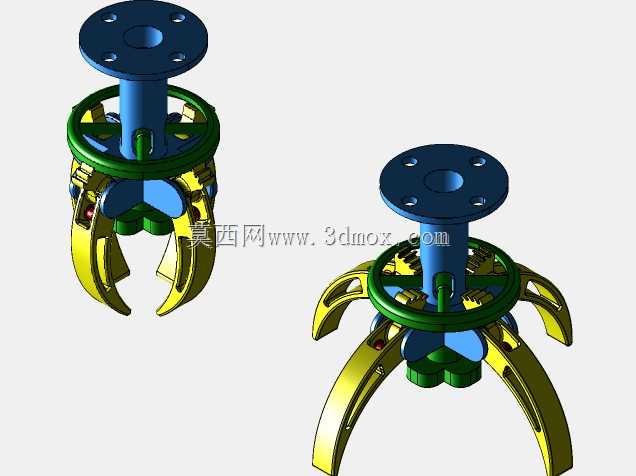

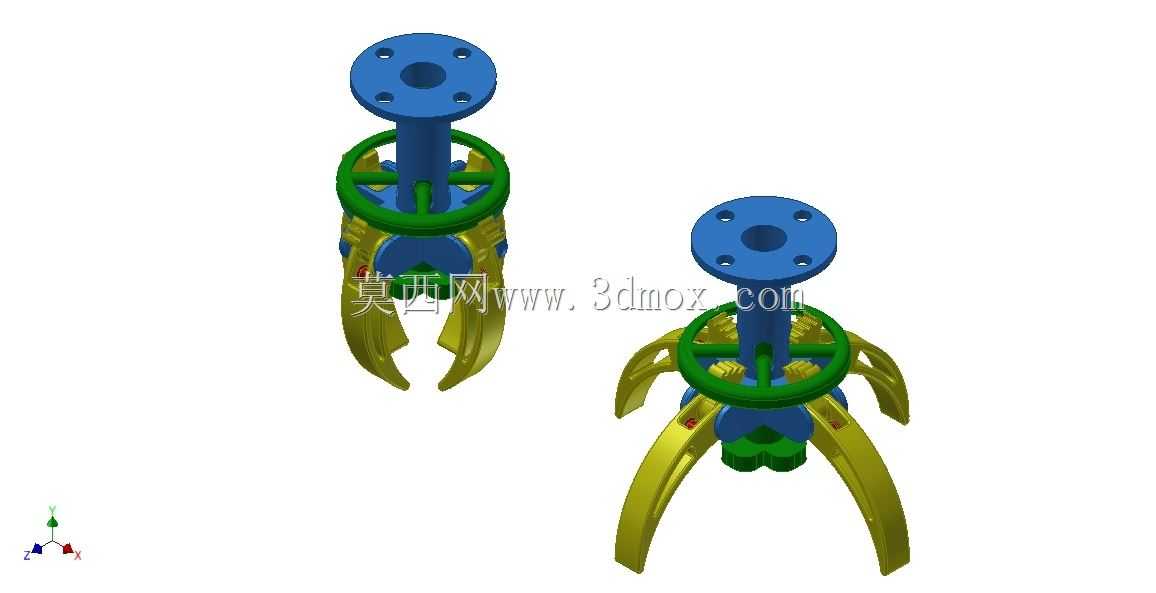

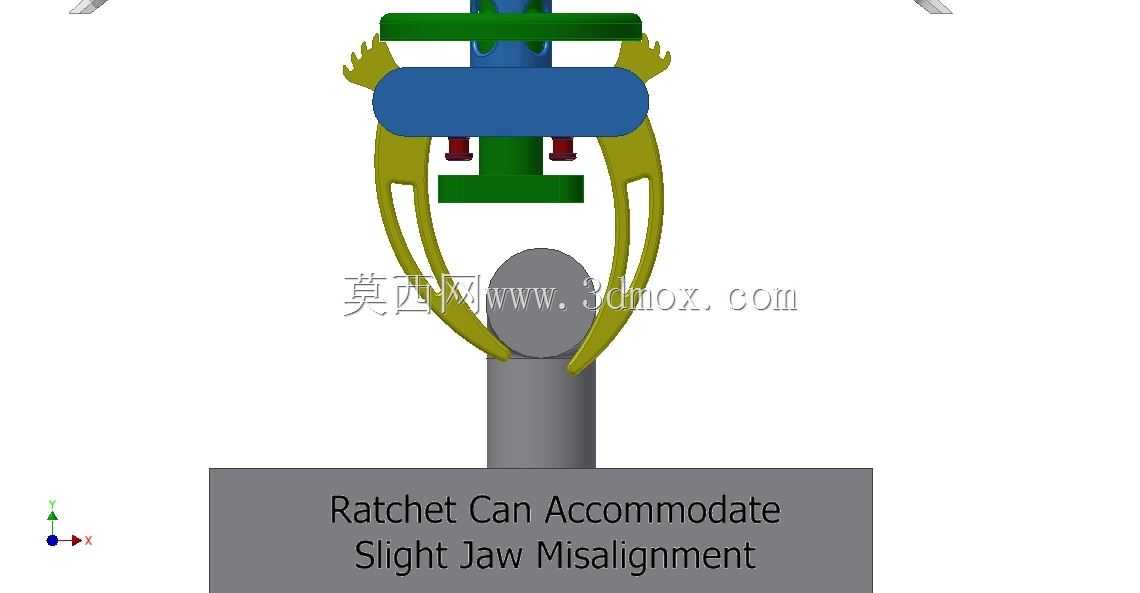

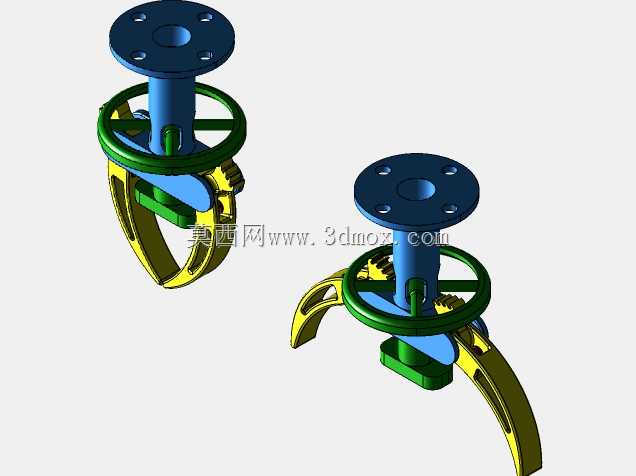

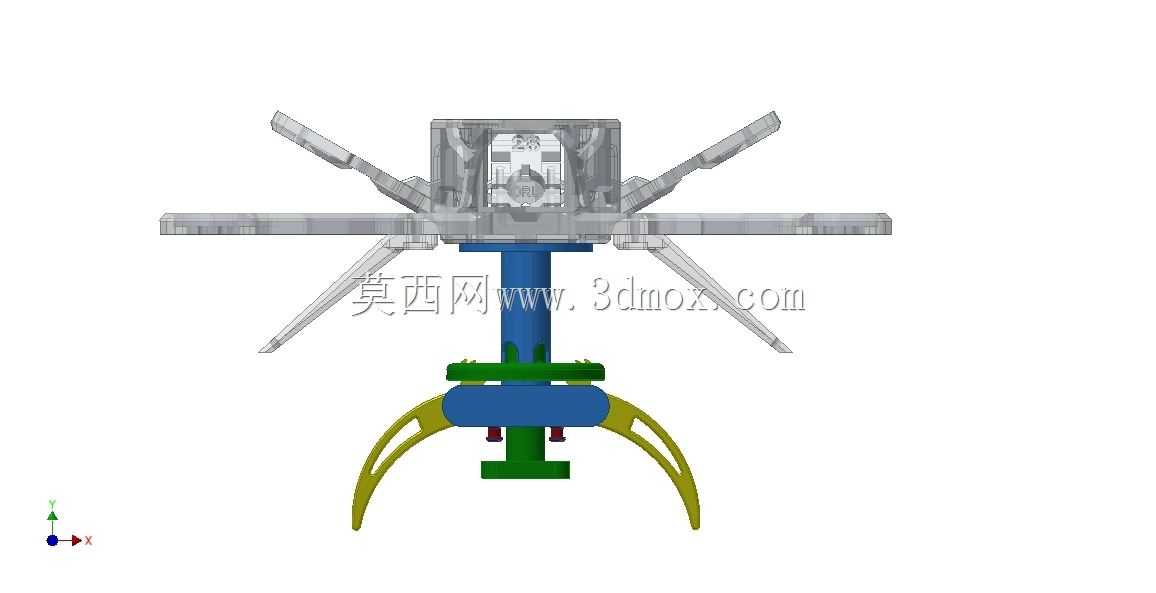

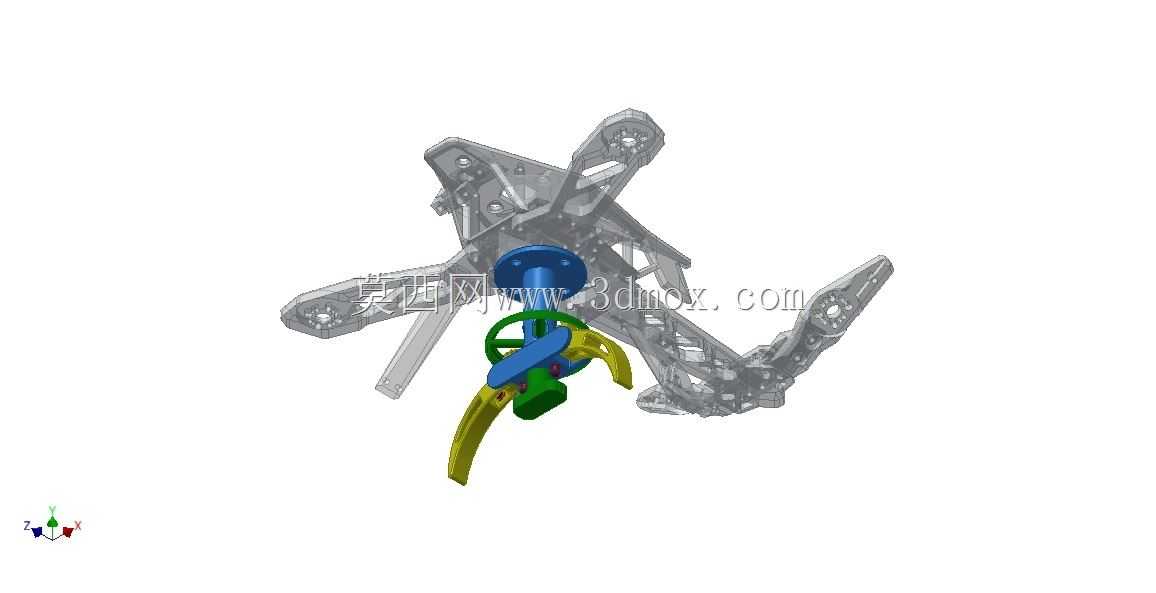

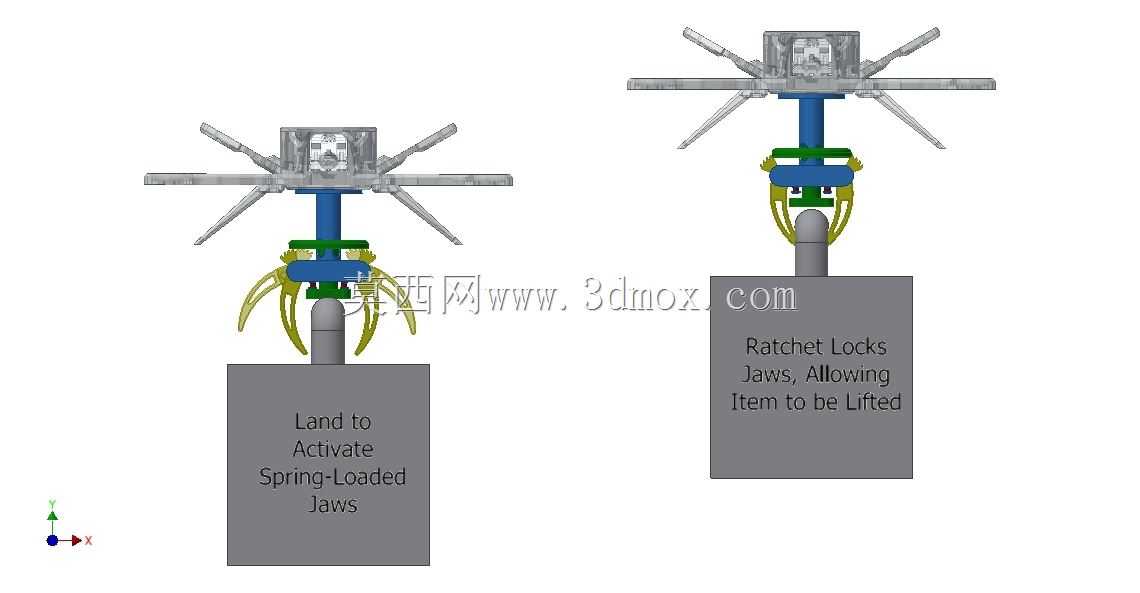

这款抓取执行机构主要适配中小型多旋翼无人机的挂载作业场景，可用于空中取放球状载荷、对接法兰类连接件，也能在低空作业场景下完成小型物件的抓取转运，填补了轻量无人机无可靠被动抓取末端的选型空白。从结构设计逻辑来看，该机构并非简单反转夹爪结构实现开合，初始方案尝试直接反转凸轮钳口后发现夹持锁止可靠性不足，后续迭代中针对性加长了钳口的力臂长度，在机构上端增设了标准安装法兰，可直接匹配无人机常用的挂载接口，安装边界预留了足够的紧固件操作空间，无需额外定制转接件即可完成装配。核心功能上，机构内置棘轮锁止结构，当抓取动作完成、钳口收拢到对应夹持直径后，棘轮会自动卡合锁止，避免无人机提升飞行过程中钳口受载荷重力、飞行振动影响意外张开导致物件脱落，区别于常规弹簧复位夹爪，该机构为被动驱动形式，无需额外配置舵机或电机驱动，仅靠无人机下降的压合行程即可触发钳口收拢抓取，弹簧或弹性带可外接在预留的红柱点位，提供钳口张开的复位力，整体结构没有复杂的电控元件，故障率远低于主动驱动夹爪。结构运动范围经过多轮迭代校核，4爪版本的开合行程覆盖了常见球状物件、小型法兰接头的尺寸范围，钳口内侧做了贴合曲面的仿形设计，夹持接触面积更大，不会出现应力集中夹损物件或者夹持打滑的问题。整个组件为单一体的旋转、平移组合结构，主体框架采用镂空轻量化设计，在保证结构强度的前提下尽可能降低自重，减少无人机的挂载负载消耗，适配3D打印快速打样验证，也可通过传统成型铸造、机加工方式制作金属件，再通过粘接、焊接或者插销嵌合的方式完成组装，能满足不同载荷量级的作业需求，不管是作业验证阶段的快速原型制作，还是量产阶段的批量加工都有对应的工艺适配性。
