飞机维修专用工装模具结构设计

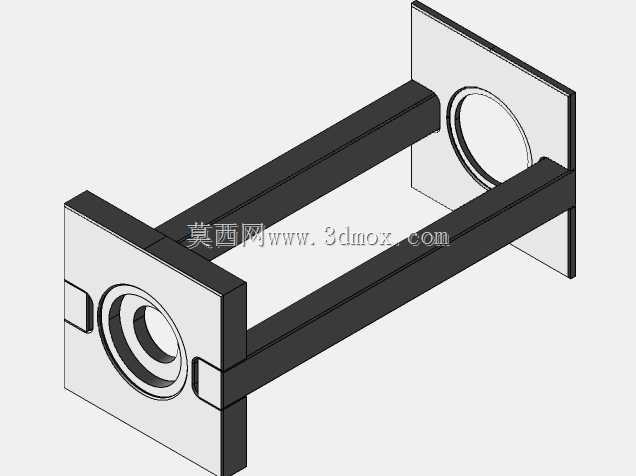

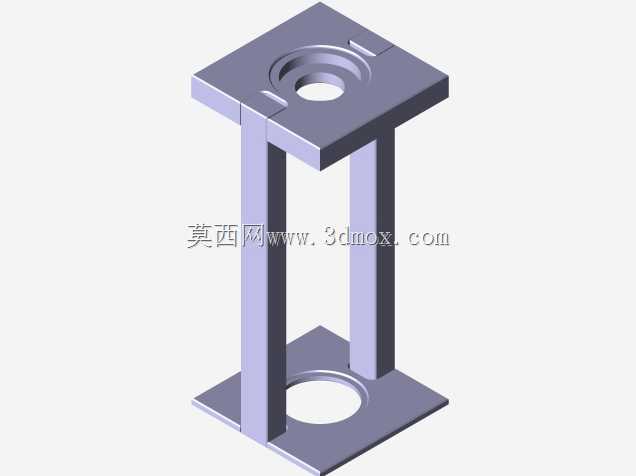

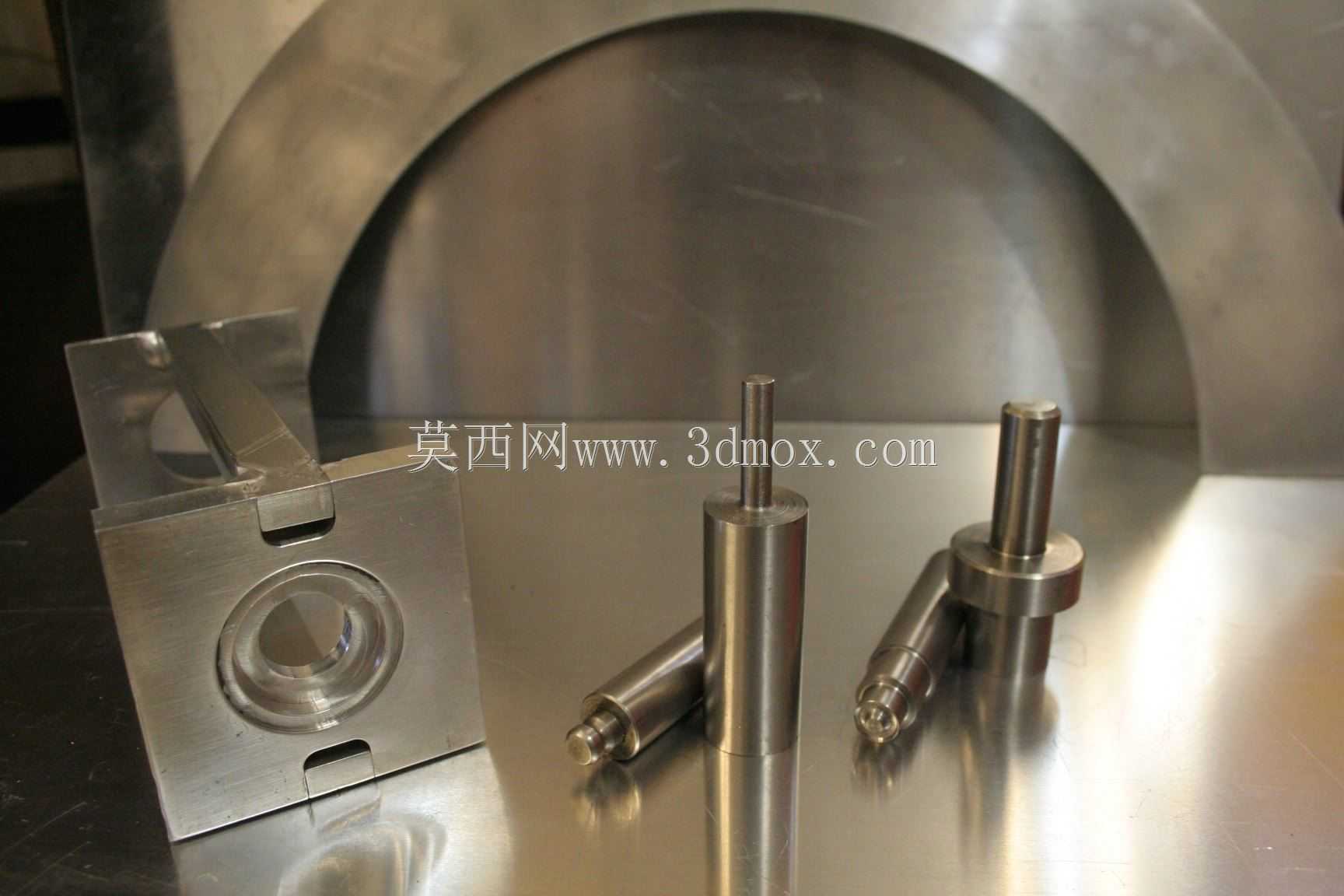

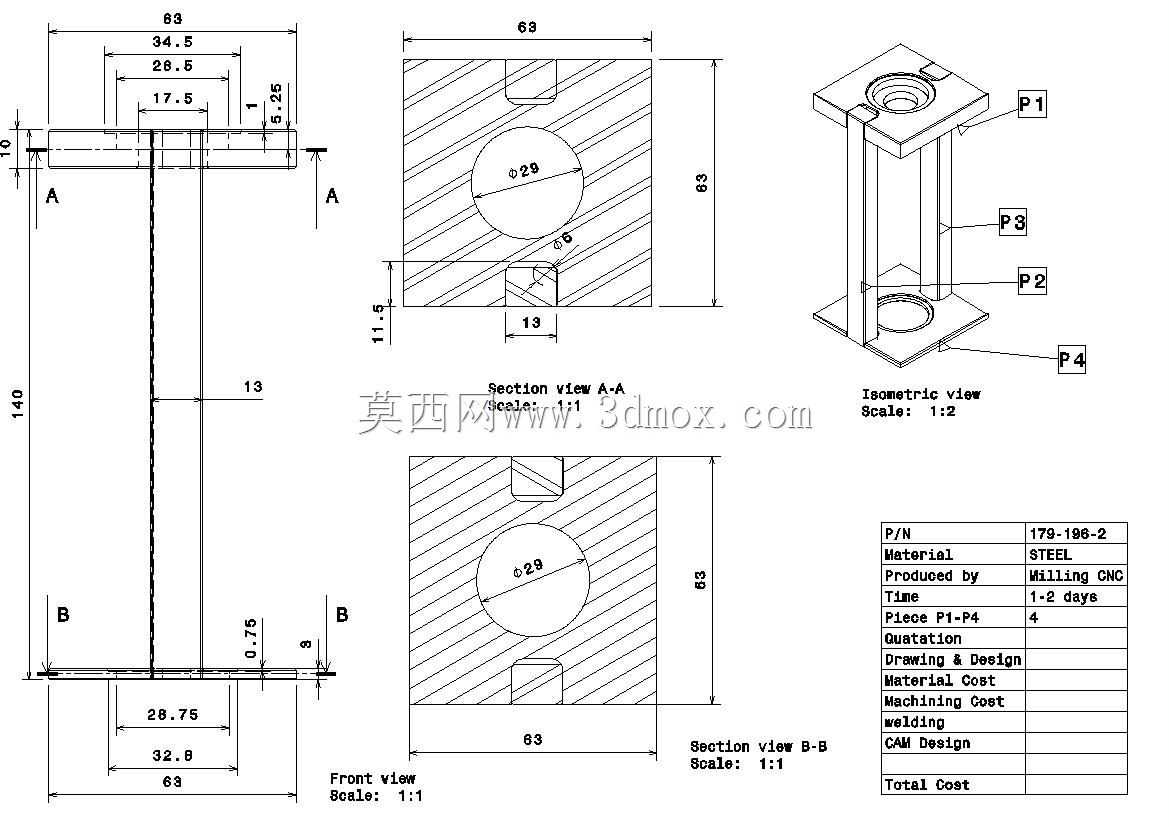

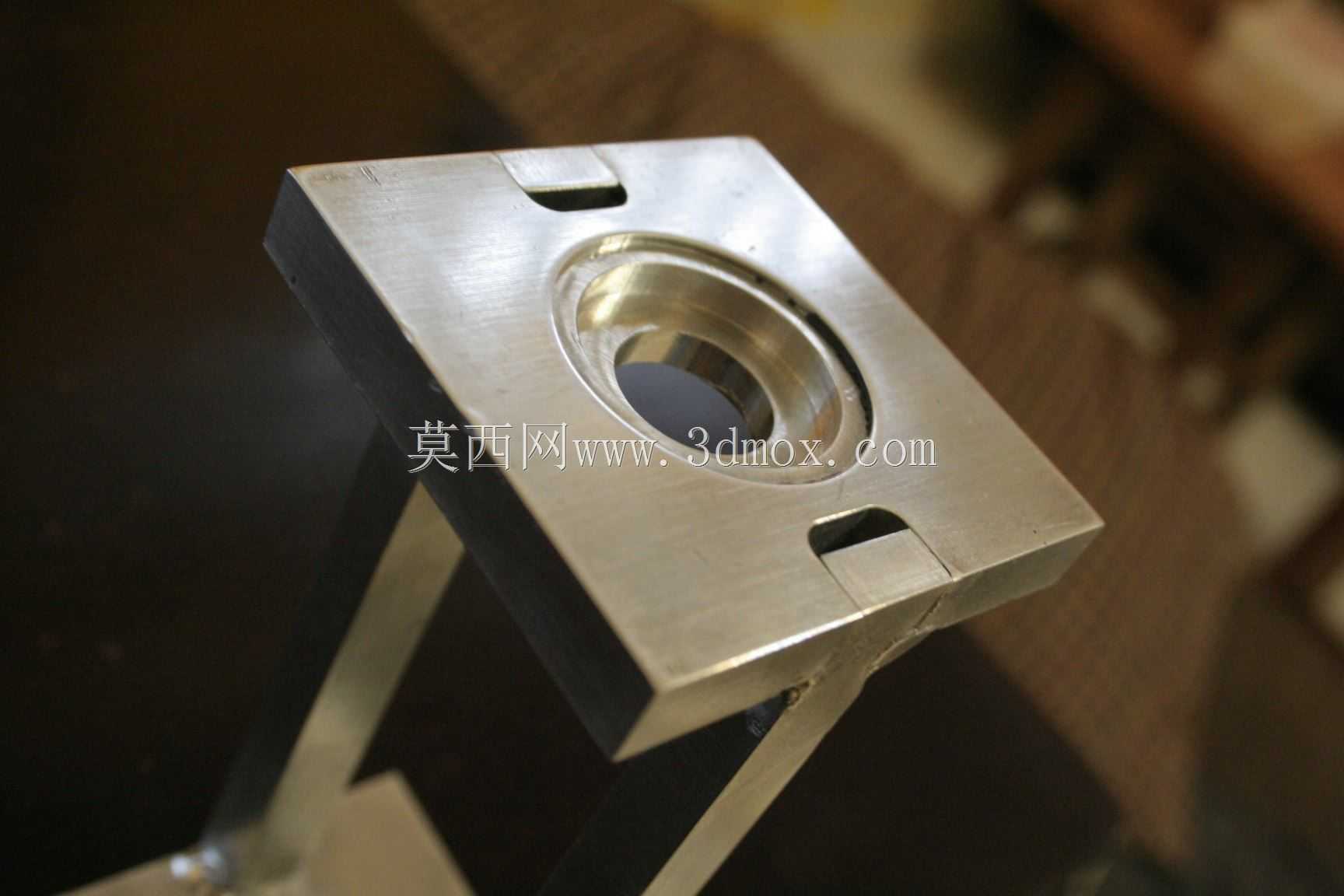

这套工装结构面向民航飞机定检维修场景开发，主要用于飞机机身、机翼连接部位精密衬套的压装、拆解与定位作业，是航线维修、深度定检环节里处理高精度配合副的必备工装。日常航线维护中，飞机结构连接部位的衬套会因交变载荷、环境腐蚀出现磨损、旷量，传统敲击式拆装很容易损伤安装座的配合面，导致后续衬套同轴度超差，甚至引发结构应力集中，这套工装就是为解决这类现场维修痛点设计的。整套结构包含定位基座、多级压装导杆、定位销套三个核心部分，定位基座采用方形带定位止口的结构，基座上的圆形定位腔与飞机结构上的安装座外轮廓完全贴合，安装时可以直接卡在维修部位的结构凸台上，不需要额外打表找正，能把定位误差控制在0.02mm以内，完全满足航空维修的精度要求。导杆部分做了阶梯轴设计，不同直径的轴段分别对应衬套压入、衬套顶出、定位导向三个功能，作业时不需要频繁更换工具，减少现场工具清点、切换的时间，导杆的工作端面做了圆角钝化处理，避免压装过程中刮伤衬套内壁或者安装座的配合面。设计阶段优先考虑了现场作业的操作空间限制，整套工装的最大外轮廓尺寸控制在120mm×100mm×80mm以内，即使在机翼内部、机身龙骨梁这类狭窄的维修空间里，也能配合手动液压工具完成作业，不需要拆解周边多余的结构件，能有效缩短维修停场周期。结构选材上采用了淬火不锈钢材质，表面做了镜面抛光处理，既可以满足航空维修现场的防腐蚀要求，也能减少压装过程中的摩擦阻力，避免铝镁合金结构件的接触面出现电化学腐蚀。定位基座上还设计了两个对称的避让槽，作业时可以避开安装座周边的铆钉头、导线束等干涉部件，不需要额外调整周边管线的走向。导杆与基座的配合采用H7/g6的间隙配合，长期反复使用也不会出现卡滞，导杆尾部设计了通用的液压工具连接头，可以和维修现场常用的手动液压泵、小型压接工具匹配，不需要配备专用的动力源，适配外场维修的无电源作业场景。整套结构的受力路径做了专门优化，压装时的作用力完全沿衬套轴线传递，不会对周边的飞机薄壁结构产生附加弯矩，避免维修过程中造成结构隐性损伤。
