三轮车前减震支撑车叉结构三维设计

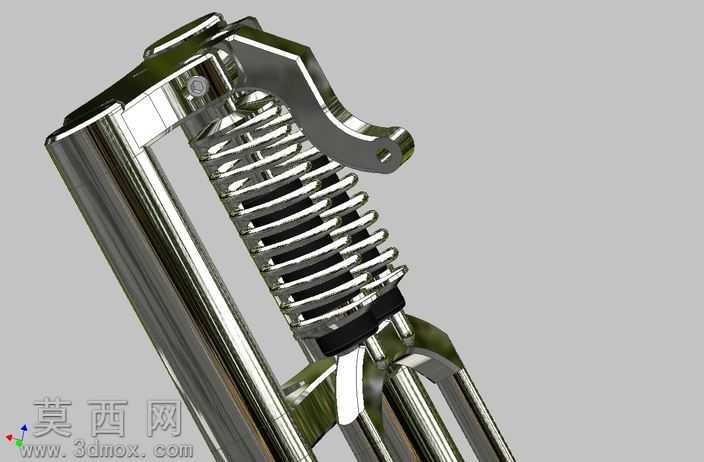

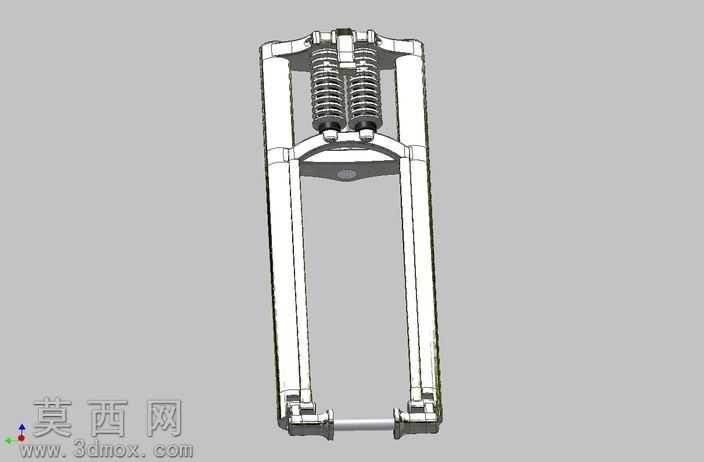

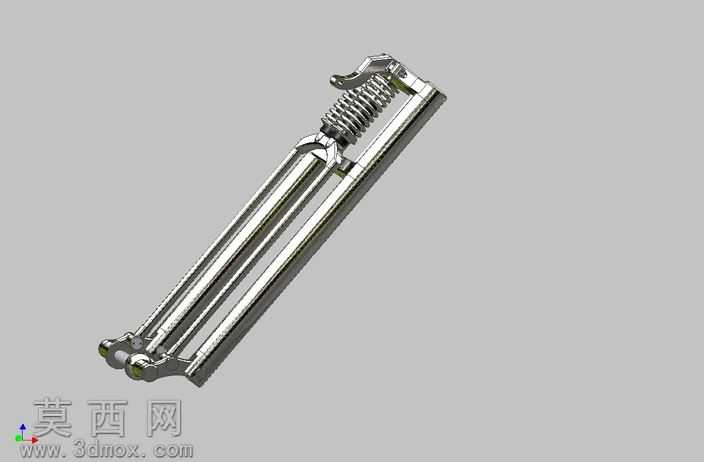

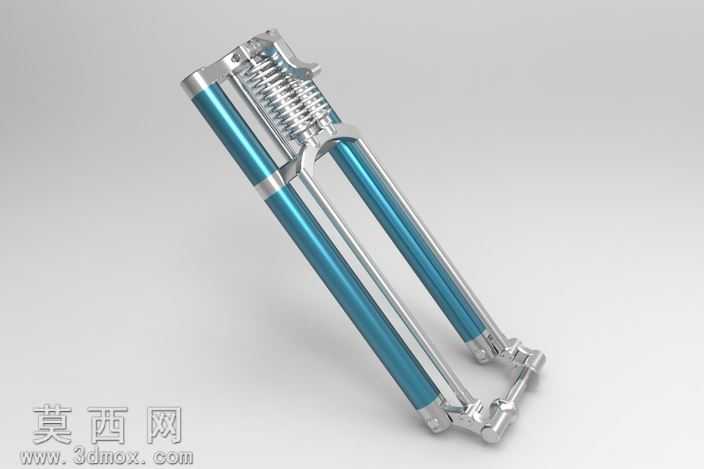

本作品为三轮车前部承载与导向核心部件的三维建模成果，建模过程围绕车叉的实际承载功能与装配逻辑展开，首先依据三轮车辆前部的载荷传递路径确定整体轮廓尺寸，采用自顶向下的建模思路拆分构件：首先构建两根平行布置的主支撑叉腿，叉腿采用等强度变截面的杆状结构设计，下端预留轮轴安装的球头铰接位，保证前轮转向时的活动自由度；上部集成弹簧减震组件，建模时还原了减震弹簧的螺旋圈数、节距与端部并圈结构，同时匹配弹簧上下的导向套筒与限位卡扣结构，确保减震行程内的运动无卡滞。建模过程中对叉腿与减震组件的连接抱箍做了精细化处理，还原了抱箍的圆弧贴合面、紧固螺栓的安装位，保证各部件装配时的贴合精度，避免出现干涉问题。材质渲染阶段，针对车叉的金属材质特性，主支撑叉腿采用镀铬亮面金属材质，调整反射粗糙度模拟实际五金件的抛光镀铬质感，减震弹簧采用高碳钢哑光金属材质，区分出弹簧与支撑件的材质差异，铰接球头部位添加轻微的磨损质感模拟实际使用的接触面状态，整体渲染采用中性灰背景配合侧上方打光，突出金属构件的轮廓转折与结构层次，清晰展现各部件的装配关系。结构设计上充分考虑三轮车的承载特性，双叉腿对称布置保证前轮受力均匀，上部减震组件的轴线与叉腿形成合理的受力夹角，将路面传递的竖直冲击有效转化为弹簧的压缩形变，同时预留了转向连接的安装接口，可直接与三轮车的方向把转向柱完成装配对接。建模全程严格遵循机械设计的装配公差要求，所有配合面均预留合理的装配间隙，运动部件的活动行程内无结构干涉，既还原了实体车叉的外观形态，也完整复现了其内部的连接结构与运动逻辑，可用于三轮车部件的结构展示、装配教学或改装设计参考。
