垂直拉杆式法兰基弯曲夹紧工装

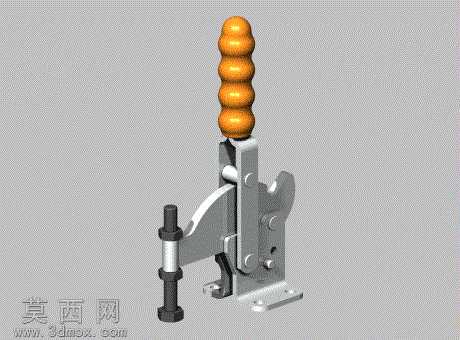

本作品为垂直拉杆式法兰基弯曲夹紧工装的三维设计模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对各零部件的配合公差、装配关系进行了完整还原，可直接用于工程出图、3D打印样件验证或工装加工参考。模型整体采用自底向上的装配建模思路，首先分别完成底座法兰基座、铰接支架、弯曲操作手柄、垂直压杆、锁紧卡扣、调节螺栓等独立零件的建模：法兰基座部分绘制了带安装孔的平板结构，对安装孔的沉头倒角、基座边缘的工艺圆角做了精细化处理，还原了实际加工的细节特征；弯曲操作手柄采用分段式建模，握持段做了符合人体工学的葫芦状凹凸纹理设计，既还原了实物的防滑握持结构，也通过曲面放样、圆角过渡命令保证了曲面的顺滑度，避免建模过程中出现破面、锐边等问题；垂直压杆部分搭配了上下锁紧螺母与压头结构，对螺纹特征采用装饰螺纹线配合简化实体的方式建模，在保证模型视觉还原度的同时控制了整体文件大小，避免过多细节导致的装配卡顿。装配阶段通过同轴心、重合、平行等标准配合命令完成各铰接部件的约束，完整还原了工装的活动行程：扳动弯曲手柄时，铰接结构带动垂直压杆下压，锁紧卡扣自动卡合完成夹紧锁定，反向扳动即可解锁松开工件，整个活动结构无干涉，可在软件中完成完整的动作仿真。材质与渲染阶段，对握持手柄赋予橙色硬质橡胶材质，调整材质的粗糙度、漫反射参数还原橡胶的哑光防滑质感；金属结构件根据功能区分材质：基座、铰接支架、卡扣等受力结构件赋予镀锌钢材质，调节螺栓、压杆赋予发黑处理的碳钢材质，通过调整金属材质的反射率、凹凸贴图还原金属表面的细微加工纹理；渲染时采用柔和的工作室环境光，搭配主辅双光源打光，突出金属件的结构轮廓与材质差异，清晰展现各部件的装配层次。设计上这款夹紧工装采用法兰基座安装形式，可通过螺栓快速固定在工作台面或专用工装架上，垂直式的压杆行程适配不同厚度的工件夹紧需求，弯曲手柄的力臂设计经过力学优化，操作人员仅需较小的扳动力即可获得足够的夹紧力，锁紧卡扣的结构设计可避免加工过程中受振动出现松脱问题，压杆端部的调节螺母可根据工件厚度灵活调整压合行程，适配多规格工件的装夹需求，广泛适用于五金加工、工件焊接、装配定位等场景的快速装夹作业。
