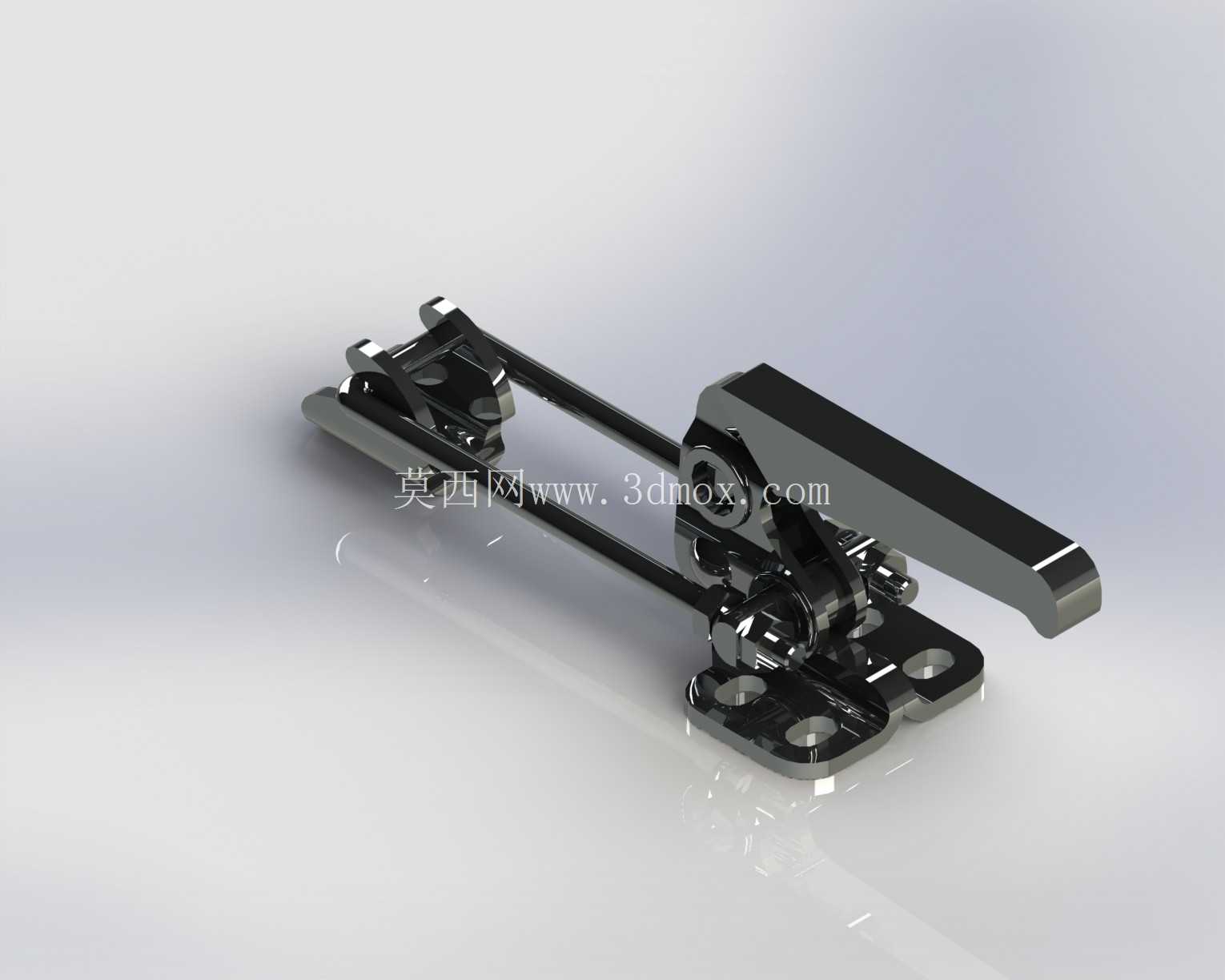

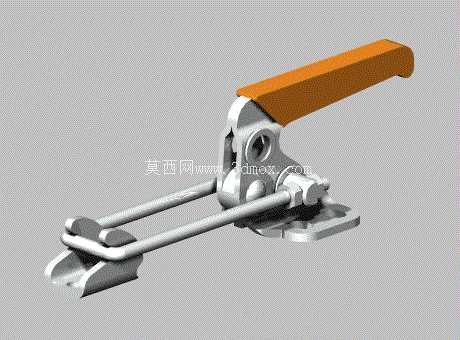

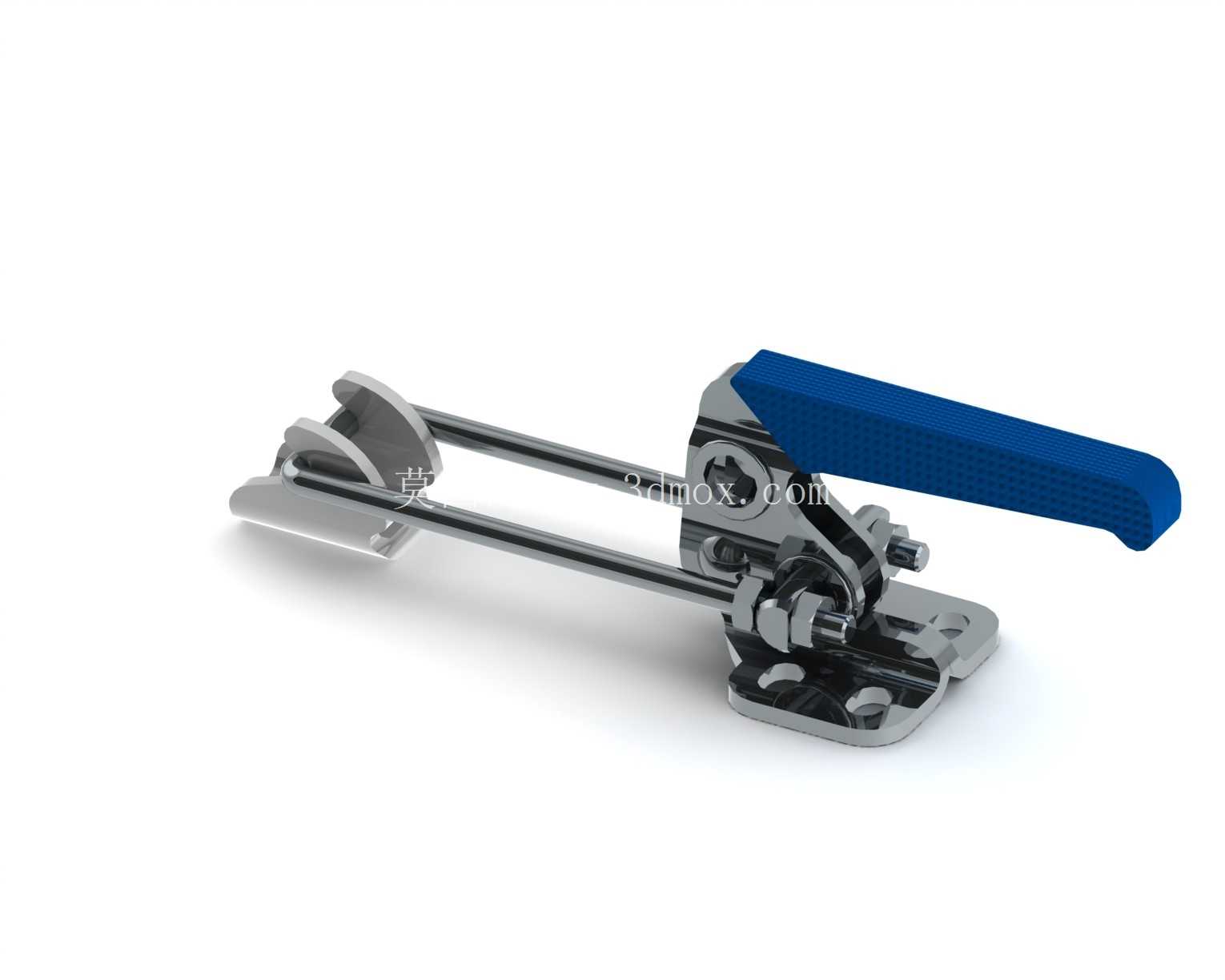

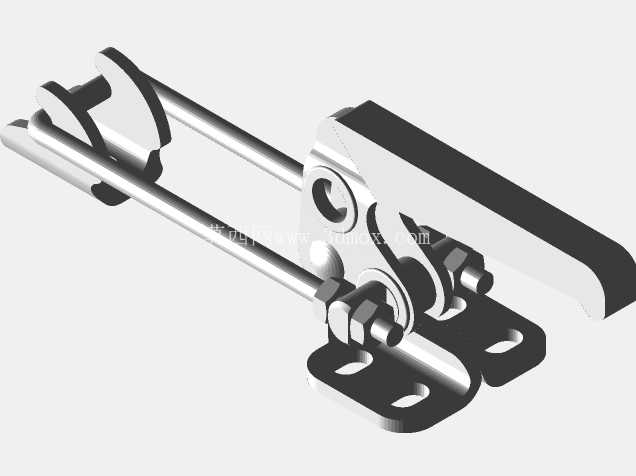

不锈钢水平闩锁式带锚挡快夹结构

这类带锚定挡块的水平闩锁式快夹，在工业场景里的应用覆盖范围极广，从工装治具的快速压紧定位，到箱体舱门的快速锁闭，再到生产线周转工装的工件固定，都能看到这类结构的身影。不同于垂直压紧式的快夹，这款采用闩锁式拉合结构，核心作用是通过手柄的杠杆力放大，将两个分离的构件快速拉紧锁止，不需要额外工具就能完成开合操作，在需要频繁开启闭合的工位上，能大幅减少操作辅助时间，提升工位作业效率。

从功能特性上看，这款快夹采用全不锈钢材质打造，本身具备优秀的防锈耐腐蚀能力，在食品加工工位、户外设备、潮湿工况或者有轻度腐蚀的生产环境里，不会因为长期接触水汽、弱腐蚀介质出现锈死卡滞的问题，维护成本远低于普通碳钢镀锌的同类产品。结构上搭配的锚定挡块，是和夹体配合的锁止对接件，安装时分别固定在两个需要拉紧的构件上，手柄压合过程中，拉钩会勾住锚定挡块的挂接位置，随着手柄过死点锁止，两个构件就会被稳定拉紧，锁止状态下不会因为设备运行的振动出现意外松脱，锁紧力的输出稳定可靠，能满足多数中低载荷的拉紧锁止需求。

设计思路上，这款快夹完全围绕快速操作、稳定锁止、耐用工况三个核心点展开。手柄部分采用加长的力臂设计，操作时人手握持的施力距离足够长，不需要施加太大的握力就能完成锁止和解锁动作，长时间重复操作也不会造成操作人员的手部疲劳。铰接位置全部采用销轴铆接结构，配合间隙控制合理，既不会因为间隙过大出现锁止晃动，也不会因为间隙过小出现转动卡滞，长期反复开合后铰接位置的磨损量极小，能保持稳定的锁紧精度。拉臂部分采用双杆平行结构，相比单杆拉臂的结构，受力更加均匀，拉合过程中不会出现偏载扭转的问题，锚定挡块的挂接面做了圆弧过渡处理，拉钩勾入和脱出的过程顺滑无卡顿，不会出现挂接错位的问题。底座的安装面做了平整化处理，安装孔位采用沉孔设计，固定螺栓安装后不会突出底座表面，不会对周边构件造成干涉。

从安装边界和尺寸适配的角度看，这款快夹的安装底座为平板式结构，只需要在安装基体上加工对应位置的两个安装孔，用螺栓紧固即可完成夹体的固定，锚定挡块同样为平板安装结构，安装时需要根据拉臂的行程调整挡块的固定位置，保证手柄压合到死点位置时，拉合的预紧力处于合适区间——预紧力过大会导致手柄压合困难，长期使用会加速铰接位置的磨损，预紧力过小则会出现锁止不牢、容易松脱的问题。整体结构的外形轮廓紧凑，手柄压合到位后处于水平状态，不会向上突出过多占用垂直方向的空间，在空间受限的安装位置也能适配。拉臂的行程有足够的调节余量，能补偿两个安装构件之间的少量安装误差，不需要极高的安装精度就能保证正常的锁止功能，对现场安装调试的友好度很高。

在实际选型使用时，需要根据实际需要的拉紧力匹配对应规格的快夹，这款不锈钢版本的快夹锁紧力足以覆盖工装门板锁闭、轻型工件定位、周转箱盖固定等常见场景，不适合用于大吨位重载的拉紧工况。日常使用过程中，只需要定期在铰接销轴位置添加少量润滑脂，就能长期保持操作的顺滑性，不锈钢材质本身不需要做额外的表面防锈处理，即使在有定期冲洗要求的食品生产工位，也能满足卫生清洁的要求，不会因为涂层脱落造成工位污染。
