顶部螺纹调节式肘节压紧钳结构设计

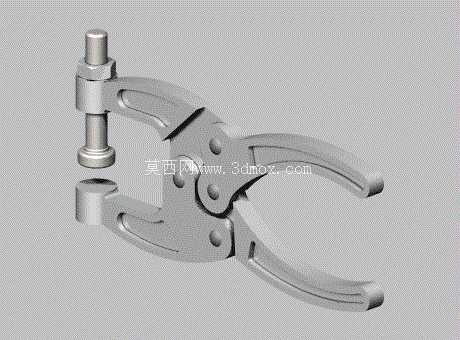

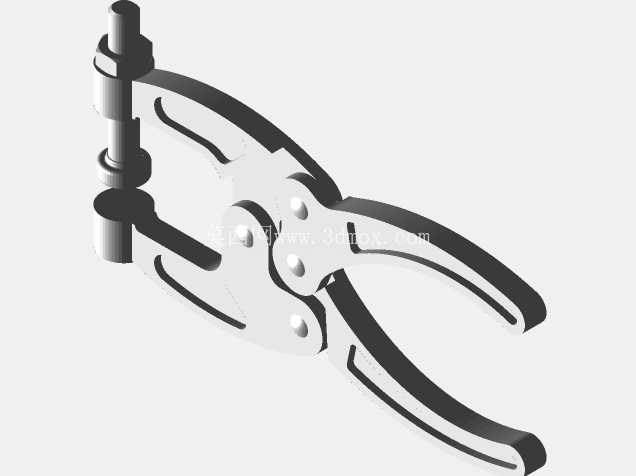

　　这款肘节压紧钳采用顶部螺纹螺丝调节结构，属于手动快速夹紧类工装配件，在机械加工装配、焊接工装定位、木质加工件固定、小型零部件组对场景中应用十分广泛，相比传统的C型钳、螺旋压紧器，它依托肘节机构的死点锁止特性，能在扳动钳臂的瞬间完成大夹紧力输出，操作行程短、锁止可靠，不会因为作业过程中的振动出现松脱问题。从结构设计逻辑来看，钳体主体采用对称式双板叠层铰接布局，所有铰接销轴均采用过盈配合压装在钳身板件上，避免长期反复开合出现销轴窜动、间隙过大的问题；钳身的受力臂做了圆弧过渡的变截面设计，在铰接支点附近做了加厚处理，向钳柄、钳口方向逐步收窄厚度，既保证了夹紧受力时的结构强度，不会出现钳身弯折变形，又尽可能控制了整体重量，降低长时间手持操作的疲劳感。

　　顶部的调节螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，适合频繁调节夹紧行程的使用场景，螺杆底端的压头做了可拆卸式的平端设计，接触工件的端面做了网纹滚花处理，既可以增大和工件表面的摩擦力，避免夹紧后工件滑移，也可以根据不同的工件夹持需求，更换橡胶压头、V型压头等不同配件，适配平面、圆柱面等不同外形的工件夹紧需求。从安装与使用边界来看，这款钳具无需额外固定底座，可直接手持操作，也可以通过钳身尾部的安装孔固定在工装台面上作为固定式压紧夹具使用；钳体最大开口行程可通过顶部螺杆进行调节，调节范围覆盖从薄板材到一定厚度块料的夹紧需求，当肘节机构越过死点位置锁止后，夹紧力不会因为人工握力的大小出现明显波动，能稳定提供持续的压紧力，适合需要保持恒定夹持力的工序场景，比如零部件粘接固化、焊接定位、钻孔时装夹固定工件，避免加工过程中工件移位导致的尺寸偏差。

　　在实际生产场景中，这类肘节钳常被布置在焊接工装的定位支座上，针对小型钣金件、机加工件做快速压紧，相比螺栓压板的夹紧方式，它的操作效率能提升数倍，工人无需反复拧动螺母，只需单次扳动钳臂即可完成夹紧与松脱动作，大幅降低工序辅助时间。钳臂的外形做了贴合人手握持的弧度设计，边缘全部做了倒圆角钝化处理，没有尖锐的棱角，避免操作过程中划伤手部；铰接位置的配合间隙控制在合理范围内，既保证开合动作顺畅无卡滞，又不会因为间隙过大导致夹紧时出现旷量，影响定位精度。

　　螺杆顶部设计了六角拧动头，可以用扳手快速调节初始开口大小，适配不同厚度的被夹工件，当需要夹持较薄工件时，将螺杆向下旋动缩短钳口有效距离，夹持厚工件时向上旋动增大开口，调节完成后扳动钳臂即可完成锁止，整个调节过程无需拆解钳体，操作十分便捷。钳口的固定接触面做了淬火硬化处理，表面硬度达到较高水平，长期和金属工件接触也不会出现凹陷、磨损，能长期保持夹持精度，避免因为钳口磨损导致的夹持倾斜、工件定位偏移问题。
