高精度燃油喷油器工业三维设计作品

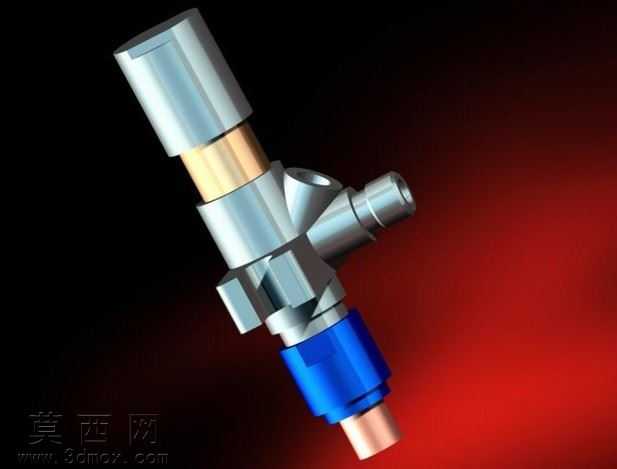

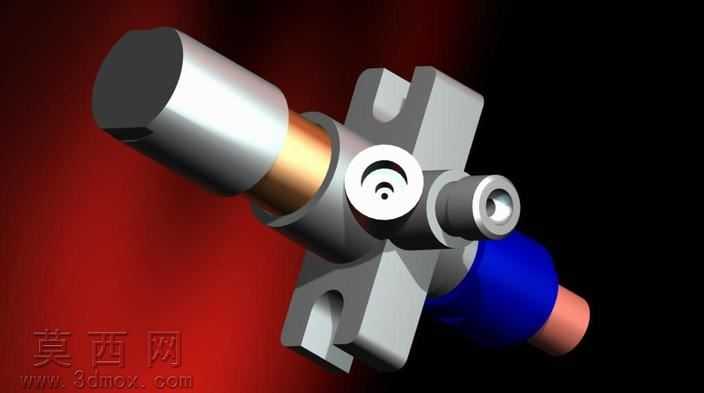

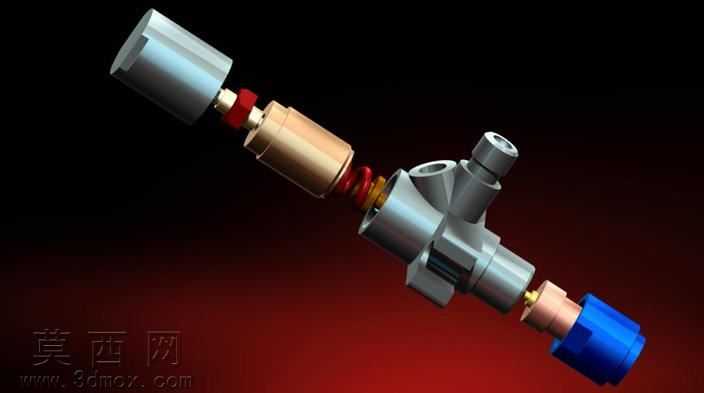

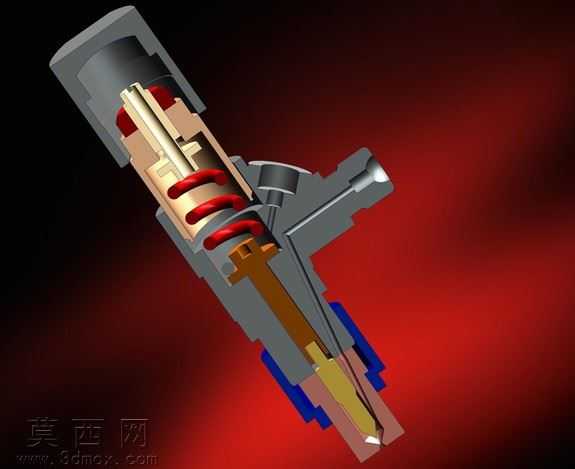

本作品为燃油喷油器的三维建模设计成果，建模阶段依托专业三维设计软件完成全参数化特征构建，首先对喷油器的整体结构进行拆解分析，将其划分为顶部进油端、中部调压定位段、侧部回油接口、下部喷嘴组件四个核心功能模块，逐段绘制截面草图后通过旋转、拉伸、切除等基础特征完成主体轮廓搭建，针对侧部斜向接口的相贯线位置，采用曲面放样结合实体修剪的方式保证衔接处的曲面顺滑度，避免出现建模破面、棱角失真的问题。材质与渲染环节，针对不同部件的实际材质属性分别赋予对应材质参数：顶部金属端盖采用抛光不锈钢材质，调整金属粗糙度参数至0.12，反射强度设置为0.8，还原金属件的亮面反光质感；中部的铜质密封衬套赋予黄铜材质，调整金属色泽为暖金色，粗糙度设置为0.25，体现铜件的半哑光金属特性；侧部回油接头采用哑光铸钢材质，粗糙度提升至0.4，还原机加工铸件的表面质感；下部的锁紧套采用工程蓝色塑料材质，添加细微的磨砂纹理参数，喷嘴末端的铜质出油段则采用紫铜材质参数，区分不同部件的材质差异。渲染阶段采用渐变红黑背景，设置三点布光方案：主光源从左上方45度角投射，突出主体的金属轮廓高光，辅助光源从右侧补光消除暗部死黑，底部添加弱反光板承接部件倒影，最终呈现出清晰的结构展示效果。结构设计上严格还原喷油器的实际装配逻辑，各部件之间保留合理的装配间隙，进油通道、回油通道、内部油腔的连通结构均按照实际工作原理进行建模，没有出现结构干涉、通道错位的问题，既可以作为机械结构教学的演示模型，也能够为喷油器的结构优化、改型设计提供基础的三维参考，整体建模精度满足工业级展示与结构验证的使用需求，各特征参数均可编辑调整，方便后续根据不同型号的喷油器参数进行尺寸修改与结构迭代。
