带活塞杆层叠式活塞组件三维设计

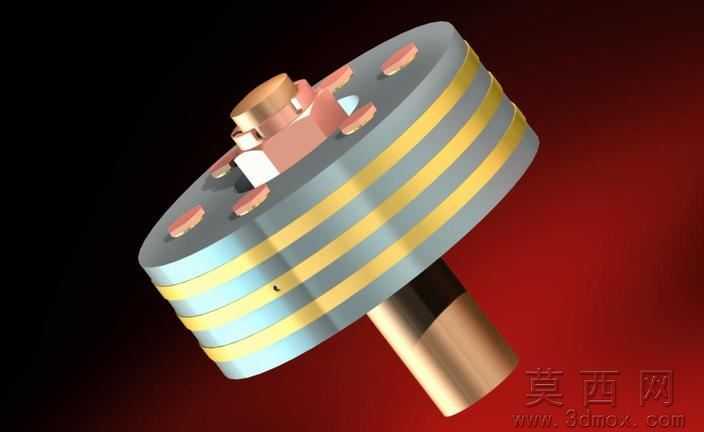

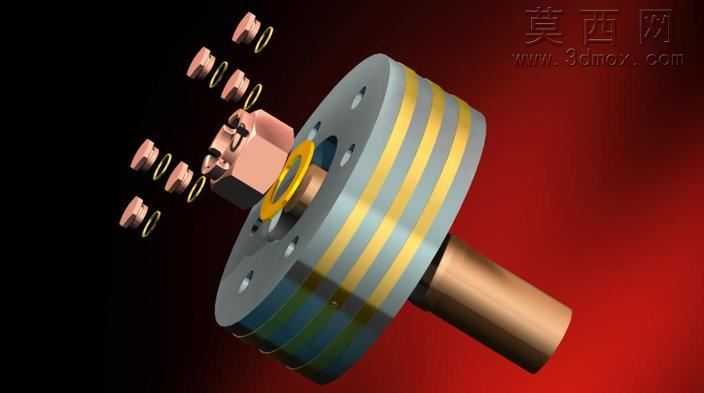

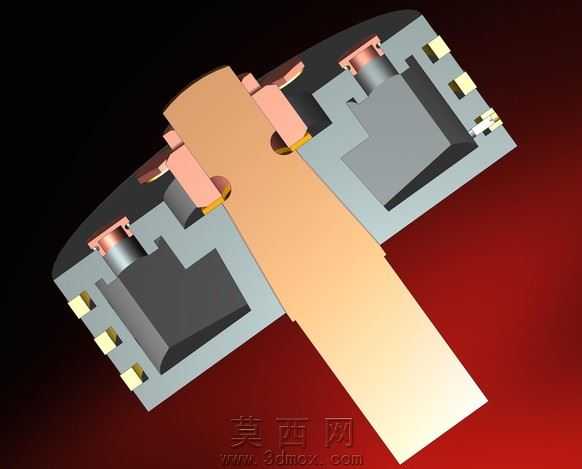

本作品为动力系统核心传动组件活塞与活塞杆的一体化三维建模设计，建模阶段严格遵循机械设计中活塞组件的装配逻辑与尺寸规范，先以基准轴为核心定位参考，完成活塞杆主体的回转特征建模，活塞杆采用阶梯轴结构设计，一端为与活塞本体配合的定位轴颈，另一端为动力输出连接端，轴段过渡处均做圆角处理以降低应力集中风险。活塞本体采用多层叠合式结构设计，建模时通过阵列、拉伸切除、回转等特征命令，依次完成活塞基体、环形密封槽、周向定位凸台、连接销孔的特征构建，多层环形结构可适配多道密封环的安装需求，周向均匀分布的凸台结构用于活塞与活塞杆的周向锁止，避免工作过程中出现相对转动。材质渲染阶段针对不同部件的实际工况做差异化材质赋予：活塞杆部分采用抛光铜合金材质，调整金属粗糙度、反射率参数还原金属件的机加工光泽质感；活塞叠层部分分别赋予灰蓝色金属基材、亮黄色密封环材质，通过调整材质的漫反射、高光参数区分不同功能层的视觉差异，顶部连接结构采用铜质与浅粉色耐磨合金材质区分，还原不同配合面的材质特性。渲染环节采用暗红色渐变背景突出主体结构，打光采用三点布光方案，主光源从斜上方投射勾勒活塞的层叠轮廓与环形结构细节，辅光源补光消除结构暗部的死黑区域，轮廓光从侧后方打亮活塞杆的金属边缘，提升整体渲染图的立体感与结构辨识度。设计过程中重点考量活塞与活塞杆的同轴度装配要求，所有配合面均预留合理的装配公差间隙，周向定位结构的尺寸经过反复校验，确保装配后无结构干涉，可直观展示活塞组件的装配关系与各部分结构形态，适用于动力系统原理演示、机械结构教学以及相关零部件的设计参考，完整还原了层叠式活塞组件的结构特征与细节设计。
