饲料输送管道用角式止回阀结构设计

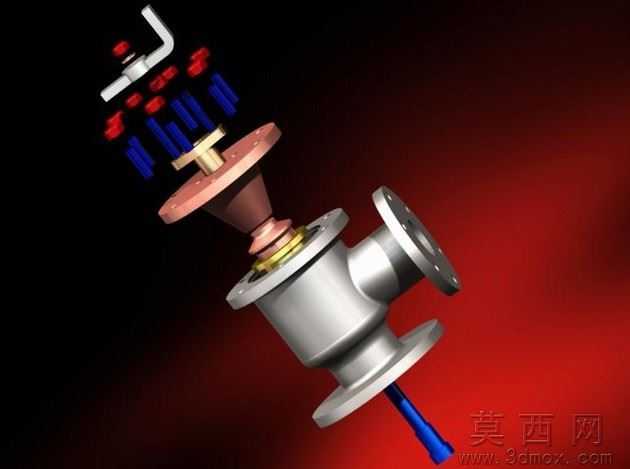

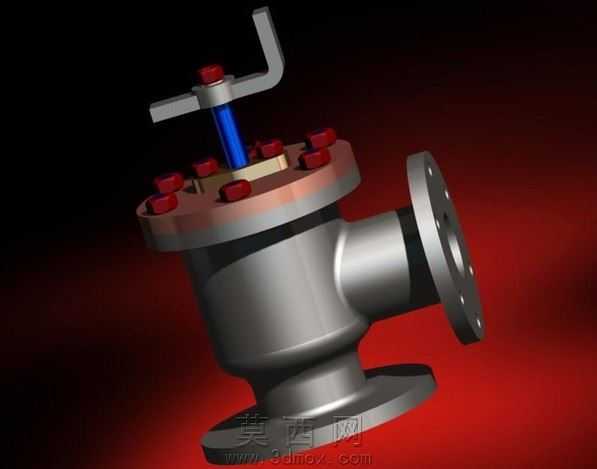

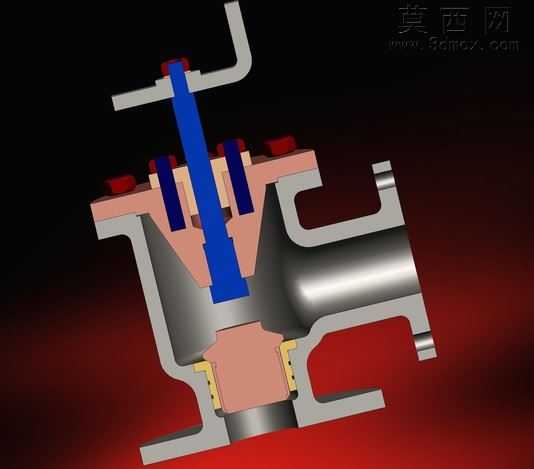

本模型为适配饲料输送工况的角式止回阀三维设计成果，建模阶段采用参数化特征构建方式，先完成整体流道的中心线草绘，以垂直相交的两通流道为基础，分别拉伸生成阀体的主体型腔与外壁结构，阀体底部为法兰连接端，侧部为水平法兰接口，两接口端面均按照行业通用法兰标准绘制螺栓孔分布圆与密封凸台结构，保证安装对接的通用性。阀盖部分采用多螺栓压紧结构，建模时先绘制阀盖的法兰盘轮廓，阵列生成均布的螺栓安装凸台与红色紧固端盖结构，阀杆部分做阶梯轴特征设计，上部搭配操作手柄结构，手柄做折弯造型适配手动操作的人机需求，阀杆中部设置蓝色密封段结构，模拟实际工况下的填料密封区域，避免输送物料泄漏。渲染阶段采用金属材质为主的材质方案，阀体主体赋予磨砂不锈钢材质，调整金属粗糙度与反射参数还原工业金属的哑光质感，阀盖紧固端盖采用亮红色工程塑料材质，阀杆密封段采用蓝色聚氨酯材质，手柄采用银灰色金属材质，不同部件的材质色彩区分清晰，便于识别各功能结构。场景布光采用三点布光方案，主光源从侧上方打亮阀体主体轮廓，辅光源补全暗部细节避免结构阴影死黑，背景采用暗红色渐变背景突出金属阀体的质感，同时添加微弱的环境反射提升材质真实度。结构设计上充分考虑饲料输送的特殊工况，阀腔内部做圆弧过渡处理，避免粉料残留堆积，角式结构适配垂直转水平的管路走向，止回结构内置在阀腔内部，可实现介质单向流通，防止饲料回流造成的管路堵塞与输送效率下降，整体结构拆装逻辑清晰，螺栓连接的阀盖结构便于后期维护清理，适合饲料加工、粮食输送等行业的管路系统使用，建模过程中对所有配合面做了间隙校验，保证虚拟装配下无干涉问题，各部件的尺寸比例符合工程实际应用要求。
