Flexiband典型值联轴器结构设计

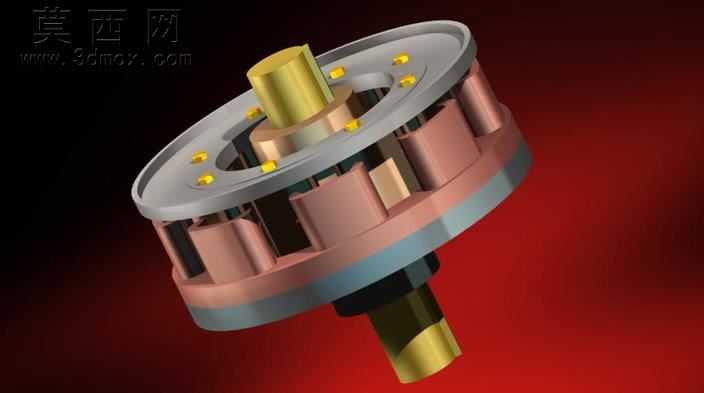

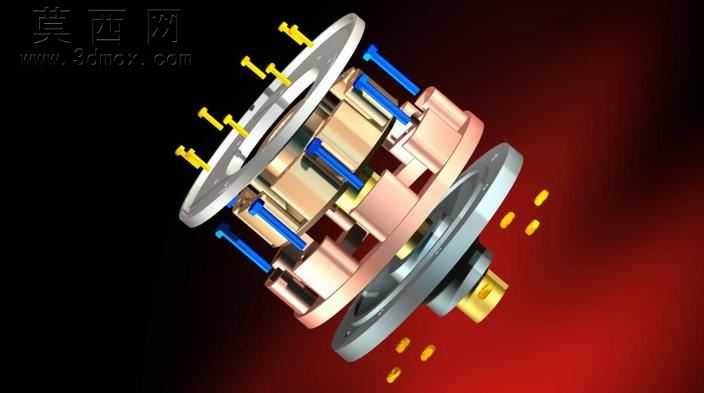

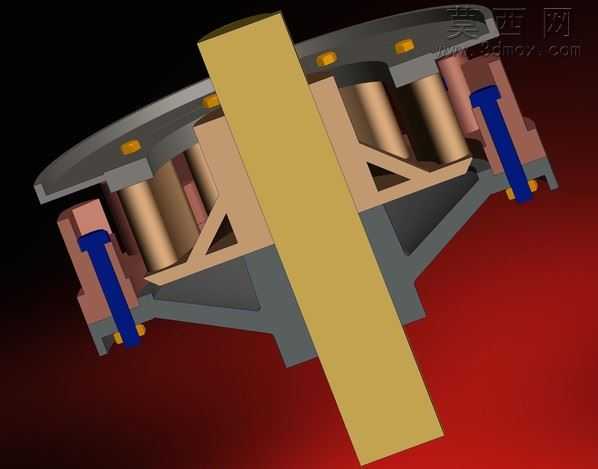

本作品为Flexiband典型值联轴器的三维建模设计，采用Pro/Engineer完成全参数化建模与渲染工作。建模阶段首先梳理联轴器的核心传动逻辑，该类挠性联轴器依靠弹性带结构补偿两轴间的径向、角向与轴向偏差，建模时优先绘制中心轴段的回转特征，两端伸出的轴头采用标准轴径参数设计，表面做金属切削质感的纹理处理。中间耦合部分的弹性带结构采用阵列特征完成周向均匀排布，每段弹性块的弧度、厚度均经过参数校验，保证与内外连接盘的装配间隙符合传动公差要求。外侧连接盘采用铝合金材质预设，盘面的紧固螺栓孔采用圆周阵列方式生成，螺栓头部做镀锌钝化的金属质感处理，与盘体的哑光铝质材质形成视觉区分。渲染阶段采用红黑渐变的暗调背景突出主体结构，通过三点布光方案分别打亮轴头的高光面、弹性块的铜质质感面以及连接盘的金属磨砂面，不同部件的材质粗糙度、反射率参数经过反复调试：轴段部分设置为高反射的抛光黄铜材质，弹性连接块设置为半哑光的锡青铜材质，外侧压盘设置为低反射的铸铝材质，紧固螺栓设置为高光亮的镀锌钢材质，通过材质差异清晰区分各功能部件的装配层级。结构设计上充分考虑挠性联轴器的工作特性，预留的弹性变形空间可在两轴存在安装偏差时通过弹性块的微变形补偿偏移，避免刚性连接带来的传动应力集中，同时周向均匀排布的连接结构保证扭矩传递的稳定性，整体模型的装配关系完全符合实际加工装配逻辑，所有配合面均设置合理的公差间隙，可直接用于后续的工程图导出、运动仿真模拟以及3D打印验证环节。
