工业传动用十字轴式万向联轴器结构设计

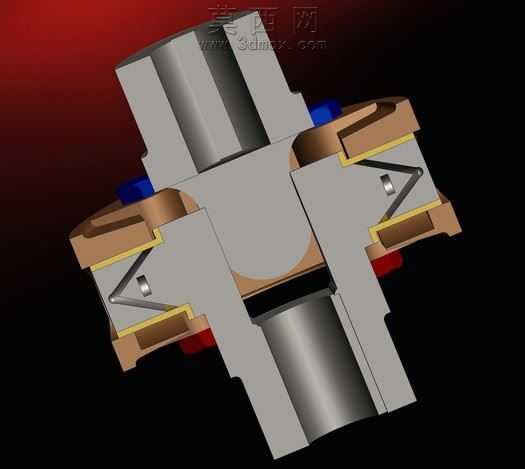

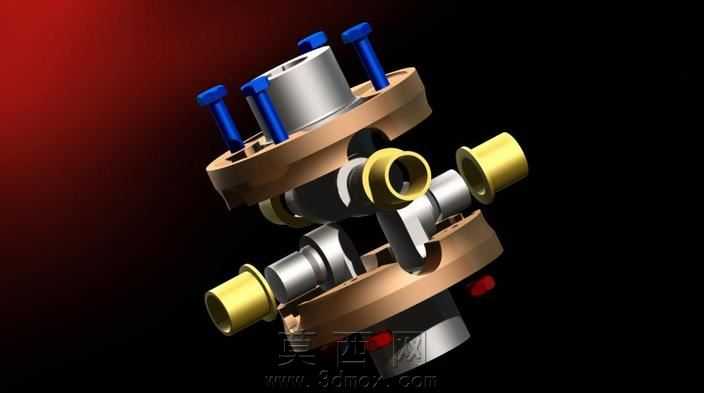

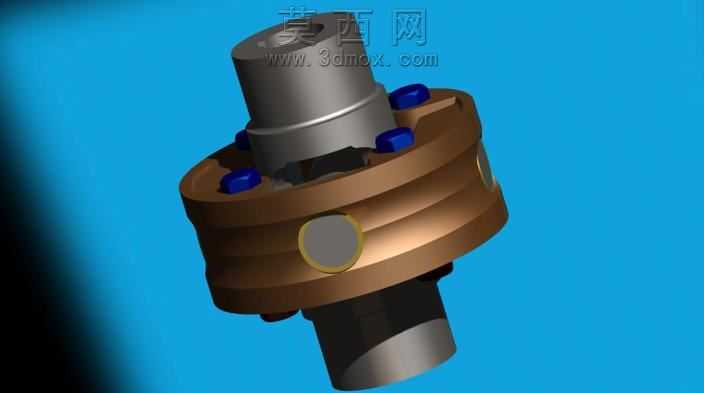

本万向联轴器三维模型采用Pro/Engineer Wildfire5.0完成全参数化建模，整体结构遵循十字轴式万向联轴器的经典传动设计逻辑，建模过程中严格执行机械设计手册中关于万向联轴器的尺寸公差规范，保证各配合部件的装配间隙符合实际工业生产的装配要求。模型主体分为主动轴连接端、十字轴传动核心、从动轴连接端三个核心模块，其中主动轴与从动轴的轴头部分采用阶梯轴结构设计，预留标准键槽安装位，可适配通用标准平键实现扭矩传递，轴端的定位轴肩尺寸经过参数化校核，可匹配常用规格的轴承端盖与密封件安装。中间十字轴组件为核心传动结构，建模时对十字轴的四个轴颈进行了同轴度、对称度的几何公差约束，四个轴颈分别与两端的叉形接头形成转动副，可实现两轴之间存在较大角度偏差时的连续扭矩传递，叉形接头与外部连接法兰采用一体化建模设计，法兰端均匀分布六个螺栓安装孔，孔位采用圆周阵列参数化生成，可适配标准六角头螺栓与防松垫圈的装配。材质渲染阶段，轴类零件采用调质合金钢材质表现，表面做哑光金属质感处理，还原实际零件经过车削加工后的细腻金属纹理；法兰与叉形接头部分采用铜合金材质渲染，表面做轻微做旧的金属氧化质感，区分不同部件的材质差异；固定螺栓采用深蓝色工程塑料盖帽的材质表现，既还原实际产品的防松防护结构，也通过色彩区分提升模型的视觉辨识度。整体模型装配过程采用自底向上的装配逻辑，所有转动副添加了符合实际运动规律的约束，可直接导入运动仿真模块进行不同轴交角下的传动效率、角速度波动仿真分析，模型结构完整无缺失面，各部件可单独导出用于工程图纸生成、有限元受力分析等后续设计环节，可作为机械设计教学、传动系统选型参考、非标设备传动结构设计的参考素材使用。
