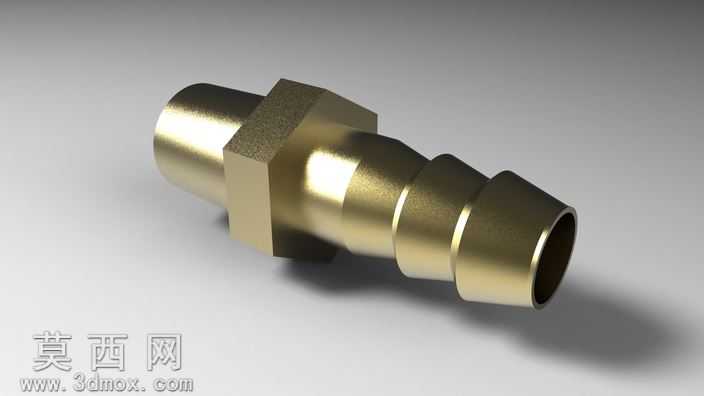

R1/4xd12规格外螺纹宝塔式管接头

本模型为R1/4xd12规格的外螺纹宝塔式管接头，建模过程以实际工业应用的尺寸参数为基准，首先在三维建模环境中绘制接头的轴向截面轮廓，明确各段结构的尺寸边界：一端为R1/4英制密封外螺纹段，建模时严格遵循锥管螺纹的牙型角、锥度、螺距参数，通过螺旋扫描特征生成精准的螺纹牙型，保证螺纹连接的密封适配性；螺纹段末端设计有六角拧动结构，建模时通过拉伸切除生成标准对边宽度的六角棱柱，为实际装配时的扳手拧动提供受力结构，六角棱边做微小圆角处理，还原实际加工的去毛刺工艺特征。六角结构另一侧为宝塔式竹节接插段，该段设计有三级环形倒刺凸棱，每级凸棱的外径沿插装方向呈微小递减趋势，凸棱根部做圆弧过渡，既保证软管插入时的顺畅性，又能在软管套装后通过凸棱卡紧软管内壁，配合喉箍锁紧后实现可靠的管路密封，接插段末端做倒角处理，避免锐边割伤软管内壁。建模全程采用参数化设计逻辑，各段结构的长度、直径、螺纹参数均可通过参数表快速调整，适配不同规格的管路连接需求。材质配置上模拟常用的镀锌碳钢或304不锈钢材质，为金属表面赋予细腻的哑光金属质感，螺纹牙型、六角棱边、宝塔凸棱处做细微的光影处理，还原机加工零件的表面纹理，渲染时采用柔和的工业产品布光，清晰展现各部分结构的衔接关系与细节特征，无多余的装饰性元素，完全贴合工业管路配件的真实形态。结构设计上兼顾连接强度与密封性能，螺纹段与六角结构、宝塔段之间为一体化实体结构，无拼接缝隙，内部流道做等径光滑处理，减少管路流体输送时的阻力，整体结构紧凑，无冗余设计，可直接用于液压、气动系统的管路布局装配演示，也可作为管路设计的标准件调用。
