无人机飞控用六位档位旋转开关结构

这款六位旋转开关主要面向航模无人机飞控系统的功能切换场景设计，核心作用是为遥控器提供多档位的工作模式切换通路，实现飞控系统不同飞行模式的快速硬切，避免软控切换的延迟与误触风险。从实际装机场景来看，这类开关常被加装在Taranis系列遥控器上，用来拓展Pixhawk飞控的模式切换通道，让飞手在飞行过程中可以通过旋钮快速切换自稳、定高、返航、定点等不同工作模式，操作逻辑符合航模飞手的操作习惯，档位切换的阻尼感清晰，每一个档位都有明确的到位反馈，避免飞行过程中误切换档位引发飞行事故。

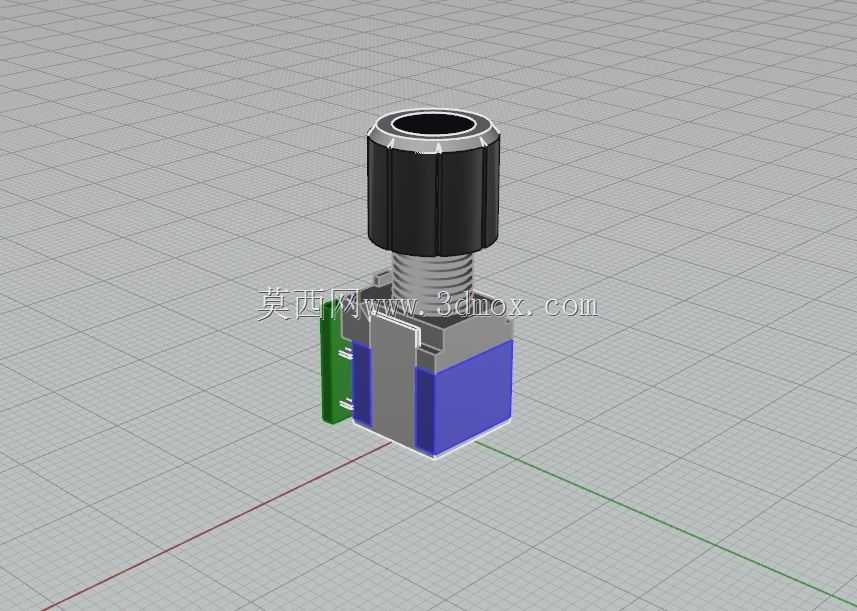

从结构设计思路来看，这款开关采用轴套式安装结构，上部的旋钮部分做了防滑滚花处理，旋钮表面的多道竖向防滑槽可以增加手指转动时的摩擦力，即使戴薄手套操作也能精准转动到目标档位。中部的螺纹安装轴搭配锁紧螺母，可以适配不同厚度的遥控器面板安装，安装时只需要在遥控器面板开出对应直径的安装孔，将开关主体从面板正面穿入，背面用锁紧螺母拧紧即可完成固定，安装边界清晰，不需要额外设计复杂的固定结构，适配市面上多数主流航模遥控器的面板改装空间。下部的主体部分集成了档位接触结构与接线引脚，引脚采用侧出式设计，接线后不会额外增加开关轴向的安装深度，能够适配遥控器内部局促的布线空间，避免和遥控器内部的主板、电池等部件产生干涉。

功能特性上，这款开关的六个档位对应六组独立的信号通路，转动旋钮时内部的接触片会同步切换，每一个档位对应一个独立的信号输出，档位之间的定位结构采用弹簧顶珠设计，切换到位时会产生清晰的段落反馈，飞手不需要目视查看开关位置，仅凭手感就能判断当前所处的档位，这一点在户外飞行视线需要全程关注无人机的场景下尤为重要。开关的接触部件采用导电性能稳定的铜质材料，长期使用也不会出现接触不良的问题，能够适应户外飞行时的温度变化与轻微振动场景，不会因为飞行过程中的机身振动导致档位接触失效。外形尺寸上，旋钮部分的直径适配常规遥控器的操作控件尺寸，不会因为体积过大挤占周边其他摇杆、拨杆的操作空间，安装后的突出高度也符合遥控器的人体工学设计，手指在操作完摇杆后可以快速挪动到旋钮位置完成模式切换，操作动线流畅。
