手动式詹森提取器机械结构设计

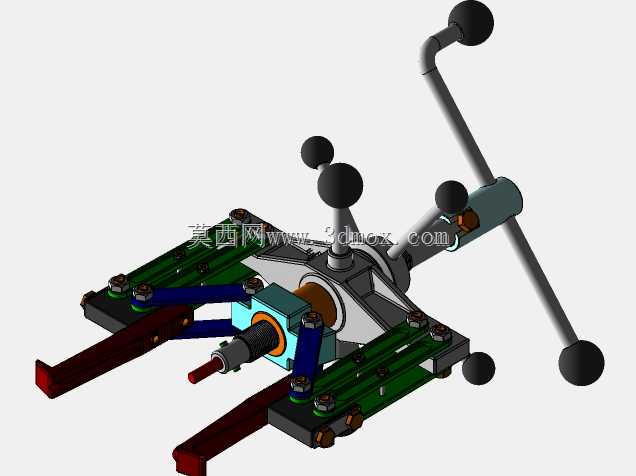

该手动提取装置主要应用于小型零部件装配、检修场景下的工件拔取作业，常见于机修工位、小型装配线旁的离线作业环节，针对过盈配合的轴套、小型轴承、定位销等零件的无损拆卸需求设计，无需外接动力源，完全依靠手动操作完成施力拔取动作，适合无气源、电源的野外检修或零散维修场景使用。从功能特性来看，装置采用多手柄协同操作的结构布局，不同位置的球形手柄分别对应锁紧定位、施力加载、姿态调整的功能，前端的叉形卡爪可适配不同直径的被提取工件，通过底部的双导轨结构实现卡爪间距的无级调节，卡爪与工件接触部位做了倒角处理，避免卡接过程中刮伤工件表面。中部的螺旋施力机构采用梯形螺纹传动，具备自锁特性，加载过程中不会出现施力回弹的问题，操作人员转动长手柄即可平稳输出轴向拉力，拉力传递路径经过中心转轴与横梁结构均匀分配到两侧卡爪上，保证拔取过程中工件受力均匀，不会出现偏载卡滞的情况。设计过程中优先考虑了手动操作的人机工程需求，所有操作手柄的握持位置都按照成年男性立姿操作的手臂活动范围布置，长力臂手柄的长度经过力矩核算，操作人员施加150N左右的握持力即可输出最大5kN的拔取力，满足常规小型过盈零件的拆卸需求。装置的底座采用平板式支撑结构，作业时可直接贴靠在工件安装基准面上，支撑面做了防滑纹理处理，避免加载过程中底座滑移。安装边界方面，装置整体收拢状态下的最大外廓尺寸适配直径120mm以内的工件拔取需求，卡爪张开后最大可覆盖180mm的工件卡接直径，整体高度控制在220mm，可在空间局促的设备内部检修场景下使用，无需额外的操作避让空间。导轨与卡爪的连接部位采用可拆式锁紧结构，磨损后可单独更换卡爪配件，无需整体报废，降低后期维护成本。中心施力顶杆的端部配置了可更换的硬质合金顶头，接触工件基准面时不会出现顶头凹陷变形的问题，顶杆与横梁的配合部位加装了铜质衬套，减少反复操作带来的磨损，延长机构的使用寿命。整个装置的所有运动副都做了敞露式设计，日常维护时可直接加注润滑脂，无需拆解外壳结构，适合工况复杂的维修现场使用。
